ERM8-040-01-L-D-RA-L-K-TR

厂牌: SAMTEC

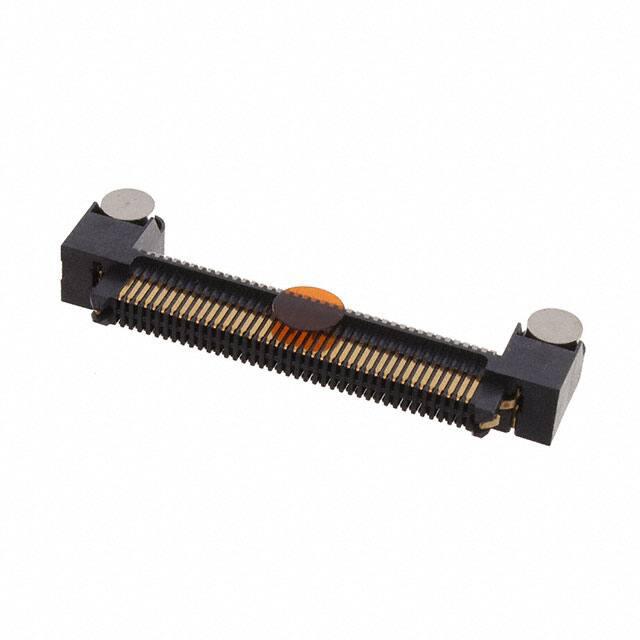

产品描述: Samtec 0.8mm间距80p双排排针, ERM8系列, 直角
供应商型号: 3671086
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-040-01-L-D-RA-L-K-TR

ERM8-040-01-L-D-RA-L-K-TR概述

    电子元器件技术手册
    本文档包含了保密和专有信息。所有设计、制造、复制、使用、专利权和销售权均明确保留给Samtec, Inc.未经Samtec, Inc.的明确书面同意,本文档不得向任何未经授权的个人或实体披露,部分或全部内容不得被复制、转让或以任何形式纳入其他项目中。

    1. 产品简介


    本产品是一款0.80mm双排直角插座组装件(ERM8-XXX-XX-X-D-RA-XX-XR),适用于多种电子设备连接需求。它采用了高性能材料制成,能够在高密度应用环境中提供可靠的电气连接。产品主要功能包括:信号传输、电源分配和接地管理。广泛应用于通信设备、计算机网络、医疗设备以及工业自动化等领域。

    2. 技术参数


    以下是该电子元器件的技术规格和性能参数:
    - 尺寸规格:
    - A: 11.00 mm [0.433 in]
    - B: 4.36 mm [0.172 in]
    - C: 6.25 mm [0.246 in]
    - D: 2.08 mm [0.082 in]
    - E: 1.32 mm [0.052 in]
    - 引脚布局:
    - 两种引脚样式:-01和-03
    - 支持双排(-D)和单排
    - 可选位置数量(-010, -011, -013, -020, -025, -030, -037, -040, -049, -050, -060, -070, -075)
    - 电气特性:
    - 最大弯折允许量:0.02 mm [0.001 in]
    - 推出力/拉出力:信号线为2.22 N [0.5 lb],锁扣和配重为4.45 N [1 lb]

    - 工作环境:
    - 绝缘材料:LCP UL94V-0,颜色黑色
    - 接触材料:磷青铜
    - 配重材料:黄铜
    - 锁扣材料:铍铜
    - 环境温度:-40°C至+85°C
    - 湿度范围:0%至90%

    3. 产品特点和优势


    该电子元器件具有以下特点和优势:
    - 可靠连接:采用高性能磷青铜材质的接触点确保了信号传输的稳定性和可靠性。
    - 双排设计:提供更高的密度,适用于空间受限的应用场景。
    - 多种引脚选项:可以根据不同的应用场景选择适合的引脚样式和位置数量。
    - 热处理工艺:通过热处理增强了结构的稳定性,提高了抗弯折性能。
    - 环保材料:绝缘材料符合UL94V-0标准,确保在高热环境下的安全性。

    4. 应用案例和使用建议


    - 通信设备:在基站、交换机和路由器中,用于高速数据传输。
    - 计算机网络:在网络设备中提供可靠的连接接口,提高网络传输速度和稳定性。
    - 医疗设备:在精密医疗器械中,确保高精度信号传输。
    - 工业自动化:在自动化生产线中,实现高效的数据采集和控制。
    使用建议:
    - 在使用前,请根据具体应用场景选择合适的引脚样式和位置数量。
    - 安装过程中注意保持绝缘材料清洁,避免油污和灰尘污染。
    - 连接时避免过度弯曲引脚,以免造成损坏。

    5. 兼容性和支持


    - 兼容性:该电子元器件可与其他标准连接器和组件配合使用,广泛兼容不同品牌的设备。
    - 支持服务:Samtec, Inc.提供全面的技术支持和服务,包括安装指南、故障排查、维修和更换等。

    6. 常见问题与解决方案


    - 问题1:引脚损坏
    - 解决方案:检查引脚是否被正确安装,避免过度弯曲。如需更换,请联系Samtec, Inc.的客服中心。
    - 问题2:接触不良
    - 解决方案:确保接触点清洁,使用适当的压力进行连接。如有必要,请重新焊接接触点。

    7. 总结和推荐


    综上所述,这款0.80mm双排直角插座组装件具备可靠性和广泛的适用性。无论是通信设备、计算机网络还是医疗设备,它都能提供卓越的性能和稳定的连接。推荐用户根据具体应用场景选择合适的型号和配置,以确保最佳使用效果。
    如需更多信息,请联系Samtec, Inc.的客服中心。

ERM8-040-01-L-D-RA-L-K-TR参数

参数
板上高度 6.25mm
针脚数 80pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
触头镀层
通用封装 SMD,P=0.8mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ERM8-040-01-L-D-RA-L-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-040-01-L-D-RA-L-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-040-01-L-D-RA-L-K-TR ERM8-040-01-L-D-RA-L-K-TR数据手册
