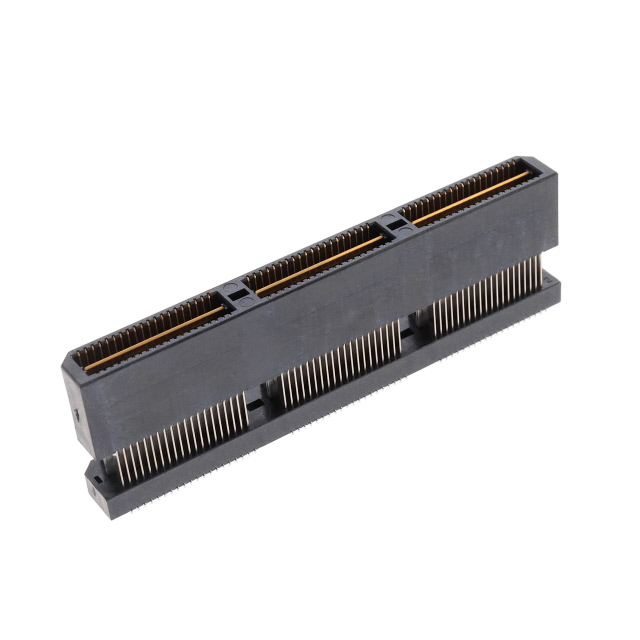

QTE-060-05-L-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 19mm 18.24mm 250nm 金 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: QTE-060-05-L-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-05-L-D-A

QTE-060-05-L-D-A概述


    产品简介


    产品类型: 高密度双排终端组装件
    主要功能: 本产品主要用于实现电子设备内部电路板之间的高速信号传输和稳定连接。它具备高可靠性、低接触电阻的特点,适用于多种复杂的电子产品中。
    应用领域: 主要应用于计算机、通信设备、工业自动化、医疗设备及高端消费电子产品等领域。

    技术参数


    - 产品型号: QTE-XXX-XX-XXX-D-XXX-X-XX
    - 终端材料: 磷青铜
    - 绝缘体材料: LCP,UL94V-0级;颜色为黑色
    - 终端间距: 0.8 mm
    - 位置数: 可选择 20, 40, 60, 80, 100 个位置(每行)
    - 电镀选项:
    - 3µ" 闪金接触区,哑光锡尾部
    - 10µ" 轻金接触区,哑光锡尾部
    - 30µ" 重金接触区,3µ" 金尾部
    - 50µ" 电抛光选择性金接触区,哑光锡尾部
    - 30µ" 重选择性金接触区,锡铅尾部
    - 3µ" 闪选择性金接触区,锡铅尾部
    - 引脚风格:
    - 01: 0.1680 in
    - 02: 0.2861 in
    - 03: 0.4042 in
    - 04: 0.6010 in
    - 05: 0.7190 in
    - 06: 0.8370 in
    - 07: 0.9540 in
    - 08: 1.1510 in
    - 09: 0.5220 in
    - 10: 0.5606 in
    - 封装类型:
    - 单轨/双轨托盘包装(最大40个位置)
    - 带盖带卷(最大60个位置)

    产品特点和优势


    - 高密度设计: 提供高达100个位置的紧凑型解决方案,非常适合空间受限的应用场景。
    - 低接触电阻: 采用高性能材料,保证信号传输的稳定性。
    - 多样的电镀选项: 用户可以根据具体应用需求选择合适的电镀类型。
    - 增强的机械强度: 终端由磷青铜制成,确保长期可靠的机械性能。
    - 灵活的配置选项: 包括锁扣、导向柱等多种可选配置,适应不同装配工艺需求。

    应用案例和使用建议


    - 应用案例: 在某通信设备的背板连接中,该终端组装件用于实现多个模块间的高速数据传输。用户通过选择合适的电镀和引脚风格,保证了信号的稳定性和可靠性。
    - 使用建议: 在安装过程中,应确保引脚与对应的焊盘对齐,避免焊接时产生偏移。同时,为了防止过度插入导致损坏,建议在安装时严格按照手册中的步骤操作。

    兼容性和支持


    - 兼容性: 该产品与市场上常见的电子设备兼容,能够满足不同用户的多样化需求。
    - 支持和服务: Samtec公司提供详尽的技术支持和售后服务,包括产品咨询、技术文档下载以及现场技术支持服务。如有任何疑问或问题,用户可以通过公司官方网站获取相关信息。

    常见问题与解决方案


    - 问题一: 引脚弯曲或变形
    解决方案: 在运输和安装过程中要小心轻放,避免不必要的外力作用。如需弯曲引脚,请使用专用工具,避免手工操作。
    - 问题二: 插入力过大
    解决方案: 请检查电镀选项和引脚风格是否匹配,确认装配孔位无异物阻碍。
    - 问题三: 接触电阻过高
    解决方案: 确认焊接质量和焊点清洁度,必要时可重新焊接或更换产品。

    总结和推荐


    综上所述,该高密度双排终端组装件在性能、灵活性和可靠性方面均表现出色,非常适合各种高要求的电子设备应用。对于追求高性能、高可靠性的客户而言,这是一款值得推荐的产品。然而,在实际使用中,用户仍需根据具体应用场景选择合适的配置,以确保最佳的使用效果。

QTE-060-05-L-D-A参数

参数
排数 2
触头镀层
板上高度 18.24mm
针脚数 120pin
接合堆叠高度 19mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 60mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
