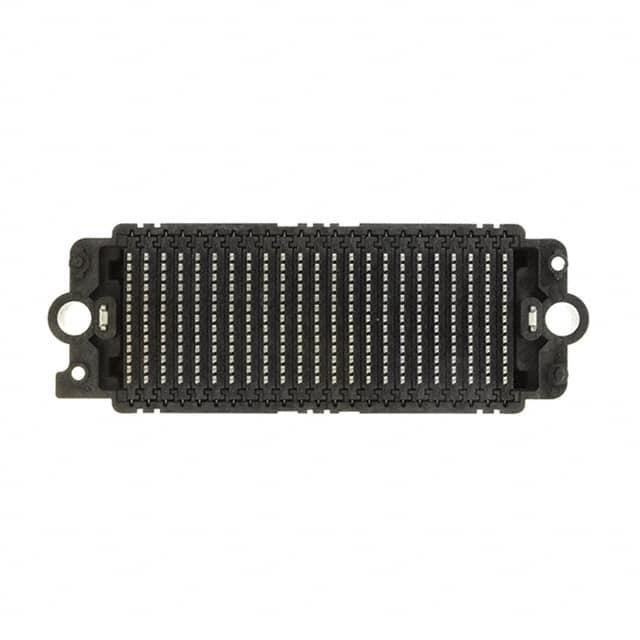

HDAF-23-08.0-S-13-2

厂牌: SAMTEC
产品描述: Female,High Density Array 1.2mm 13 299pin 20mm,25mm 10.51mm 760nm 金 SMD,P=1.2mm 贴片安装 63.92mm(长度)*22.5mm(高度)
供应商型号: 200-HDAF23080S132
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HDAF-23-08.0-S-13-2

HDAF-23-08.0-S-13-2概述

    电子元器件产品技术手册:HDAF系列

    产品简介


    HDAF系列是一款高性能、高密度阵列连接器,适用于多种应用场合。它具有独特的设计,能够实现20mm、25mm、30mm和35mm的堆叠高度,特别适合在狭小空间内实现高速数据传输和信号传输。此外,HDAF系列支持单端或差分对配置,与Molex HD Mezz系列互换兼容。

    技术参数


    - 堆叠高度: 20mm, 25mm, 30mm, 35mm
    - 引脚数量: 299, 195, 143针
    - 绝缘材料: 黑色LCP
    - 接触材料: 铜合金
    - 镀层选项: 金或锡覆盖50 µ" (1.27 µm)镍
    - 电流承载能力: 每针3.4A(6个相邻针同时通电)
    - 工作温度范围: -55°C到+125°C
    - 耐压能力: 200VAC
    - 插拔次数: 100次
    - 认证: RoHS合规,无铅可焊

    产品特点和优势


    HDAF系列连接器的优势在于其坚固耐用、高密度的设计。开放式的引脚区域使其既可用于单端配置,也可用于差分对配置。这使得它在各种应用场景中表现出色,特别是在需要高密度连接和高数据传输速率的应用中。此外,HDAF系列与Molex HD Mezz系列的互换兼容性增强了其市场竞争力。

    应用案例和使用建议


    HDAF系列广泛应用于通信、计算机、工业控制等领域。例如,在通信领域,它可以用于高速数据传输系统;在工业控制领域,可以用于精密测量设备之间的信号传输。使用时,建议确保正确的堆叠高度选择以满足具体应用需求。此外,选择合适的引脚布局和镀层选项也很关键。

    兼容性和支持


    HDAF系列与Molex HD Mezz系列完全兼容,这意味着用户可以在现有系统中直接替换使用。Samtec公司为用户提供全面的技术支持和维护服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    1. 问题: 连接器在高温环境下性能下降。
    - 解决方案: 确保所选型号符合工作温度范围要求,建议使用工作温度范围更广的产品。

    2. 问题: 插拔次数不足。
    - 解决方案: 选择符合所需插拔次数的产品型号,确保长期稳定使用。

    3. 问题: 无法找到合适尺寸的连接器。
    - 解决方案: 联系Samtec公司,获取定制服务以获得特定尺寸的产品。

    总结和推荐


    HDAF系列以其卓越的性能和广泛的适用性,在市场上占据了一席之地。其坚固耐用的设计、灵活的配置选项以及优秀的技术支持使其成为各种高密度应用的理想选择。强烈推荐在需要高密度、高速数据传输的应用中使用HDAF系列连接器。

HDAF-23-08.0-S-13-2参数

参数
间距 1.2mm
排数 13
触头镀层
板上高度 10.51mm
针脚数 299pin
接合堆叠高度 20mm,25mm
触头镀层厚度 760nm
类型 Female,High Density Array
长*宽*高 63.92mm(长度)*22.5mm(高度)
通用封装 SMD,P=1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HDAF-23-08.0-S-13-2厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HDAF-23-08.0-S-13-2数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC HDAF-23-08.0-S-13-2 HDAF-23-08.0-S-13-2数据手册

HDAF-23-08.0-S-13-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 64.3464 ¥ 543.7271
30+ $ 60.207 ¥ 508.7492
60+ $ 58.737 ¥ 496.3277
105+ $ 46.7985 ¥ 395.4473
库存: 0
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 0
直接购买
加入购物车
