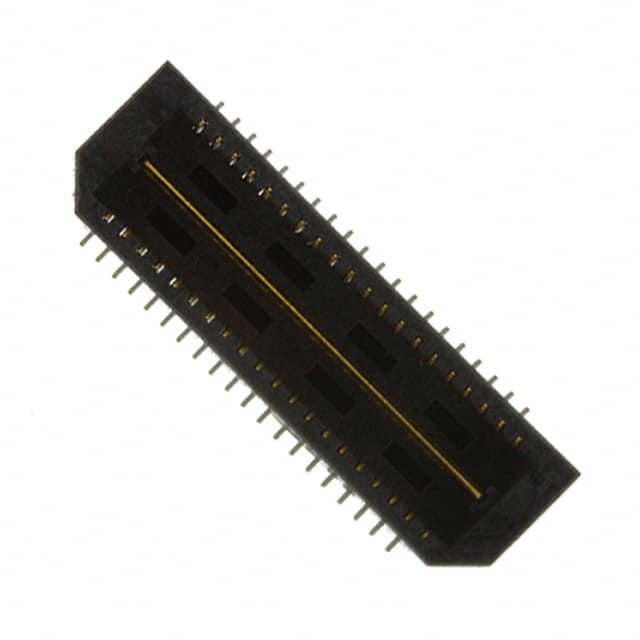

QTE-020-02-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: SR-QTE-020-02-L-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-02-L-D-A

QTE-020-02-L-D-A概述

    电子元器件技术手册



    产品简介



    本手册介绍了由Samtec公司生产的双排高密度终端组件(Double Row High Density Terminal Assemblies),型号为QTE-XXX-XX-XXX-D-XXX-X-XX。该产品广泛应用于电路板连接器领域,适用于多种电子设备和系统。其主要功能是提供可靠的电气连接,确保信号传输的稳定性和安全性。


    技术参数



    以下为QTE-XXX-XX-XXX-D-XXX-X-XX的技术参数摘要:

    - 引脚数量:支持每行20、40、60、80、100个引脚,以满足不同应用需求。
    - 引脚间距:0.1英寸(2.54毫米)。
    - 引脚长度:可选长度范围从0.168英寸(4.267毫米)到1.151英寸(29.260毫米)。
    - 材料:绝缘体采用LCP,UL94V-0级防火;接触部分采用磷青铜。
    - 工作温度:-40°C至85°C。
    - 包装方式:可选择盘装、卷带封装,最大数量为60个位置。
    - 兼容性:支持金/锡合金表面处理,具体规格见下表。
    - 镀层选项:
    - 闪金:3微英寸(3μ")镀金,尾部为雾锡。
    - 轻金:10微英寸(10μ")镀金,尾部为雾锡。
    - 重金:30微英寸(30μ")镀金,尾部3微英寸(3μ")镀金。
    - 电解抛光金:50微英寸(50μ")选择性镀金,尾部为雾锡。
    - 重选择性金:30微英寸(30μ")选择性镀金,尾部为锡铅。
    - 闪选择性金:3微英寸(3μ")选择性镀金,尾部为锡铅。


    产品特点和优势



    - 高密度设计:在有限的空间内实现更多的引脚数量,提升连接可靠性。
    - 多样化的引脚规格:支持多种引脚长度,以适应不同的应用需求。
    - 优秀的电气性能:采用磷青铜作为接触材料,保证低电阻和高导电性。
    - 可靠的工作温度范围:可在-40°C至85°C的极端环境下正常工作。
    - 多重保护机制:通过锁紧装置、摩擦锁等方式确保连接稳定性。


    应用案例和使用建议



    - 计算机主板:用于高性能服务器和工作站的背板连接。
    - 工业控制:在自动化生产线中作为控制系统的连接部件。
    - 通讯设备:适用于电信基站和路由器的内部连接。
    - 医疗设备:在医疗器械中用于精密信号传输。

    使用建议:
    - 确保引脚与插座的正确对齐,避免弯曲或损坏。
    - 在高温环境下使用时,注意散热。
    - 定期检查连接点的磨损情况,及时更换损坏部件。


    兼容性和支持



    - 兼容性:QTE-XXX-XX-XXX-D-XXX-X-XX与市场上主流的连接器配件兼容,易于集成。
    - 支持服务:Samtec公司提供全方位技术支持,包括设计咨询、装配指导及售后服务。


    常见问题与解决方案



    - 问题1:如何确保引脚正确插入插座?
    - 解决方案:使用专用工具进行插拔,确保每个引脚都准确到位。
    - 问题2:如何延长使用寿命?
    - 解决方案:定期清洁连接点,避免尘埃和腐蚀。
    - 问题3:焊接时如何避免短路?
    - 解决方案:严格按照焊接工艺操作,使用合适的焊锡丝和助焊剂。


    总结和推荐



    QTE-XXX-XX-XXX-D-XXX-X-XX以其高密度设计、可靠的电气特性和广泛的适用性,成为连接器领域的佼佼者。其出色的电气性能和良好的热稳定性使其在复杂电子系统中表现出色。推荐在需要高密度连接和良好信号传输的应用中使用此产品。

    Samtec公司提供的完善的技术支持和服务,进一步增强了该产品的市场竞争力。如果你正在寻找一种既可靠又经济的连接解决方案,QTE-XXX-XX-XXX-D-XXX-X-XX无疑是一个值得考虑的选择。

QTE-020-02-L-D-A参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 40pin
接合堆叠高度 8mm
触头镀层厚度 250nm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
