首页  >  产品百科  >  QTH-060-03-C-D-A

QTH-060-03-C-D-A

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 500μm 2 120pin 11mm 10.27mm 1.27μm 金 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: UA-QTH-060-03-C-D-A
供应商: 海外现货
标准整包数: 1

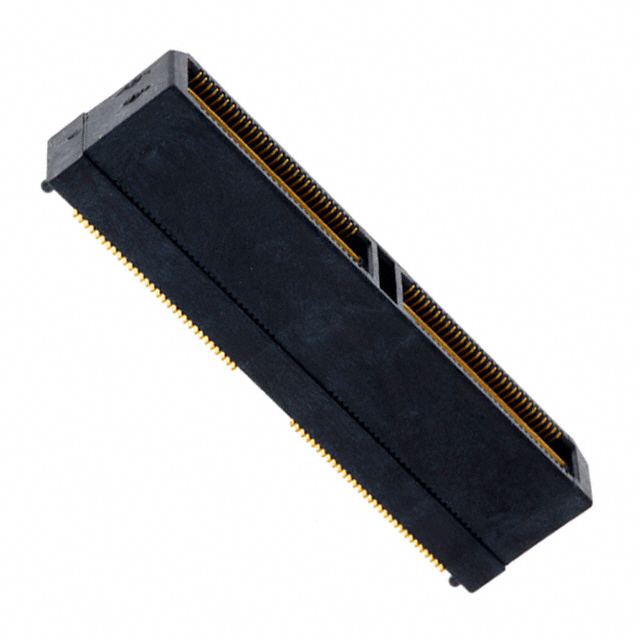

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-03-C-D-A

QTH-060-03-C-D-A概述

    # QTH-060-01-X-D-XXX 技术手册

    产品简介


    QTH-060-01-X-D-XXX 是一款高性能连接器,专为多种电子设备设计,广泛应用于计算机、通信设备、消费电子等领域。该产品以其高可靠性、长寿命和稳定的性能著称,在工业控制、医疗设备和航空航天等多个领域得到广泛应用。

    技术参数


    QTH-060-01-X-D-XXX 连接器的主要技术规格如下:
    - 触点间距:2.54 mm(0.100 in)
    - 触点数量:每排 2 个(共 2 排/组)
    - 额定电流:1 A
    - 额定电压:100 V AC/DC
    - 插拔寿命:100 次
    - 工作温度范围:-40°C 至 +85°C
    - 环境湿度:最大 95% RH(非冷凝)
    此外,该连接器采用先进的焊接技术,支持使用锡膏焊接工艺(Paste-In-Hole Technology),确保了良好的机械稳定性和电气性能。

    产品特点和优势


    QTH-060-01-X-D-XXX 连接器具有以下特点和优势:
    - 高可靠性:经过严格测试,适用于苛刻的工作环境。
    - 稳定性:额定电流和电压高,保证在各种条件下稳定运行。
    - 易于安装:采用标准化触点间距和焊接技术,便于快速安装。
    - 耐用性:插拔寿命达到 100 次,延长使用寿命。
    - 兼容性强:适用于多种电路板布局和应用场景。

    应用案例和使用建议


    应用案例
    QTH-060-01-X-D-XXX 主要应用于计算机、通信设备、工业控制系统等领域。例如,在数据中心的服务器中,该连接器用于连接不同电路板,确保数据传输的稳定性和可靠性。
    使用建议
    - 在使用过程中,务必确保连接器的触点间距符合标准,以避免电气短路。
    - 在焊接过程中,建议使用厚度为 0.152 mm 的锡膏模板,以保证焊接质量。
    - 对于需要进行倒装焊(Inverted Reflow Soldering)的应用场合,推荐使用环氧树脂粘合剂固定连接器,以防止焊接过程中的位移。

    兼容性和支持


    QTH-060-01-X-D-XXX 连接器与大多数常见的电子元器件和设备具有良好的兼容性。制造商 SAMTEC 提供全面的技术支持和服务,包括设计咨询、安装指导和售后维修服务,确保客户能够充分利用该产品的性能。

    常见问题与解决方案


    问题一:连接器插拔困难
    解决方案:检查连接器是否对齐正确,确保触点未损坏,并且电路板上的连接孔无异物。
    问题二:焊接过程中出现虚焊
    解决方案:重新调整锡膏模板厚度至 0.152 mm,并确认焊接过程中的温度和时间设置合理。
    问题三:连接器接触不良
    解决方案:清洁触点并重新插入,确保触点间无尘埃和杂质影响电气连接。

    总结和推荐


    QTH-060-01-X-D-XXX 连接器凭借其卓越的性能、可靠的稳定性及易于安装的特点,在多个关键领域表现出色。其兼容性强且厂商提供了完善的技术支持,使其成为理想的电子连接解决方案。综上所述,我强烈推荐此产品给需要高性能连接器的用户和工程师。
    本手册包含机密信息,仅供授权人士阅读和使用。未经 SAMTEC, Inc. 的书面许可,不得复制、传播或纳入其他项目。

QTH-060-03-C-D-A参数

参数
触头镀层厚度 1.27μm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 120pin
接合堆叠高度 11mm
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-03-C-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-03-C-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-03-C-D-A QTH-060-03-C-D-A数据手册

QTH-060-03-C-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.2992 ¥ 270.6675
100+ $ 24.7899 ¥ 207.7395
250+ $ 21.123 ¥ 177.0105
500+ $ 18.0027 ¥ 150.8622
910+ $ 15.2751 ¥ 128.0049
库存: 0
起订量: 4 增量: 1
