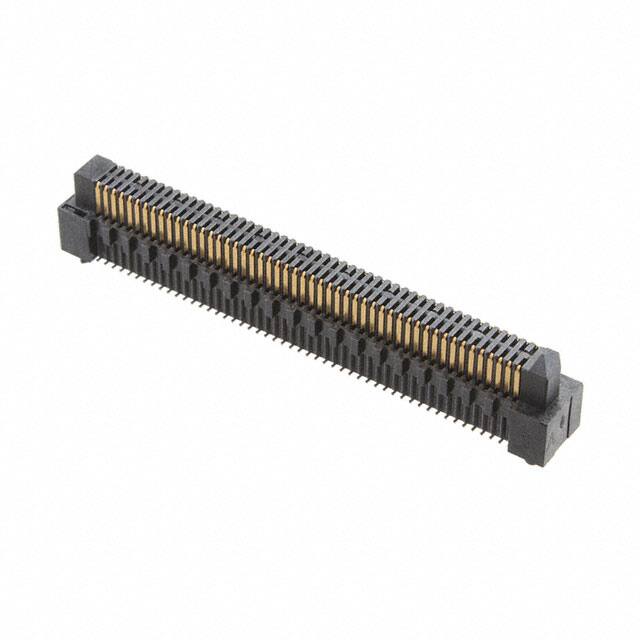

ERM8-050-05.0-L-DV-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距100p双排排针, ERM8系列, 垂直
供应商型号: 2081009
供应商: 海外现货
标准整包数: 1

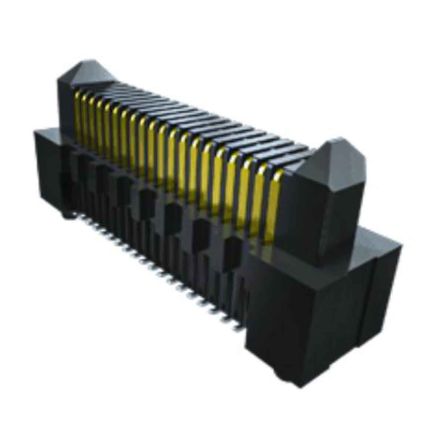

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-050-05.0-L-DV-TR

ERM8-050-05.0-L-DV-TR概述


    产品简介


    产品类型: 这款产品是边缘速率终端装配(Edge Rate Terminal Assembly),用于实现高密度连接。
    主要功能: 该终端装配主要用于提高信号传输的质量和可靠性,适用于高速数据传输、通信设备和高性能计算系统等领域。
    应用领域: 该产品广泛应用于电信设备、数据中心、服务器、网络交换机和存储设备等场合,为这些设备提供稳定可靠的连接解决方案。

    技术参数


    - 位置数量:可选每行位置数包括5、10、11、13、20、25、30、35、40、49、50、60、70、75、100。
    - 引脚类型:包括2mm、3mm、5mm、8mm、9mm等不同的引脚长度。
    - 镀层规格:支持轻选择性金镀(10μ"),硬选择性金镀(30μ"),硬选择性金镀带锡铅合金(90/10±5%)等不同的电镀方式。
    - 排配置:双垂直排列(Double Vertical)。
    - 绝缘材料:聚酰亚胺薄膜垫(Polyimide Film Pad)。
    - 终端材料:磷青铜(Phosphor Bronze)。
    - 工作温度范围:通常为-40°C到+85°C。

    产品特点和优势


    - 高可靠性:采用磷青铜材质,保证长时间使用后仍具有良好的接触性能。
    - 多样化配置:支持多种引脚长度、位置数量、排配置和镀层选项,适应不同应用场景的需求。
    - 兼容性强:广泛兼容各种标准接口,便于集成和使用。
    - 易于安装:设计考虑了生产过程中的自动化需求,如插拔力、耐久性等指标,方便用户进行自动化生产和组装。

    应用案例和使用建议


    - 数据中心交换机:在数据中心中,这款终端装配可用于提升交换机内部各组件之间的连接稳定性,从而提高整体系统的数据处理能力和效率。
    - 服务器背板连接:在服务器中,可以作为背板连接器使用,确保数据在不同子系统之间快速传输。
    - 电信设备:在电信设备中,可增强设备的信号传输性能,提升网络通讯质量。
    使用建议:
    - 在使用时应根据具体的应用场景选择合适的引脚长度和位置数量。
    - 考虑到高密度连接的要求,建议结合自动化设备进行生产和安装,以确保每个连接点的一致性和可靠性。

    兼容性和支持


    - 兼容性:与大多数标准连接器接口兼容,可以方便地集成到现有系统中。
    - 支持:制造商提供了全面的技术支持,包括设计指导、安装说明、故障排查及售后维护服务。

    常见问题与解决方案


    1. 问题: 如何确定所需的位置数量?
    - 解决方案: 参考应用场景的需求,如数据传输量、连接需求等,选择合适的位置数量。
    2. 问题: 安装过程中出现信号干扰怎么办?
    - 解决方案: 确保所有连接正确无误,必要时增加屏蔽层减少干扰。
    3. 问题: 接触电阻不稳定?
    - 解决方案: 检查镀层是否均匀,避免氧化等问题导致接触不良。

    总结和推荐


    总体评价: 这款边缘速率终端装配以其多样化的配置、高可靠性以及广泛的兼容性在市场上表现出色,适用于各种高端电子设备。
    推荐理由:
    - 高品质的磷青铜材料和先进的电镀技术保证了长期的耐用性和接触性能。
    - 多样的配置选项使得该产品能够满足不同应用场景的需求。
    - 广泛的兼容性以及全面的技术支持使其成为各类电子设备的理想选择。
    综上所述,推荐使用这款边缘速率终端装配来提升系统的信号质量和稳定性,特别是在需要高密度连接的环境中。

ERM8-050-05.0-L-DV-TR参数

参数
排数 2
触头镀层
板上高度 8.91mm
针脚数 100pin
接合堆叠高度 10mm,12mm,15mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Header
间距 800μm
长*宽*高 46mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-050-05.0-L-DV-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-050-05.0-L-DV-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-050-05.0-L-DV-TR ERM8-050-05.0-L-DV-TR数据手册

ERM8-050-05.0-L-DV-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 66.6212
63+ ¥ 65.166
125+ ¥ 63.7532
库存: 4
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 66.62
直接购买
加入购物车
