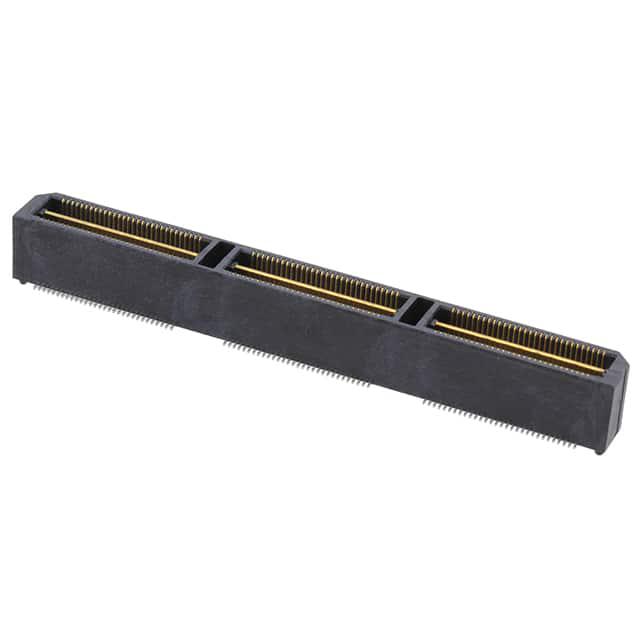

QTH-090-02-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针, QTH系列, 直角, 表面
供应商型号: QTH-090-02-F-D-A
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-02-F-D-A

QTH-090-02-F-D-A概述


    产品简介


    本产品为Samtec公司的QTH系列双排高密度终端装配,设计用于各种电子设备中的信号传输和电源管理。其主要功能在于提供稳定的电连接,适用于高速数据传输和高压环境。广泛应用于计算机、通信设备、工业自动化控制系统、医疗设备等多个领域。

    技术参数


    - 位置数:可选30, 60, 90, 120, 150(每行)
    - 双排选项:通过QTH-30-XX-D-XX与QTHH-30-XX-D-XX实现
    - 表面处理选项:
    - 3 μin 选择性金镀(仅接触区),锡尾(使用T-1SXX-XX-F与T-1GXX-XX-F)
    - 10 μin 选择性金镀(仅接触区),锡尾(使用T-1SXX-XX-L与T-1GXX-XX-L)
    - 30 μin 金镀(接触区),3 μin 金镀(尾部)(使用T-1SXX-XX-H与T-1GXX-XX-G)
    - 50 μin 选择性金镀(仅接触区),锡尾(使用T-1SXX-XX-C, T-1GXX-XX-L)
    - 导线样式:-01至-10,-GP(-01与-02仅可用),-FL(不与-GP同时使用)
    - 引脚高度:
    - -01:0.1680英寸(4.267 mm)
    - -02:0.2861英寸(7.264 mm)
    - -03:0.4043英寸(10.269 mm)
    - -04:0.6001英寸(15.246 mm)
    - -05:0.7181英寸(18.240 mm)
    - -06:0.8361英寸(21.237 mm)
    - -07:0.9542英寸(24.237 mm)
    - -08:1.1511英寸(29.238 mm)
    - -09:0.5224英寸(13.269 mm)
    - -10:0.5618英寸(14.269 mm)

    产品特点和优势


    - 高密度连接:支持高达150个位置,适用于需要高密度电连接的应用。
    - 多种引脚样式:满足不同应用场景的需求,灵活性强。
    - 耐用材料:绝缘材料采用UL94V-0级阻燃材料,确保安全可靠。
    - 高效锁紧机制:通过不同的锁定和对齐选项(如锁定夹LC、对齐针A等),提高连接稳定性和可靠性。

    应用案例和使用建议


    该产品适合用于高速数据传输系统和高压环境下的电源管理。例如,在计算机主板上的CPU与内存之间、通信设备中的信号传输模块、工业自动化控制系统中的信号传输节点,都可以使用这种高密度终端装配来提升系统的整体稳定性和效率。为了确保最佳效果,建议根据具体应用需求选择合适的导线样式和锁定方式,并注意安装时的精确度以避免误插。

    兼容性和支持


    本产品可与Samtec的其他型号配合使用,确保整体系统的一致性和兼容性。此外,Samtec公司还提供了详细的安装指导和技术支持服务,以帮助客户顺利进行安装和调试工作。

    常见问题与解决方案


    1. 安装时出现信号干扰或不稳定现象:可能是由于引脚接触不良导致。检查并确认所有引脚均正确插入且安装到位。
    2. 信号传输速率降低:检查是否有电磁干扰源,并采取相应屏蔽措施。同时确认使用的导线样式和表面处理是否符合应用要求。
    3. 引脚磨损严重:定期进行检查和维护,必要时更换磨损部件,确保长期稳定运行。

    总结和推荐


    综上所述,Samtec公司的QTH系列双排高密度终端装配是一款功能强大且灵活多样的产品。其具备高密度连接能力、多种引脚样式及高效的锁紧机制,特别适合应用于高速数据传输和高压环境下的信号传输和电源管理。强烈推荐在需要稳定可靠的电连接场合使用本产品。

QTH-090-02-F-D-A参数

参数
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 180pin
接合堆叠高度 8mm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-090-02-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-02-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-02-F-D-A QTH-090-02-F-D-A数据手册

QTH-090-02-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.924 ¥ 75.5863
42+ $ 8.0987 ¥ 67.3373
84+ $ 7.6638 ¥ 63.6876
126+ $ 7.2716 ¥ 60.4284
252+ $ 6.7204 ¥ 55.033
504+ $ 6.4461 ¥ 52.7867
1008+ $ 6.4461 ¥ 52.7867
库存: 126
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 377.93
