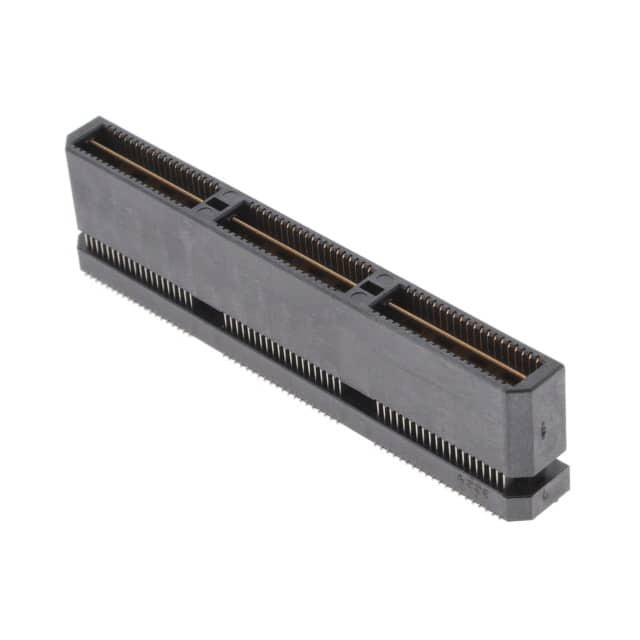

QTE-060-04-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 16mm 15.24mm 76nm 金 SMD,P=0.8mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 200-QTE06004FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-04-F-D-A

QTE-060-04-F-D-A概述


    产品简介


    本文介绍的是Samtec公司生产的QTE-20-XX-D-XX系列双排高密度终端组装件。这些终端组装件广泛应用于电子连接器领域,主要用于各类电子产品如通信设备、计算机、汽车电子等领域中的信号传输和电源分配。它们以其高可靠性、稳定的电气性能和多功能选项著称,能够在多种严苛环境中正常运作。

    技术参数


    - 产品型号:QTE-20-XX-D-XX, QTE-060-XX-D-XX, QTE-040-XX-D-XX等
    - 针数(每行):可选20、40、60、80、100个位置
    - 工作温度范围:-40°C至+105°C
    - 电气特性:
    - 额定电流:取决于具体型号,但通常在1.0A左右
    - 额定电压:最高可达100V
    - 绝缘电阻:大于100MΩ
    - 接触电阻:小于10mΩ
    - 材料:
    - 绝缘体:LCP,UL94V-0阻燃等级,黑色
    - 端子:磷青铜
    - 地线:磷青铜
    - 尺寸:
    - 尺寸根据具体型号有所不同,但通常针脚长度为0.1680英寸至1.1510英寸不等
    - 包装方式:可选择标准托盘包装或带卷包装,最大数量分别为60个和40个

    产品特点和优势


    QTE-20-XX-D-XX系列终端组装件的主要特点和优势如下:
    - 高可靠性:采用高质量材料,确保长期稳定的工作性能。
    - 多功能选项:提供多种端子镀层、锁扣选项和锁扣定位孔等,满足不同客户的需求。
    - 安装便捷:支持自动贴装工艺,提升装配效率。
    - 电气性能稳定:优秀的电气性能保证了信号传输的稳定性。
    - 兼容性强:可与多种设备和组件兼容,适用范围广。

    应用案例和使用建议


    这些终端组装件广泛应用于多个行业和项目中,例如通信设备中的高速信号传输、工业自动化设备的电源连接、汽车电子系统的信号处理等。以下是一些使用建议:
    - 在通信设备中使用时,考虑到高频率信号传输的需求,建议选择具有低接触电阻和优良绝缘性能的产品。
    - 在汽车电子系统中,由于车辆内环境较为复杂,建议选用具有较高工作温度范围和可靠锁扣机制的产品。
    - 在工业自动化领域,考虑到系统可能面临的高振动环境,应优先考虑带有锁定机构的型号以提高连接稳固性。

    兼容性和支持


    - 兼容性:QTE-20-XX-D-XX系列产品可与其他多种电子元件和设备无缝兼容,适用于各种不同的连接需求。
    - 支持:Samtec公司为客户提供全面的技术支持和售后服务,包括产品选型指导、现场技术支持和维修服务等。

    常见问题与解决方案


    - 问题1:安装过程中发现插入力过大。
    - 解决方案:检查是否选择了合适的锁扣选项,必要时可以咨询Samtec官方技术支持团队获取进一步指导。
    - 问题2:长时间使用后,端子接触电阻增加。
    - 解决方案:检查端子镀层是否符合要求,如果不符合,考虑更换具有更好导电性的端子镀层型号。
    - 问题3:连接器在高温环境下表现不佳。
    - 解决方案:确认所选型号的工作温度范围,必要时更换适合更高温度工作的型号。

    总结和推荐


    综上所述,QTE-20-XX-D-XX系列终端组装件凭借其高可靠性、稳定性能和多样的选项,在众多电子元器件产品中脱颖而出。无论是从性能、多功能性还是耐用性方面来看,都是一款值得推荐的产品。如果您正在寻找一款既能满足当前项目需求又具备良好市场竞争力的电子连接器解决方案,QTE-20-XX-D-XX系列将是您的理想选择。

QTE-060-04-F-D-A参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 120pin
接合堆叠高度 16mm
触头镀层厚度 76nm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-060-04-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-060-04-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-060-04-F-D-A QTE-060-04-F-D-A数据手册

QTE-060-04-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.7795 ¥ 158.6868
117+ $ 12.7995 ¥ 108.1558
273+ $ 11.487 ¥ 97.0652
507+ $ 8.862 ¥ 74.8839
库存: 67
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 158.68
