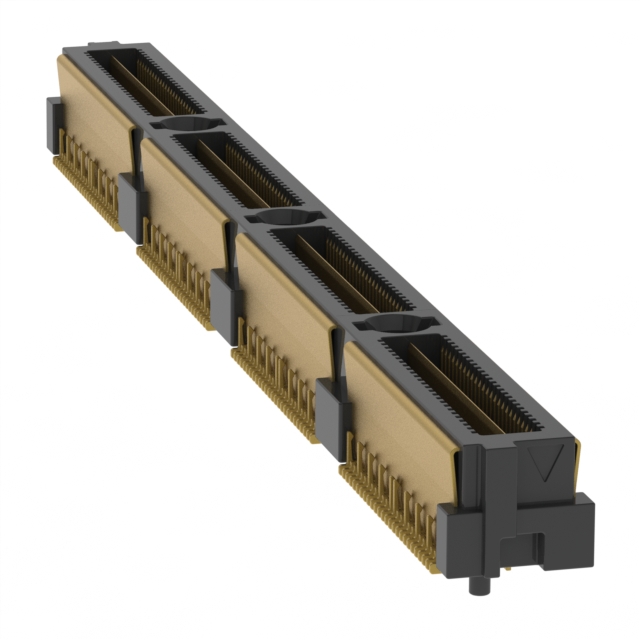

QMSS-064-06.75-L-D-DP-A

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 640μm 2 128pin 11mm 6.73mm 250nm 金 SMD,P=0.64mm 贴片安装 84.85mm(长度)*7.52mm(高度)
供应商型号: QMSS-064-06.75-L-D-DP-A-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMSS-064-06.75-L-D-DP-A

QMSS-064-06.75-L-D-DP-A概述


    产品简介


    本产品为QFSS/QMSS系列的高速连接器,专为高密度互连设计。QFSS(Quarter-Mill Pitch Flexible System)和QMSS(Quarter-Mill Surface Mount System)适用于多种电子设备,包括通信、计算机、医疗设备和工业控制系统等。这两种连接器提供不同的引脚排列和镀层选项,以适应不同的应用需求。

    技术参数


    - 绝缘材料:液晶聚合物
    - 终端、接地平面及屏蔽材料:磷青铜
    - 电镀:金镀层(Au)覆盖50 µ"(1.27 µm)镍(接地平面尾部为锡)
    - 工作温度范围:-55°C至+125°C
    - 电压等级:300 VAC
    - 封装选项:带卷带(Tape & Reel,-TR/-FR)
    QFSS/QMSS引脚参数
    - QFSS
    - 引脚行数:每行引脚数
    - 每组对数:4.25对
    - 镀层选项:026, 052, 078
    - (每组对共有52个引脚,其中40个信号引脚和12个地线引脚用于屏蔽)
    - (每组对16对信号,其余为地线)
    - 引脚长度:接触面10 µ" (0.25 µm),尾部为哑光锡
    - 信号类型:单端(Single-Ended)、差分对(Differential Pair)
    - 功率引脚:每端4个功率引脚(N/A with –A)
    - QMSS
    - 引脚行数:每行引脚数
    - 每组对数:6.75对
    - 镀层选项:026, 052, 078
    - (每组对共有52个引脚,其中40个信号引脚和12个地线引脚用于屏蔽)
    - (每组对16对信号,其余为地线)
    - 引脚长度:接触面10 µ" (0.25 µm),尾部为哑光锡
    - 信号类型:单端(Single-Ended)、差分对(Differential Pair)
    - 功率引脚:每端4个功率引脚(N/A with –A)
    - 挑选与放置垫片直径:5.50 mm (.217")

    产品特点和优势


    - 高密度设计:提供高密度引脚配置,适用于空间受限的应用场景。
    - 优异的电气性能:通过精密设计和高品质材料,确保低阻抗和高性能的信号传输。
    - 广泛的温度范围:-55°C到+125°C的工作温度范围,适用于各种恶劣环境。
    - 多功能性:提供多种镀层选项和引脚布局,适合不同应用需求。

    应用案例和使用建议


    应用案例
    QFSS/QMSS系列连接器广泛应用于通信系统、计算机主板、医疗设备及工业自动化设备。例如,在通信设备中,它们可以实现高速数据传输和电源管理,确保设备的稳定运行。
    使用建议
    - 在高密度布线环境中,确保正确规划信号和地线布局,以避免信号干扰。
    - 根据实际应用选择合适的镀层和引脚配置,以满足电气特性和机械要求。
    - 建议在安装过程中严格遵守制造商的指南,以确保最佳性能和长期可靠性。

    兼容性和支持


    QFSS/QMSS系列连接器与多种电子设备和其他元器件具有良好的兼容性。Samtec公司提供全面的技术支持和维护服务,包括安装指导、故障排除和技术咨询。如需更多信息或技术支持,可通过ipg@samtec.com联系他们。

    常见问题与解决方案


    常见问题
    1. 引脚位置偏移:如何解决?
    - 解决办法:检查焊接过程,确保焊点质量和焊接工艺符合规范。
    2. 信号干扰:如何减少?
    - 解决办法:合理规划信号线和地线的布局,增加屏蔽措施。
    3. 接触不良:如何改善?
    - 解决办法:检查连接器和接触表面的清洁度,确保无氧化物或其他污染物。

    总结和推荐


    综上所述,QFSS/QMSS系列连接器以其高密度设计、优异的电气性能和广泛的温度适用性,在多种应用中表现出色。如果你需要一个能够在恶劣环境中可靠工作的高速连接器,我们强烈推荐使用QFSS/QMSS系列连接器。其多样化的选项和制造商提供的优质支持,使它们成为各种应用的理想选择。

QMSS-064-06.75-L-D-DP-A参数

参数
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 640μm
排数 2
触头镀层
板上高度 6.73mm
针脚数 128pin
长*宽*高 84.85mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMSS-064-06.75-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMSS-064-06.75-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMSS-064-06.75-L-D-DP-A QMSS-064-06.75-L-D-DP-A数据手册

QMSS-064-06.75-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.0776 ¥ 301.9244
10+ $ 34.1536 ¥ 285.8229
25+ $ 32.8744 ¥ 275.1176
50+ $ 32.0632 ¥ 268.3289
100+ $ 25.5113 ¥ 213.4977
250+ $ 25.3968 ¥ 212.5395
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 301.92
直接购买
加入购物车
