首页  >  产品百科  >  QTH-040-02-L-D-DP-A

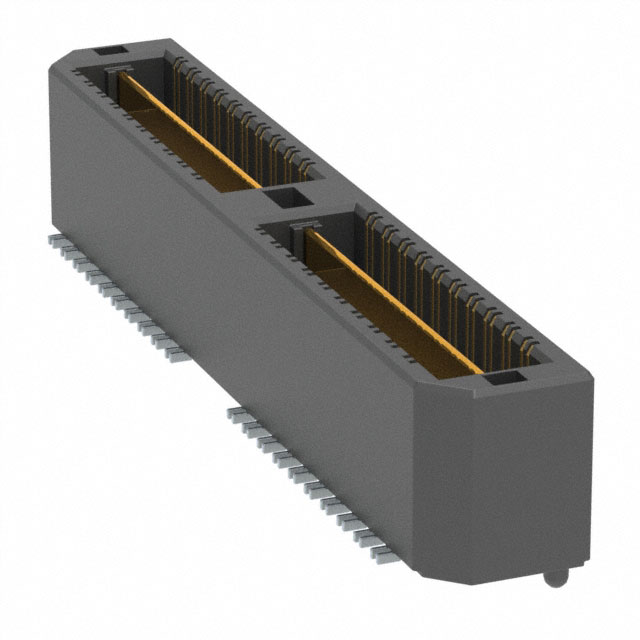

QTH-040-02-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距80p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH04002LDDPA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-040-02-L-D-DP-A

QTH-040-02-L-D-DP-A概述


    产品简介


    T-1G1-XX-X/QTH-30-XX-D-XX-A
    本产品为一种高密度差分对终端组装件,适用于需要高性能信号传输的应用场景。这种组装件通过其独特的机械设计和高质量材料的选择,确保了在各类复杂环境下的可靠性和稳定性。产品主要用于高速数据传输和通信设备中,能够广泛应用于电信、计算机网络、工业自动化等多个领域。

    技术参数


    | 参数 | 值 |

    | 针长 | 18.92 mm |
    | 插拔力 | 6 oz 至 8 oz |
    | 工作温度范围 | -40°C 至 85°C |
    | 绝缘材料 | LCP UL94V-0, 黑色 |
    | 终端材质 | 磷青铜 |
    | 连接方式 | 差分对 |
    | 触点镀层 | 3µ"选择性金、25µ"全镀金等选项 |
    | 封装形式 | 盘装或卷带包装 |

    产品特点和优势


    1. 高密度连接:通过紧凑的设计实现每英寸最大可能的针数,满足高密度连接需求。
    2. 优异的信号完整性:采用差分对设计,减少了电磁干扰(EMI),保证了信号传输的质量。
    3. 广泛的温度适应性:-40°C至85°C的工作温度范围,使其适用于多种严苛环境。
    4. 卓越的机械可靠性:通过精密制造工艺确保每个连接点的稳定性和耐用性。

    应用案例和使用建议


    - 电信行业:用于光纤交换机或路由器中的高速数据传输连接。
    - 计算机网络:作为服务器、交换机之间的高速接口,提高数据传输效率。
    - 工业自动化:应用于工厂自动化控制系统中,确保实时控制和监控。
    使用建议:
    - 在高频率应用中,建议优先考虑全镀金版本,以获得更优的电气性能。
    - 严格遵守制造商提供的装配指南,特别是关于压入力的规定,以避免损伤连接器。

    兼容性和支持


    本产品具有良好的兼容性,适用于多种标准的接插件。同时,Samtec公司提供了全面的技术支持,包括定制化解决方案、安装指导及长期售后维护服务。

    常见问题与解决方案


    1. 插入困难:检查插头与插座的配合是否正确,确保没有异物阻塞。
    2. 接触不良:清洁触点,必要时更换损坏部件。
    3. 电气性能不佳:确认连接器的型号符合设计要求,确保信号线正确配对。

    总结和推荐


    T-1G1-XX-X/QTH-30-XX-D-XX-A是一款高性能、高可靠性的差分对终端组装件,在多个行业中均有广泛应用。其卓越的电气性能、稳定的机械结构和广泛的温度适应性使其成为许多应用场合的理想选择。推荐所有需要高密度、高速数据传输的应用项目优先考虑此产品。

QTH-040-02-L-D-DP-A参数

参数
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 80pin
接合堆叠高度 8mm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-040-02-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-040-02-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-040-02-L-D-DP-A QTH-040-02-L-D-DP-A数据手册

QTH-040-02-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.638 ¥ 98.3411
10+ $ 10.3572 ¥ 87.5183
25+ $ 9.9036 ¥ 83.6854
96+ $ 9.3204 ¥ 78.7574
288+ $ 7.728 ¥ 65.3016
528+ $ 6.5835 ¥ 55.6306
1008+ $ 5.607 ¥ 47.3792
库存: 83
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 98.34
直接购买
加入购物车
