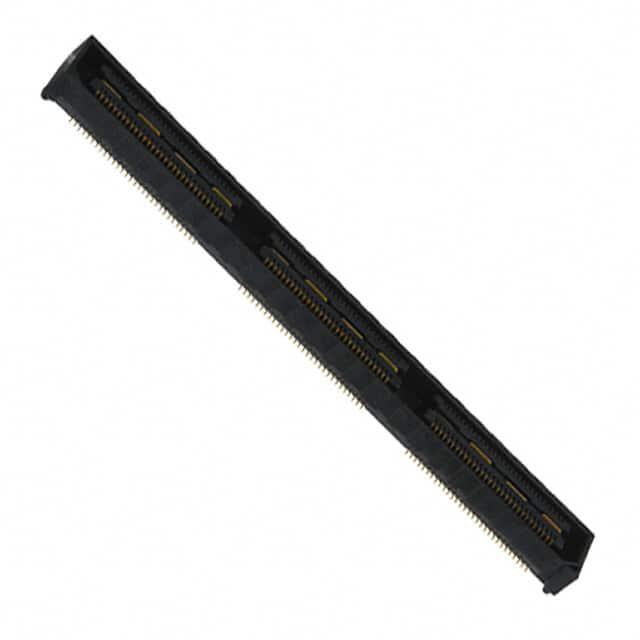

QSH 090 01 F D A K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排母 板对板, QSH系列, 直角, 表面
供应商型号:
供应商:
标准整包数: 0
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH 090 01 F D A K

QSH 090 01 F D A K概述


    产品简介


    产品概述
    本产品为QSH-30-01-D-XX系列的双排高密度插座组件,设计用于多排引脚连接。它广泛应用于计算机、通讯设备、工业自动化控制等领域,是现代电子产品中不可或缺的组成部分。
    主要功能
    - 双排结构设计,适用于需要高密度引脚排列的应用场合;
    - 支持多种引脚配置,方便根据具体需求选择不同的型号;
    - 具备优秀的接触性能和机械强度,确保长时间稳定可靠的工作。

    技术参数


    | 参数 | 规格 |

    | 排列方式 | 双排 |
    | 引脚数量 | 030, 060, 090, 120, 150(每行) |
    | 引脚材料 | 黄铜(磷青铜) |
    | 绝缘材料 | LCP UL94V-0,黑色 |
    | 接触电阻 | 小于20毫欧 |
    | 插拔力 | 最大3牛顿 |
    | 工作温度范围 | -40°C至+85°C |
    | 防潮性能 | 等级UL94V-0 |
    | 尺寸 | 依据具体配置及尺寸注释调整 |

    产品特点和优势


    独特功能
    - 多选项支持:提供了丰富的插件选项,如定位销、锁紧装置、摩擦锁等,可以针对不同应用场景进行灵活配置;
    - 稳定性高:通过精心设计的接触弹片保证稳定的电气连接,确保产品具备长久可靠的使用寿命;
    - 灵活性强:多种引脚数量和排列方式的选择能够满足不同客户的个性化需求。
    市场竞争力
    QSH-30-01-D-XX系列以其高性能和多样性赢得了广泛的市场认可,尤其是在那些对产品可靠性要求极高的行业如计算机和通信设备制造中,该系列产品凭借其卓越的表现脱颖而出。

    应用案例和使用建议


    实际应用案例
    - 在某些高端路由器的设计中,工程师们采用QSH-30-01-D-XX系列作为关键的信号传输接口,以实现高速的数据交换;
    - 工业自动化控制系统中,使用该系列插座作为数据采集单元的一部分,提高了系统整体的运行效率。
    使用建议
    - 在设计电路时,需充分考虑插座的实际安装位置和周围的物理环境,避免过高或过低的温度影响插座性能;
    - 定期检查插座上的锁紧装置,确保其在使用过程中保持良好的状态;
    - 若需处理大量插拔操作,建议采用带有锁定装置的版本以延长使用寿命。

    兼容性和支持


    - QSH-30-01-D-XX系列与多种标准电子元器件和系统兼容,能够无缝集成到现有的电子设备中;
    - 厂商提供了详尽的技术文档和支持服务,包括但不限于快速响应的技术咨询、定期的产品更新通知等。

    常见问题与解决方案


    1. 问题:插座在频繁插拔后出现接触不良的情况。
    - 解决方案:检查插座是否有损坏,必要时更换新的插座;对于长期使用导致磨损严重的部分,可以考虑增加锁紧装置来提高稳定性。
    2. 问题:在高温环境下插座性能下降。
    - 解决方案:确认插座工作环境符合技术手册中的温湿度要求,如果超出此范围,可能需要选择耐高温版本或采取额外散热措施。
    3. 问题:插拔力过大导致难以操作。
    - 解决方案:选用合适的引脚配置和锁紧装置,适当减少引脚密度或调整弹簧压力,从而降低插拔力。

    总结和推荐


    综合评估
    QSH-30-01-D-XX系列双排高密度插座组件凭借其出色的电气性能、灵活多样的配置选项以及稳定的可靠性,在各类复杂电子设备中表现优异。特别适合需要在有限空间内实现高效信号传输的应用场景。
    推荐使用
    鉴于该产品的多重优点及其在关键领域的广泛应用,强烈推荐给那些寻求高品质、多功能电子连接解决方案的专业人士和企业。

QSH 090 01 F D A K参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 180pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Center Strip Contacts,Receptacle
间距 500μm
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
