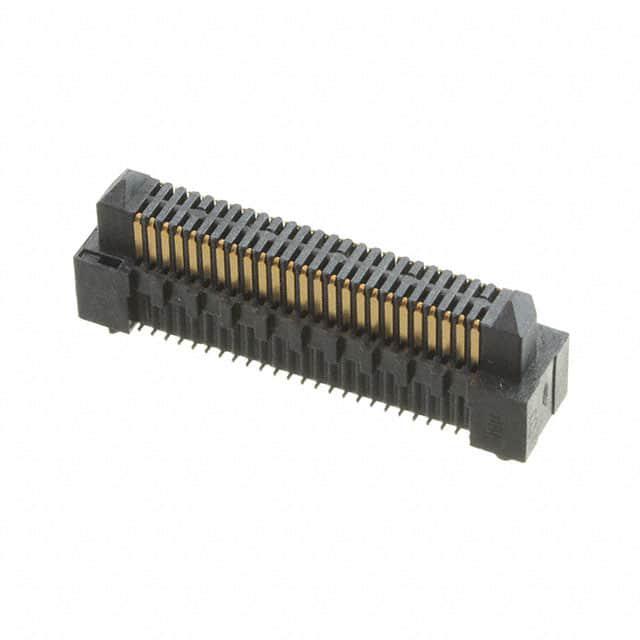

ERM8-025-05.0-S-DV-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距50p双排排针, ERM8系列, 垂直
供应商型号: SAM13745CT-ND
供应商: Digi-Key
标准整包数: 1

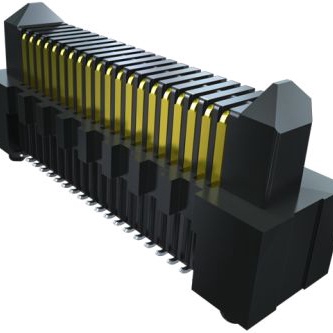

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-025-05.0-S-DV-TR

ERM8-025-05.0-S-DV-TR概述


    产品简介


    ERM8系列电子元器件是一款专为高可靠性微间距应用设计的热插拔高速引脚连接器。其主要类型包括ERM8–060–05.0–L–DV–TR、ERM8–013–05.0–S–DV–DS–L–TR、ERM8–030–02.0–S–DV–TR等型号。这些连接器主要用于工业控制、数据通信和航空航天等领域,提供卓越的信号传输能力和热插拔功能,从而确保系统的稳定性和安全性。

    技术参数


    - 引脚间距: 0.80mm (.0315")
    - 直径: 1.32mm (.052")
    - 触点镀层: 金/锡(可选厚度)
    - 电流承载能力: 每个触点2.2A(两根针供电)
    - 工作温度范围: -55°C 至 +125°C
    - 电压额定值: 225 VAC / 318 VDC
    - 封装方式: 卷带包装(Tape & Reel),适用于自动化装配
    - 材料: 绝缘体材料为黑色LCP,端子材料为磷青铜

    产品特点和优势


    1. 热插拔功能: 允许在系统运行过程中进行插入或移除操作,而不会影响其他部分的工作状态。
    2. 高可靠性: 设计用于恶劣环境下的高可靠性应用,如工业控制系统。
    3. 微间距设计: 特别适用于需要高密度引脚布置的应用场合。
    4. 10年制造寿命: 带有30微英寸金镀层,能够承受更高的插拔循环次数。
    5. 高性能信号通道: 高速信号通道的设计保证了出色的信号传输性能。

    应用案例和使用建议


    应用案例:
    - 工业控制系统中的电源管理模块
    - 数据通信网络中的服务器和路由器
    - 航空航天领域的信号传输和电源供应
    使用建议:
    1. 在安装前确认插头与插座之间的配对是否正确。
    2. 确保正确的电流和电压等级以避免过载。
    3. 定期检查连接器的插拔情况,及时更换损坏部件。
    4. 使用时注意环境温度和湿度的影响,避免在极端条件下使用。

    兼容性和支持


    - 兼容性: 可与ERF8、ERCD、ERDP等系列连接器配套使用,形成完整的连接解决方案。
    - 技术支持: Samtec公司提供全面的技术支持服务,包括定制化需求的审批流程以及详尽的产品文档和布局指南。

    常见问题与解决方案


    1. 问题: 连接器无法正常插拔。
    - 解决办法: 检查插头与插座是否有异物阻碍,或者是否正确插入到位。
    2. 问题: 连接不稳定。
    - 解决办法: 确认所有连接点已完全接触并牢固锁紧,检查是否有松动或磨损。
    3. 问题: 插拔时有明显噪音。
    - 解决办法: 检查是否安装不当或插头插座间有异物,需调整至正确的安装位置。

    总结和推荐


    ERM8系列电子元器件凭借其独特的设计和卓越的性能,在高可靠性的微间距应用中表现出色。特别适合在工业控制、数据通信及航空航天等领域使用。其热插拔功能、高可靠性以及广泛的兼容性使其成为市场上极具竞争力的产品。强烈推荐用于需要高可靠性和高密度引脚布局的应用场景。
    以上是关于ERM8系列电子元器件的详细介绍,希望对您的选择和应用有所帮助。

ERM8-025-05.0-S-DV-TR参数

参数
针脚数 50pin
接合堆叠高度 10mm,12mm,15mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
触头镀层
板上高度 8.91mm
长*宽*高 26mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-025-05.0-S-DV-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-025-05.0-S-DV-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-025-05.0-S-DV-TR ERM8-025-05.0-S-DV-TR数据手册

ERM8-025-05.0-S-DV-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.4896 ¥ 54.3098
25+ $ 5.7371 ¥ 48.012
50+ $ 5.3306 ¥ 44.6107
100+ $ 5.1358 ¥ 42.9805
库存: 243
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54.3
直接购买
加入购物车
