首页  >  产品百科  >  QTE-040-07-F-D-A

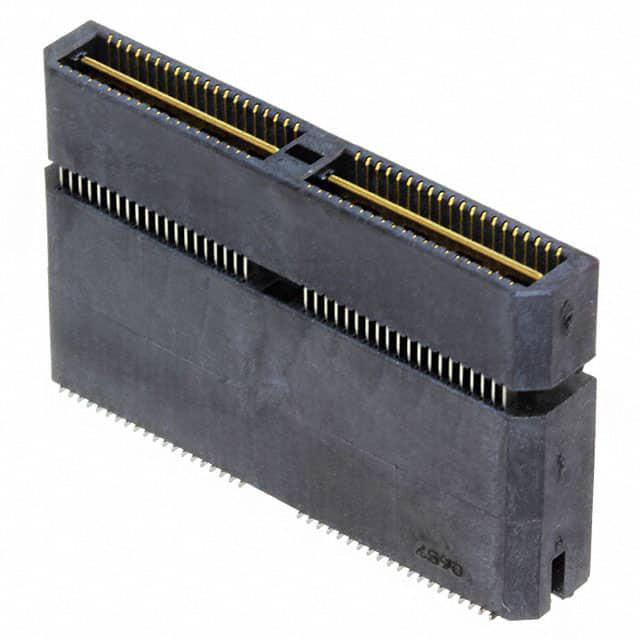

QTE-040-07-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针, QTE系列, 直角, 表面
供应商型号: 200-QTE04007FDA
供应商: Mouser
标准整包数: 1

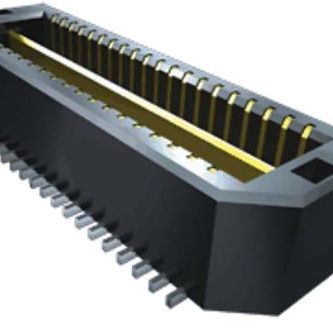

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-07-F-D-A

QTE-040-07-F-D-A概述


    产品简介


    本文介绍的是由Samtec公司生产的一款高性能电子元器件——QTE系列双排高密度终端组件(High-Speed Terminal Assembly)。该产品适用于多种工业和消费电子领域,如通信设备、汽车电子、计算机系统及医疗设备等。QTE系列以其独特的设计和卓越的性能,成为电子元器件市场上备受推崇的产品之一。

    技术参数


    以下是QTE系列的主要技术规格和性能参数:
    - 尺寸规格:长度范围0.1680英寸至1.1510英寸(4.267mm至29.260mm),厚度为0.8mm。
    - 连接方式:双排连接,每个排可选择不同的引脚数(-020, -040, -060, -080, -100)。
    - 电镀规格:提供多种电镀选项,包括金、镍、锡铅等,以满足不同应用场景的需求。
    - 材料:绝缘材料采用LCP(液晶聚合物),阻燃等级达到UL94V-0;终端和接地平面均采用磷青铜材料。
    - 工作温度:工作温度范围为-40℃至+85℃,适用于广泛的环境条件。
    - 电气特性:最小引脚保持力为8盎司,最小接地平面保持力为1磅。
    - 包装方式:可选单个包装、卷带包装(TAPE & REEL)及托盘包装,适合各种生产和组装需求。

    产品特点和优势


    QTE系列的优势在于其高可靠性、广泛适用性和灵活的设计。具体而言:
    - 高可靠性:采用了高品质的材料和先进的制造工艺,确保产品在各种严苛环境下的稳定运行。
    - 设计灵活性:提供多种配置选项,如不同引脚数、引脚间距和电镀选项,以满足不同的应用需求。
    - 兼容性强:能够与多种设备和其他电子元器件无缝兼容,降低集成难度。
    - 易于维护:多种包装选项使得产品的安装和维护更加方便快捷。

    应用案例和使用建议


    QTE系列广泛应用于通信设备、汽车电子、计算机系统和医疗设备等领域。例如,在汽车电子中,可以用于车载娱乐系统和安全系统的连接;在通信设备中,可用于基站和路由器之间的高速信号传输。
    使用建议:
    1. 在设计阶段充分考虑应用场景:根据具体的应用环境选择合适的引脚数和电镀选项。
    2. 合理规划组装流程:对于需要使用自动放置设备的应用场景,可以选择无锁紧片(-LC)的配置以简化组装过程。
    3. 注意环境温度:由于产品的工作温度范围较宽,因此在极端环境下需要特别注意。

    兼容性和支持


    QTE系列组件与多种其他电子元器件具有良好的兼容性,可以广泛应用于各种电路板设计。此外,Samtec公司提供了全面的技术支持服务,包括安装指南、维护手册和技术咨询,确保用户能够在整个生命周期内获得最佳的支持体验。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方法:
    1. 问题:引脚保持力不足。
    - 解决方案:检查安装环境是否符合要求,重新进行焊接或更换电镀材料。

    2. 问题:接地平面保持力不够。
    - 解决方案:确认焊接工艺是否正确,必要时可以增加焊接面积或更换接地材料。

    3. 问题:接触不良。
    - 解决方案:检查接触点是否清洁,必要时使用专用工具清理。

    总结和推荐


    总体而言,QTE系列双排高密度终端组件是一款高性能、高可靠性的电子元器件。其卓越的电气特性和广泛的兼容性使其在众多应用场合中表现出色。无论是研发阶段还是批量生产,QTE系列都是一个值得信赖的选择。强烈推荐给需要高效、可靠的电子连接解决方案的用户。

QTE-040-07-F-D-A参数

参数
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 24.23mm
针脚数 80pin
接合堆叠高度 25mm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-07-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-07-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-07-F-D-A QTE-040-07-F-D-A数据手册

QTE-040-07-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.8695 ¥ 125.6473
10+ $ 13.554 ¥ 114.5313
25+ $ 13.2084 ¥ 111.611
108+ $ 10.5732 ¥ 89.3435
252+ $ 8.7045 ¥ 73.553
504+ $ 7.287 ¥ 61.5752
1008+ $ 5.985 ¥ 50.5733
库存: 54
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 125.64
