QTE-060-01-L-D-EM2-GP

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 5mm 250nm 金 板安装,边缘安装,面板安装 69.9mm(长度)*8.72mm(高度)
供应商型号: 200-QTE06001LDEM2GP
供应商: Mouser
标准整包数: 1

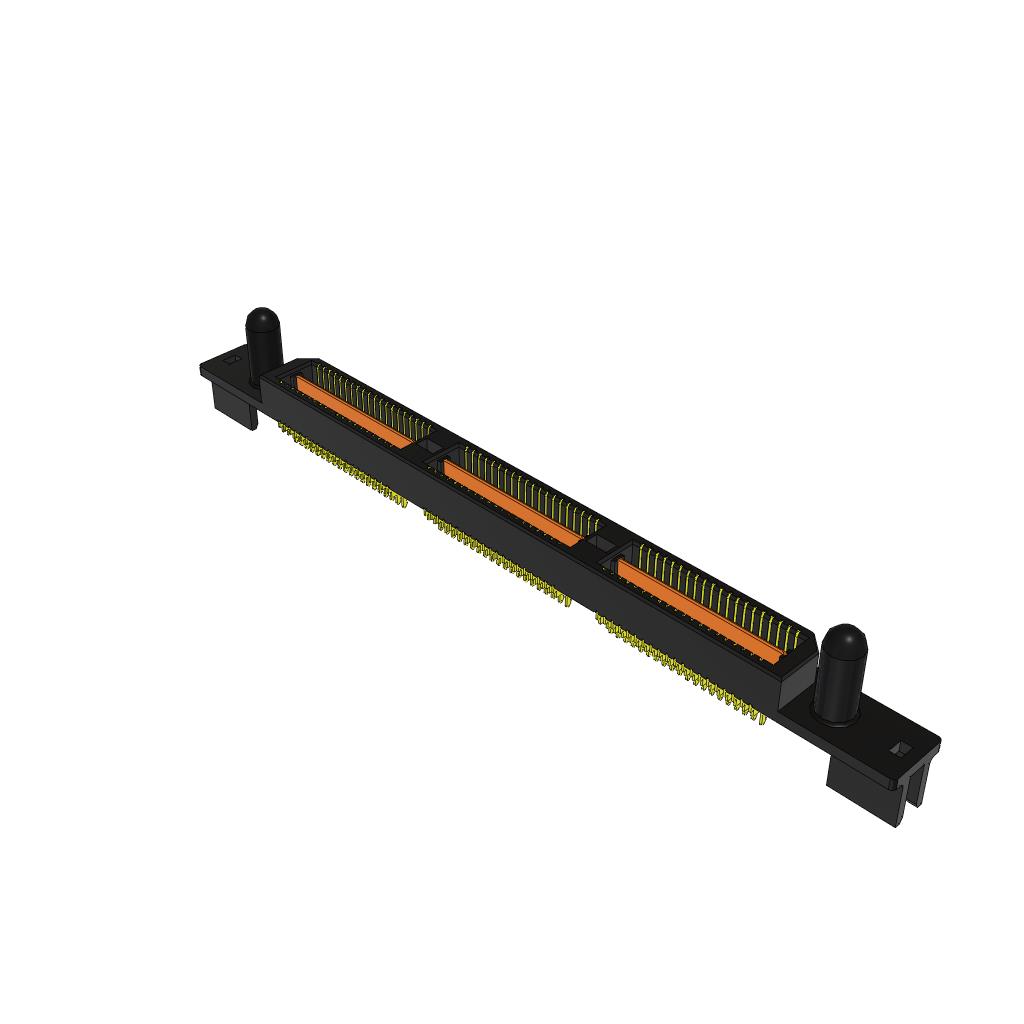

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-01-L-D-EM2-GP

QTE-060-01-L-D-EM2-GP概述


    产品简介


    本技术手册介绍了由Samtec公司生产的QTE-20-01-D-EMX-XX型高密度边缘安装终端组件。该产品广泛应用于通信设备、计算机网络、工业控制及测试测量仪器等领域,具备出色的电气特性和可靠性。

    技术参数


    - 尺寸和定位:
    - 针数:可选20针(每行)
    - 定位误差:±0.002英寸(±0.051毫米)
    - 组件厚度:0.064英寸(1.63毫米)±0.004英寸
    - 针间距:0.7875英寸(20.003毫米)
    - 材料和结构:
    - 绝缘体:液晶聚合物(LCP),黑色
    - 端子和接地平面:磷青铜
    - 电镀选项:
    - F:3微英寸(76微米)选择性金在接触区,磨砂锡在尾部
    - L:10微英寸(254微米)选择性金在接触区,磨砂锡在尾部
    - H:30微英寸(762微米)金在接触区,3微英寸(76微米)金在尾部
    - C:50微英寸(1270微米)金在接触区,3微英寸(76微米)金在尾部
    - STL:30微英寸(762微米)选择性金在接触区,锡铅合金(90%/10% ±5%)在尾部
    - FTL:3微英寸(76微米)选择性金在接触区,锡铅合金(90%/10% ±5%)在尾部

    产品特点和优势


    - 高密度连接: 每个组件包含20个针脚,满足高密度布局需求。
    - 坚固耐用: 采用磷青铜材料,确保长期使用的稳定性和可靠性。
    - 多种电镀选项: 可根据不同的应用场景选择合适的电镀方式,以增强抗腐蚀性和导电性。
    - 易于安装: 通过边缘安装设计,方便快速安装和拆卸。

    应用案例和使用建议


    - 通信设备: 在高密度板卡中用于信号传输,需注意保持良好的焊接质量和适当的冷却措施。
    - 工业控制: 使用磷青铜材料,增强抗振动和冲击的能力,提高系统稳定性。
    - 测试测量仪器: 选择合适的电镀选项,如选择性金在接触区,提高信号传输的精度。
    使用建议:
    - 确保在安装过程中遵循制造商提供的工艺指南,特别是在处理边缘安装部分时。
    - 为防止潜在的机械应力,可以在安装完成后对焊接点进行加固处理。

    兼容性和支持


    - 兼容性: 该产品与现有的电路板设计兼容,可无缝集成到现有系统中。
    - 支持和维护: Samtec公司提供详尽的技术支持文档,以及电话和电子邮件咨询服务。具体联系方式可参考本文末尾的信息。

    常见问题与解决方案


    - 问题1: 安装后发现某些针脚未正确接合。
    - 解决方案: 重新检查安装过程中的焊接质量,必要时进行重新焊接。
    - 问题2: 连接信号不稳定。
    - 解决方案: 检查电镀选项是否适合当前的应用环境,必要时更换为更适合的电镀类型。
    - 问题3: 接触电阻偏高。
    - 解决方案: 清理接触区域,确保无氧化物或污垢,必要时可尝试增加焊接点的温度。

    总结和推荐


    综上所述,QTE-20-01-D-EMX-XX是一款高度可靠且性能卓越的边缘安装终端组件,适用于各种高密度应用场合。其多样化的电镀选项和坚固的结构使其在通信、工业控制及测试测量等领域具有广泛的适用性和竞争力。强烈推荐此产品用于需要高密度连接和良好电气特性的项目。

QTE-060-01-L-D-EM2-GP参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 -
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 250nm
长*宽*高 69.9mm(长度)*8.72mm(高度)
安装方式 板安装,边缘安装,面板安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTE-060-01-L-D-EM2-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-060-01-L-D-EM2-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-060-01-L-D-EM2-GP QTE-060-01-L-D-EM2-GP数据手册

QTE-060-01-L-D-EM2-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.6865 ¥ 141.0009
10+ $ 15.2172 ¥ 128.5853
60+ $ 14.1048 ¥ 119.1856
100+ $ 11.8692 ¥ 100.2947
260+ $ 9.7755 ¥ 82.603
500+ $ 8.1795 ¥ 69.1168
1000+ $ 6.72 ¥ 56.784
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 141
