首页  >  产品百科  >  QTE-040-05-L-D-A-K

QTE-040-05-L-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 80pin 19mm 18.24mm 250nm 金 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: Q-QTE-040-05-L-D-A-K
供应商: 期货订购
标准整包数: 1

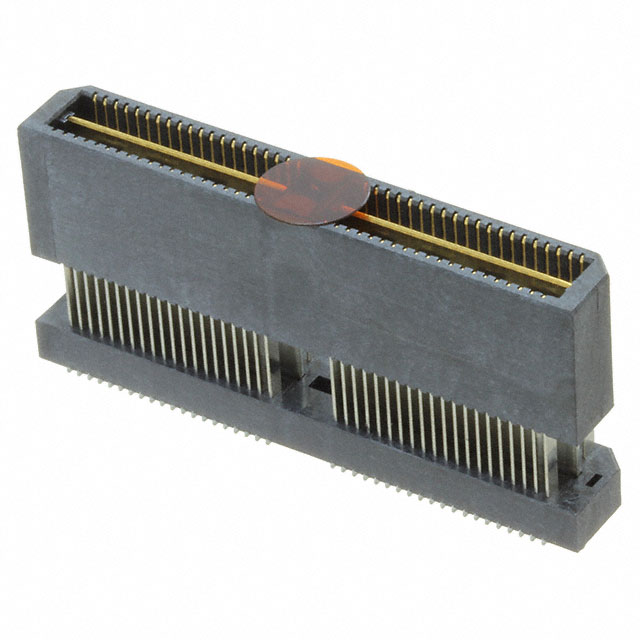

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-05-L-D-A-K

QTE-040-05-L-D-A-K概述


    产品简介


    本技术手册涵盖了由Samtec公司生产的QTE-XXX-XX-XXX-D-XXX-X-XX系列的电子元器件。这些电子元器件属于双排高密度终端装配组件,主要用于连接器系统,广泛应用于通信设备、计算机网络、工业自动化等领域。这些终端装配组件提供了多种配置选项,能够满足不同应用场景下的需求。

    技术参数


    - 型号:QTE-XXX-XX-XXX-D-XXX-X-XX
    - 引脚数:-020, -040, -060, -080, -100(每行)
    - 封装方式:TAPE & REEL,最大60个位置;单托盘包装,最多40个位置
    - 材料:绝缘体采用LCP(UL94V-0),颜色为黑色;端子和接地平面采用磷青铜
    - 机械性能:
    - 最小终端保持力:8盎司
    - 最小接地平面保持力:1磅
    - 公差:±.01 [0.3],±.005 [0.13],±.0020 [0.051]
    - 引脚长度:有多种选择,如-01: 4.267 mm,-02: 7.267 mm等
    - 附加功能选项:包括对齐销、锁定夹、导引柱、螺丝下压、摩擦锁等

    产品特点和优势


    这些电子元器件具备高密度设计和多种配置选项,使其能够在狭小空间内提供稳定的电气连接。其中,锁定夹和摩擦锁选项显著提高了连接可靠性,防止松动和意外断开。对齐销和导引柱则有助于简化装配过程,提高组装精度。此外,磷青铜材料的选择保证了长期使用的稳定性和耐用性,适用于严苛的工业环境。

    应用案例和使用建议


    这些电子元器件广泛应用于各种需要高可靠连接的应用场景,例如服务器机房、电信基站、工业控制系统等。为了确保最佳性能,建议在安装过程中严格按照制造商的指导进行操作,尤其是对于那些带有对齐销、导引柱和锁定夹等特殊功能的版本。另外,合理规划引脚布局和配置选项,以适应具体应用场景的需求。

    兼容性和支持


    这些电子元器件具有良好的兼容性,可以与其他Samtec品牌的连接器和相关配件配合使用。对于不同的应用场景,还可以选择不同的封装方式(如托盘或带卷)来满足生产需求。制造商提供了详细的技术文档和支持服务,以帮助客户顺利进行设计和安装过程。同时,针对常见问题,手册中也给出了详细的解答和建议。

    常见问题与解决方案


    1. 问题:组装过程中出现接触不良现象。
    - 解决方案:检查对齐销和导引柱是否正确安装,确保所有接点紧密接触。必要时可以更换已损坏或变形的部件。
    2. 问题:锁定夹无法正常工作。
    - 解决方案:确认锁定夹是否完全闭合,如果存在异物阻塞或其他问题,应及时清理并重新安装。
    3. 问题:引脚弯曲或变形。
    - 解决方案:确保引脚插入到位且不超出限制。如发现严重变形,建议更换新的组件。

    总结和推荐


    总体而言,QTE-XXX-XX-XXX-D-XXX-X-XX系列电子元器件凭借其高密度设计、丰富的配置选项和可靠的机械性能,在多种应用场景中表现出色。特别是其优秀的电气特性和耐用性,使其成为众多高端连接解决方案的理想选择。综上所述,我们强烈推荐这一系列产品,尤其是在需要高可靠性和紧凑布局的设计项目中。

QTE-040-05-L-D-A-K参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 18.24mm
针脚数 80pin
接合堆叠高度 19mm
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-05-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-05-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-05-L-D-A-K QTE-040-05-L-D-A-K数据手册

QTE-040-05-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.6564 ¥ 246.1477
10+ $ 28.5103 ¥ 236.6356
25+ $ 24.7103 ¥ 205.0953
50+ $ 21.1857 ¥ 175.8413
100+ $ 15.1861 ¥ 126.0443
250+ $ 13.6258 ¥ 113.0944
500+ $ 10.5335 ¥ 87.4283
1764+ $ 7.4312 ¥ 61.6788
4824+ $ 6.9708 ¥ 57.8572
10404+ $ 6.3656 ¥ 52.8341
库存: 100
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 246.14
