首页  >  产品百科  >  QTH-060-02-L-D-A-K

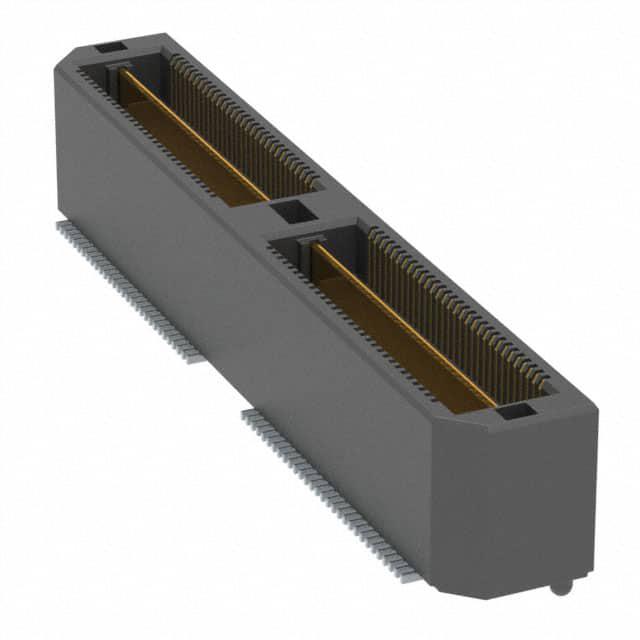

QTH-060-02-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: 3748278
供应商: 海外现货
标准整包数: 1

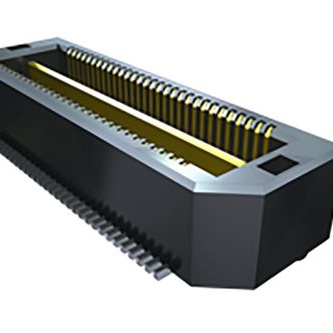

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-02-L-D-A-K

QTH-060-02-L-D-A-K概述

    电子元器件技术手册:QTH系列终端组装
    本文档包含QTH系列双行高密度终端组装的技术手册,详细介绍了产品特性、规格参数、安装指南以及常见问题解答。请遵守文档版权要求,未经SAMTEC公司书面同意不得复制或分发。

    1. 产品简介


    产品类型:QTH系列终端组装是一种适用于多种电路板连接需求的双行高密度终端解决方案。主要功能是提供信号和接地的可靠连接,通过不同的选项(如对齐销、锁扣等)来增强连接稳定性和可靠性。
    主要功能:
    - 双行排列,高密度接触点,适用于空间受限的应用场景。
    - 可选择不同的镀层材料,以满足特定环境下的电气要求。
    - 提供多种安装方式(如插针、摩擦锁定等),以适应不同的安装需求。
    应用领域:
    - 消费电子产品
    - 通信设备
    - 工业自动化系统
    - 车载电子系统

    2. 技术参数


    - 插针规格:-01 至 -10 插针长度可选,范围为 4.267 mm 至 29.238 mm。
    - 排间距:-030, -060, -090, -120, -150 排间距可选。
    - 包装形式:可选择托盘包装或带卷式包装(最多 90 个位置)。
    - 材料:绝缘体采用 LCP UL94V-0 材料,颜色为黑色;端子及接地片采用磷青铜材料。
    - 镀层:可选择 3 µ'' 选择性金、10 µ'' 选择性金、30 µ'' 金、50 µ'' 选择性金等不同镀层厚度。
    - 安装选项:提供多种安装方式,如对齐销、锁扣、定位柱等。

    3. 产品特点和优势


    - 高密度连接:提供双行排列,增加单位面积内的接触点数量,特别适合于空间有限的应用场景。
    - 灵活多样的选项:用户可以根据具体需求选择不同的安装方式、镀层材料等,以实现最佳的连接效果。
    - 可靠性高:通过严格的电气性能测试,确保产品在各种条件下都能保持良好的性能。
    - 易于安装:提供多种安装选项,方便客户根据自己的需要进行安装。

    4. 应用案例和使用建议


    应用场景:QTH系列终端组装广泛应用于消费电子、通信设备等领域。例如,在智能手机、平板电脑等设备中,由于内部空间紧凑,需要高密度的连接解决方案。QTH系列能够提供稳定的连接,同时节省空间。
    使用建议:
    - 根据实际应用需求选择合适的插针长度和排间距,以确保连接稳固可靠。
    - 在高振动环境中使用时,建议选用具有额外锁定机制(如锁扣)的产品,以提高连接稳定性。
    - 在极端温度或湿度环境下使用时,选择适当的镀层材料,以保证长期的电气性能。

    5. 兼容性和支持


    QTH系列终端组装设计上兼容性良好,可以与其它SAMTEC品牌的连接器和模块配合使用。制造商提供详细的安装指导和技术支持服务,以帮助用户解决安装过程中的问题。

    6. 常见问题与解决方案


    问题1:安装过程中插针断裂。
    - 解决方案:检查插针插入的方向和力度,避免过猛的操作导致插针损坏。
    问题2:连接器不稳定,接触不良。
    - 解决方案:确认插针长度和孔位匹配正确,重新安装插针,确保锁扣或定位柱正确安装到位。

    7. 总结和推荐


    QTH系列终端组装以其高密度、灵活性和可靠性在多个应用领域展现出强大的竞争力。无论是消费电子还是工业自动化系统,都能找到合适的型号满足需求。强烈推荐给那些追求高性能连接解决方案的工程师和设计师。

QTH-060-02-L-D-A-K参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 120pin
接合堆叠高度 8mm
触头镀层厚度 250nm
长*宽*高 40.01mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-060-02-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-02-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-02-L-D-A-K QTH-060-02-L-D-A-K数据手册

QTH-060-02-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.5232
256+ ¥ 39.5232
库存: 72
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 39.52
