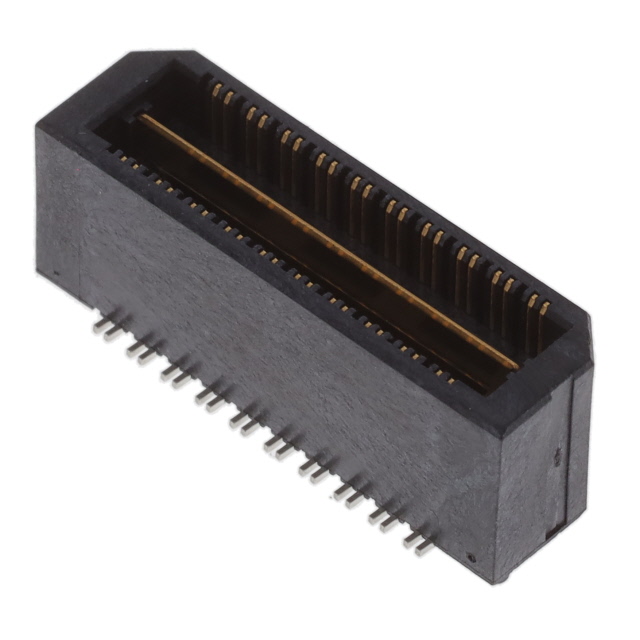

QTH-020-02-L-D-DP-A-K

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 500μm 2 40pin 8mm 7.26mm 250nm 金 SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTH02002LDDPAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-020-02-L-D-DP-A-K

QTH-020-02-L-D-DP-A-K概述

    电子元器件产品技术手册解析
    本篇报告旨在深入解析一款由SAMTEC公司生产的电子元器件——QTH-30-XX-D-XX。通过对技术手册的详细解读,我们将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持,以及常见问题与解决方案等方面进行全面介绍。

    产品简介


    产品类型: QTH-30-XX-D-XX 是一款高度集成的连接器组件,专为高速数据传输和信号处理设计。它特别适用于通信、计算、消费电子和工业自动化等领域。
    主要功能:
    - 支持高密度布线,具有双排差分对结构。
    - 提供多种插针和锁定机制选项,以满足不同应用场景的需求。
    - 具备优异的信号完整性和抗干扰能力,确保数据传输的稳定性和可靠性。
    应用领域: 主要应用于高速数据通信系统、服务器、存储设备、计算机接口、工业控制和医疗设备等。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 插针间距 | 0.5 mm |
    | 插拔次数 | ≥ 1000 次 |
    | 推出力 | ≥ 6 oz(0.17 kgf) |
    | 电镀类型 | 3 µ" Selective Gold in contact area, matte tin on tail |
    | 终端材料 | 磷青铜(Phosphor Bronze) |
    | 绝缘材料 | LCP UL94V-0,黑色 |

    产品特点和优势


    - 高密度布线: 每个插针之间的间距仅为0.5毫米,可以实现高密度布线,从而节省空间。
    - 信号完整性: 提供出色的信号完整性和抗干扰能力,确保高速数据传输的稳定性和可靠性。
    - 多重插针和锁定机制: 提供多种插针(如-01至-08)和锁定机制(如-A、-LC、-GP、-RT1和-L)选项,以适应不同的应用场景。
    - 可选材料和镀层: 用户可以根据具体需求选择合适的材料和镀层类型,提高产品的耐久性和抗腐蚀能力。
    - 卓越的耐用性: 插拔次数超过1000次,且推出力达到6盎司以上,保证长期使用的稳定性。

    应用案例和使用建议


    应用案例:
    - 数据中心和服务器: QTH-30-XX-D-XX 可用于构建高速数据传输通道,提高数据中心和服务器的效率。
    - 工业自动化设备: 在自动化生产线中,该连接器能够实现可靠的数据通信,减少停机时间和维护成本。
    - 医疗设备: 高密度的布线能力和可靠的信号传输特性使其适用于医疗成像和其他精密设备。
    使用建议:
    - 在安装过程中,应严格按照技术手册的要求进行操作,确保插针位置准确,避免出现误配。
    - 对于高密度的应用场合,可以考虑使用多排差分对结构以提高数据传输速率和稳定性。
    - 在处理高温环境时,应选用更高温等级的材料和镀层,以确保连接器的正常工作。

    兼容性和支持


    QTH-30-XX-D-XX 可与其他SAMTEC公司的同类产品兼容,便于进行系统升级和扩展。制造商提供了详尽的技术文档和支持服务,包括电话和技术邮件支持,以及在线论坛,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:如何确保插针的正确插入?
    - 解决方案: 在插入前,仔细检查每个插针的位置,确保其与插座完全对齐。必要时,可以使用专用工具辅助插针插入。
    - 问题2:如何应对高温环境下的工作要求?
    - 解决方案: 选用具有更高温度等级的材料和镀层,以确保连接器在高温环境下仍能保持良好的性能和寿命。
    - 问题3:如何处理差分对之间的信号干扰?
    - 解决方案: 采用差分对设计,将信号线放置在尽可能近的位置,减少外部电磁干扰的影响。

    总结和推荐


    综上所述,QTH-30-XX-D-XX 是一款非常优秀的电子元器件产品,具备高密度布线、优异的信号完整性和多种插针及锁定机制选项等特点。它在高速数据传输、自动化控制和医疗设备等多个领域有着广泛的应用前景。如果您正在寻找一种高性能、高可靠性的连接器解决方案,QTH-30-XX-D-XX 将是一个值得信赖的选择。

QTH-020-02-L-D-DP-A-K参数

参数
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 40pin
接合堆叠高度 8mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
