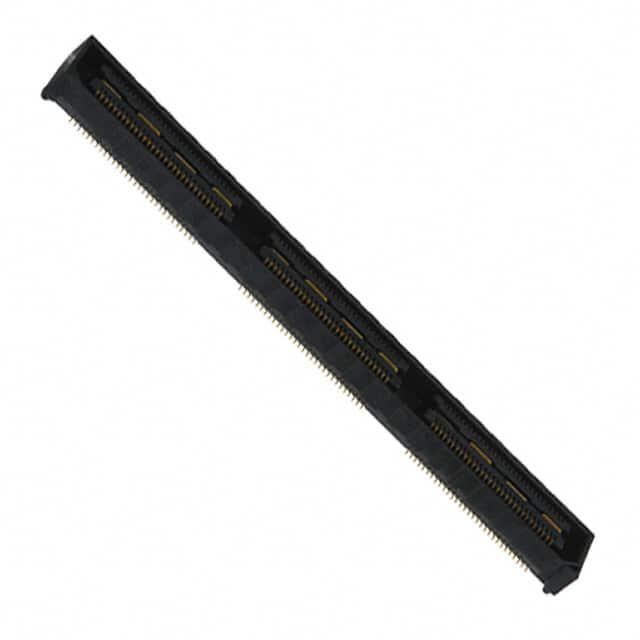

QSH-090-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排母 高速接地平面排母, QSH系列, 直角, 表面
供应商型号: SR-QSH-090-01-F-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-090-01-F-D-A

QSH-090-01-F-D-A概述


    产品简介


    本文档介绍的是由Samtec公司设计和制造的一款双排高密度插座组装件,型号为QSH-XXX-01-X-D-XXX-X-XX。该产品主要用于电子设备中作为连接器,适用于多种应用场景。其主要功能是通过提供可靠的电连接点来实现电路之间的高效传输。此产品广泛应用于计算机、通讯设备、工业自动化设备等多个领域。

    技术参数


    - 引脚数: 每行最多可支持30个位置(取决于具体型号)
    - 行规格: 双行
    - 选项: 支持多种附加功能,如对齐销(Alignment Pins)、锁定夹(Locking Clips)、导引柱(Guide Posts)等
    - 封装方式: 支持托盘包装(Tray)和带卷(Tape & Reel)
    - 接触电阻: 最小值8盎司
    - 最大尺寸变化: ±0.002英寸
    - 绝缘材料: LCP UL94V-0,颜色:黑色
    - 插针材料: 磷青铜
    - 镀层规格: 可选多种镀层,如选择性金镀(Selective Gold)、闪镀金(Flash Gold)等

    产品特点和优势


    1. 双排设计:使得同一块PCB板上能够容纳更多的连接点,提高空间利用率。
    2. 高密度插针:每行可容纳最多30个插针,极大提升了单位面积内的接插能力。
    3. 多选项功能:提供多种附加功能选项,可以根据实际需求灵活选择,提高了产品的灵活性和适用性。
    4. 优良的材料:采用UL认证的LCP绝缘材料和磷青铜接触材料,确保长期使用稳定可靠。

    应用案例和使用建议


    根据技术手册提供的信息,这款插座连接器适用于计算机、通讯设备及工业自动化设备等多种场景。例如,在服务器系统中,这种高密度的插座可以有效增加主板上的接口数量,提升系统的扩展能力。使用建议方面,用户应该注意合理规划电路布局,避免在安装过程中产生过多的机械应力,导致插针变形或者损坏。另外,对于需要更高可靠性的情况,建议使用带有对齐销或锁定夹的版本。

    兼容性和支持


    此产品与其他电子元器件具有良好的兼容性,适用于标准的电路板生产流程。Samtec公司提供全方位的技术支持和服务,包括定制化服务、安装指导以及售后维修等,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题一:插入力过大
    - 解决方案:检查是否选择了正确的锁定选项,某些锁定选项可能会增加插入力,如果不需要,可以考虑使用非锁定版本。
    - 问题二:插针损坏
    - 解决方案:确保插针和插座之间没有异物,并且按照正确的顺序进行安装。如果插针仍然损坏,建议联系技术支持获取进一步的帮助。

    总结和推荐


    综上所述,QSH-XXX-01-X-D-XXX-X-XX双排高密度插座连接器凭借其高密度、多选项、优良材料等特点,在多种应用场景中展现出强大的功能和可靠性。对于追求高效、稳定连接的用户来说,这是一款值得推荐的产品。同时,Samtec公司提供的优质售后服务也为用户的使用体验提供了有力保障。

QSH-090-01-F-D-A参数

参数
触头镀层厚度 76nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 180pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
长*宽*高 61.38mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-090-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-090-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-090-01-F-D-A QSH-090-01-F-D-A数据手册

QSH-090-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
48+ $ 7.675 ¥ 65.4678
144+ $ 7 ¥ 59.71
288+ $ 6.45 ¥ 55.0185
528+ $ 6.125 ¥ 52.2463
1008+ $ 5.7875 ¥ 49.3674
2544+ $ 4.6 ¥ 39.238
库存: 695
起订量: 48 增量: 1
交货地:
最小起订量为:48
合计: ¥ 3142.45
