QFS-078-06.25-SL-D-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距156p双排排母, QFS系列, 直角, 通孔安装
供应商型号: 3664773
供应商: 海外现货
标准整包数: 1

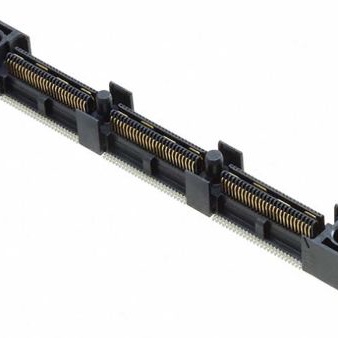

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-078-06.25-SL-D-A

QFS-078-06.25-SL-D-A概述


    产品简介


    QFS系列是Samtec公司推出的一种高可靠性、高性能的电子元器件,适用于电源管理及信号传输的应用场景。其典型型号包括QFS–026–04.25–L–D–A和QFS–032–04.25–L–D–DP–A。这类产品主要用于工业自动化、通信系统和计算机外围设备等领域,具备强大的电气特性和广泛的适用性。

    技术参数


    | 参数名称 | 值 |

    | 引脚间距 | 0.635 mm (.025") |
    | 每排引脚数 | 52(单端模式);16对(差分模式) |
    | 引脚镀层 | 金镀层(0.25 µm)+ 镍镀层(1.27 µm) |
    | 接触材料 | 磷青铜 |
    | 绝缘材料 | 液晶聚合物 |
    | 电流承载能力 | 单个引脚:2.6 A;整体接地平面:15.7 A |
    | 工作电压 | 300 VAC(与QMS配合使用) |
    | 工作温度范围 | -55 °C 到 +125 °C |
    | 罗马II限制(RoHS) | 合格 |
    | 引脚共面性 | ≤0.10 mm (0.004") |
    | 高度堆叠 | 15.24 mm 至 22 mm |

    产品特点和优势


    1. 增强型金属平面:具有内置的金属平面,可作为电源或接地连接,提高了电气性能。
    2. 插入深度增加:增强了机械强度,适合严苛的应用环境。
    3. 高电流承载能力:每个引脚可承受2.6 A的电流,接地平面最大可达15.7 A,确保高功率需求下的稳定性。
    4. 耐温宽泛:工作温度范围从-55°C到+125°C,适应各种恶劣环境。
    5. 兼容多种规格:支持不同长度和样式,且符合行业标准,如PCI/104-Express™和SUMIT™。

    应用案例和使用建议


    - 工业自动化:利用高可靠性与高电流承载能力,应用于自动生产线控制系统中。
    - 通信系统:在高速信号传输场合中使用,实现高效稳定的信号交换。
    - 计算机外围设备:应用于服务器和存储设备,满足高性能需求。
    使用建议:考虑到产品需保持良好的机械稳定性,安装时应注意避免强烈震动,特别是在恶劣环境中使用时,还需额外提供稳固支撑结构以防止误接或松动。

    兼容性和支持


    QFS系列产品与多种其他组件兼容,例如UMPT/UMPS,适合构建灵活的两部分电源/信号解决方案。对于特定的设计要求,可咨询Samtec公司获得技术支持和定制服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时无法完全对接 | 确认板间距适配正确(15.24 mm 或 22 mm),并选择合适的支撑装置。 |
    | 引脚弯曲损坏 | 使用专用工具进行插拔操作,避免手动强行插拔。 |
    | 信号传输不稳定 | 检查引脚共面性,确认焊接工艺合格。 |

    总结和推荐


    QFS系列因其卓越的电气性能和高可靠性,在多种应用场景中表现出色。除了广泛的应用领域外,还具备强大的电流承载能力和广泛的温度适应性,使其在市场上具备显著的竞争优势。基于上述优点,本产品值得推荐用于需要高性能和高稳定性的电子系统中。

QFS-078-06.25-SL-D-A参数

参数
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 9.04mm
针脚数 156pin
接合堆叠高度 12mm,13mm,16mm
触头镀层厚度 250nm
长*宽*高 65.04mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-078-06.25-SL-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-078-06.25-SL-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-078-06.25-SL-D-A QFS-078-06.25-SL-D-A数据手册

QFS-078-06.25-SL-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 131.3812
10+ ¥ 129.0351
25+ ¥ 129.0351
50+ ¥ 126.689
264+ ¥ 126.689
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 131.38
直接购买
加入购物车
