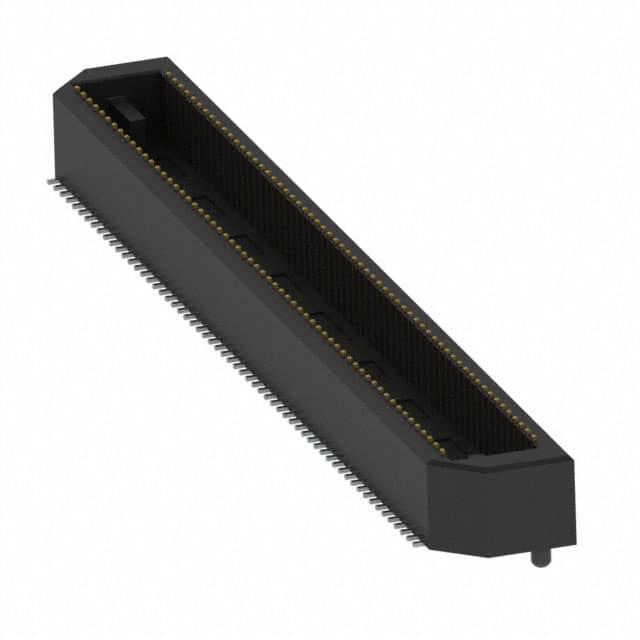

BTE-060-01-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 5.03mm 4.06mm 76nm 金 SMD,P=0.8mm 贴片安装 52mm(长度)*7.11mm(高度)
供应商型号: 200-BTE06001FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BTE-060-01-F-D-A

BTE-060-01-F-D-A概述


    产品简介


    BTE-XXX-XX-X-D-XX 系列连接器是Samtec公司推出的一款高性能电子元器件,主要用于工业自动化、通讯设备、医疗仪器及消费电子产品等领域。该系列连接器提供多种选项和配置,以满足不同应用场景的需求。

    技术参数


    | 参数 | 规格 |

    | 针位间距 | 0.800mm (0.0315英寸) |
    | 针位直径 | 1.638mm (0.0645英寸) |
    | 最大针位数量 | 6.172mm (0.2430英寸) |
    | 非通孔(NPTH) | 1.194mm (0.0470英寸) |
    | 适用选项 | -A, -LC |
    | 推荐PCB布局厚度 | 0.152mm (0.0060英寸) |

    产品特点和优势


    - 高密度设计:针位间距小,适用于空间受限的应用场景。
    - 多功能选项:提供多种选项和配置,适应不同应用需求。
    - 可靠性高:采用高质量材料,确保长时间稳定运行。
    - 易于安装和维护:标准化设计便于生产和维护。

    应用案例和使用建议


    应用案例:
    - 在工业自动化领域用于设备之间的高速信号传输。
    - 在医疗仪器中用于传感器信号采集。
    使用建议:
    - 在PCB布局设计时需考虑针位间距,避免短路现象发生。
    - 根据具体应用选择合适的选项(如-A或-LC),提高产品适用性。

    兼容性和支持


    - 兼容性:与市场上常见的PCB设计工具兼容。
    - 支持服务:Samtec公司提供全方位的技术支持和售后服务,包括设计咨询、故障排查和定期维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中针位损坏 | 使用专用安装工具,并确保安装力均匀分布。 |
    | 连接信号质量不佳 | 检查针位间距和接触面积是否符合要求,必要时更换高质量针位。 |

    总结和推荐


    总结:
    BTE-XXX-XX-X-D-XX 系列连接器凭借其高密度设计、多功能选项和可靠性高等特点,在多个应用领域表现出色。标准化设计和良好的兼容性使其成为市场上一款极具竞争力的产品。
    推荐:
    综合来看,这款连接器非常适合应用于对空间要求高且需要可靠信号传输的场合。建议根据具体应用场景选择合适的配置,并结合Samtec公司提供的技术支持进行优化部署。

BTE-060-01-F-D-A参数

参数
触头镀层
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5.03mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
长*宽*高 52mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

BTE-060-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BTE-060-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC BTE-060-01-F-D-A BTE-060-01-F-D-A数据手册

BTE-060-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7265 ¥ 39.9389
55+ $ 4.0824 ¥ 34.4963
110+ $ 3.8448 ¥ 32.4886
253+ $ 3.4992 ¥ 29.5682
506+ $ 3.2235 ¥ 27.2386
1001+ $ 3.0345 ¥ 25.6415
2508+ $ 2.667 ¥ 22.5362
库存: 37
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.93
直接购买
加入购物车
