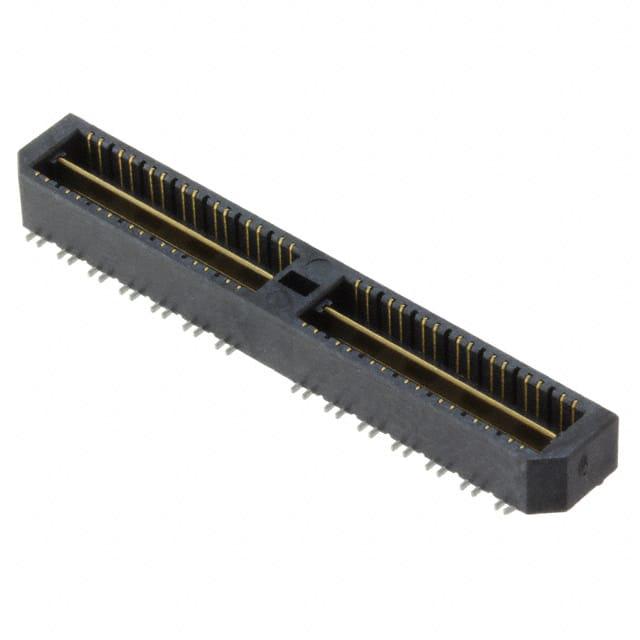

QTE-028-01-L-D-DP-A-K

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 800μm 2 56pin 5mm 4.27mm 250nm 金 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: 200-QTE02801LDDPAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-028-01-L-D-DP-A-K

QTE-028-01-L-D-DP-A-K概述


    产品简介


    本产品为一种高密度差分对(Differential Pairs)的终端组装,主要用于高速信号传输的应用场景。该产品提供多种配置选项,以满足不同应用场景的需求。其核心功能是实现高效的数据传输,适用于通信、计算、存储系统等多个领域的高性能连接需求。

    技术参数


    - 位置数量:每行最多可达到056个位置,具体取决于型号(-014, -028, -042, -056, -070)。
    - 行规格:支持双排配置(使用QTE-20-XX-D-XX 和 QTEH-20-XX-D-XX)。
    - 接触区域镀层:提供多种选择,如3µ" Flash Gold, 10µ" Light Gold, 30µ" Heavy Gold等。
    - 引脚长度:有多种规格可供选择,包括.1680英寸、.2861英寸等。
    - 兼容性:部分配置可能需要特定的辅助部件,例如锁扣夹(Locking Clips)、导向柱(Guide Posts)等。
    - 其他选项:还提供了引脚定位销(Alignment Pins)、防松装置(Retention Options)等特殊选项。

    产品特点和优势


    1. 高密度设计:支持每行多达56个位置,非常适合高密度信号接口的设计。
    2. 多重镀层选择:提供了多种金属镀层选项,确保在不同环境下的可靠性和长期稳定性。
    3. 灵活配置:通过丰富的选项组合,可以针对不同的应用场景进行个性化定制。
    4. 坚固耐用:采用了磷青铜材料,具有良好的机械强度和抗腐蚀性能。
    5. 易用性:提供多种安装辅助选项,方便装配过程中的操作和调试。

    应用案例和使用建议


    - 应用案例:适用于数据中心、服务器、交换机、网络设备、工业控制等领域,特别是需要高密度、高速率传输的应用场景。
    - 使用建议:在安装过程中需特别注意镀层的选择,根据实际应用环境选择合适的镀层类型。同时,在配置多个组件时应注意相互之间的兼容性,避免因配置不当导致的性能下降。

    兼容性和支持


    - 兼容性:此产品提供了多种引脚选项和辅助部件,但某些特殊配置可能需要额外的配件才能正常使用。用户在选购前应仔细查阅产品文档,确保所选配件的兼容性。
    - 支持:Samtec公司提供了详尽的技术支持和服务,用户可通过电话或电子邮件方式联系技术支持团队,获取相关技术文档和帮助。

    常见问题与解决方案


    - 问题1:在安装过程中发现接触不良。
    - 解决方案:检查是否正确选择了引脚镀层类型,并确认所有连接件已正确安装到位。

    - 问题2:在高湿度环境下出现腐蚀现象。
    - 解决方案:建议使用具有更好防腐蚀性能的镀层类型,如Heavy Gold镀层。

    总结和推荐


    总体来看,这款差分对终端组装产品凭借其高密度设计、多样的镀层选择和灵活的配置选项,在高速信号传输领域表现优异。然而,其复杂性也意味着用户在选择和安装过程中需格外注意各部件间的兼容性和正确的操作方法。对于那些需要高密度、高性能信号传输的应用场合,我们强烈推荐使用这一产品。

QTE-028-01-L-D-DP-A-K参数

参数
类型 Differential Pair Array,Male
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 56pin
接合堆叠高度 5mm
触头镀层厚度 250nm
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
