首页  >  产品百科  >  BTH-060-01-F-D-A

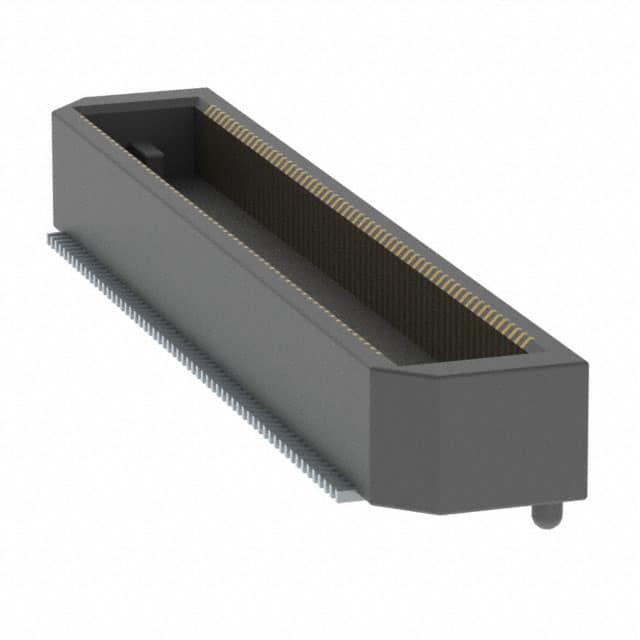

BTH-060-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, BTH系列, 直角
供应商型号: 200-BTH06001FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BTH-060-01-F-D-A

BTH-060-01-F-D-A概述

    电子元器件产品技术手册概述

    1. 产品简介


    本手册介绍了由Samtec Inc.生产的双排终端组装件,型号为BTH-XXX-XX-X-D-XX-X-XX。该产品属于电子连接器的一种,主要功能是在印刷电路板(PCB)之间提供可靠的电气连接。其典型的应用领域包括计算机、通信设备、医疗设备、工业自动化系统等。

    2. 技术参数


    - 连接器类型: 双排终端组装件
    - 插针数量: 可选择30到150个位置
    - 引脚规格: 0.5mm
    - 引脚长度: -01至-06不同样式提供不同长度
    - 引脚风格: -01至-09多种选项
    - 材料: 绝缘体采用黑色LCP,端子采用磷青铜
    - 尺寸: 见下图(附带图表)
    - 公差: 公差详见图纸说明
    - 锁扣选项: 支持自动安装(仅限-01至-02样式)

    3. 产品特点和优势


    - 高可靠性: 高质量的磷青铜端子提供了出色的电气性能和长期稳定性。
    - 多样化设计: 提供多种引脚长度和数量的选择,满足不同的应用需求。
    - 锁扣功能: 提供自动安装和手动安装两种方式,增加了安装的灵活性和便捷性。
    - 防火认证: 符合UL 94V-O标准,具备优秀的阻燃性能。
    - 兼容性强: 能够广泛应用于各种电子设备,具有较强的兼容性。

    4. 应用案例和使用建议


    - 应用场景: 广泛用于计算机、通信设备、医疗设备和工业自动化系统中,实现可靠的电气连接。
    - 使用建议: 在安装过程中应确保所有引脚正确对齐,以避免短路或其他电气故障。特别是在高插入力需求的情况下,建议手动安装带有锁扣选项的部件。

    5. 兼容性和支持


    - 兼容性: 该产品可以与其他电子元件和设备良好兼容,满足不同系统的集成要求。
    - 支持: Samtec Inc.提供全面的技术支持和维护服务,用户可以通过官网联系获取帮助。

    6. 常见问题与解决方案


    - 问题1: 安装过程中出现引脚变形。
    - 解决办法: 确保正确的安装工具和适当的安装压力,避免过度用力。
    - 问题2: 插头无法完全插入插座。
    - 解决办法: 检查是否有异物阻挡,并确认引脚是否正确对齐。

    7. 总结和推荐


    这款双排终端组装件凭借其高可靠性、多样化的配置和良好的兼容性,在众多应用场景中表现出色。其广泛的应用范围和优异的电气性能使其成为市场上极具竞争力的产品。因此,我们强烈推荐使用这款产品,特别是对于需要高度可靠电气连接的应用场合。
    以上内容仅供参考,具体使用请遵循制造商的技术手册和相关规范。

BTH-060-01-F-D-A参数

参数
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 120pin
长*宽*高 35mm*5.969mm*7.11mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

BTH-060-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BTH-060-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC BTH-060-01-F-D-A BTH-060-01-F-D-A数据手册

BTH-060-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.14 ¥ 34.983
120+ $ 3.3588 ¥ 28.3819
300+ $ 2.9916 ¥ 25.279
540+ $ 2.6565 ¥ 22.4474
1020+ $ 2.541 ¥ 21.4715
2520+ $ 2.415 ¥ 20.4068
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.98
直接购买
