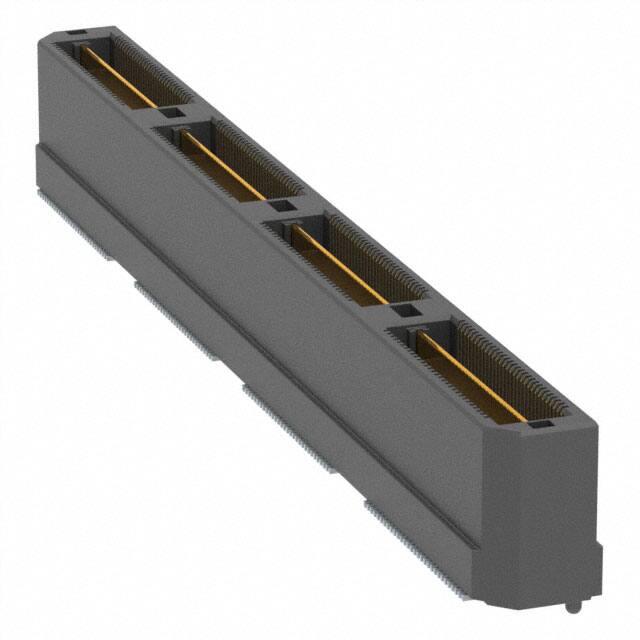

QTH-120-03-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 240pin 11mm 10.27mm 76nm 金 贴片安装 80mm(长度)*7.11mm(高度)
供应商型号: SR-QTH-120-03-F-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-120-03-F-D-A

QTH-120-03-F-D-A概述


    产品简介


    产品类型与主要功能
    本产品名为QTH-30-XX-D-XX-A,是一种双排高密度终端装配,采用0.5毫米间距设计。这种装配特别适用于需要高密度连接的应用场景,例如计算机主板、服务器接口以及其他通信设备。其主要功能是提供稳定的信号传输和接地连接,确保电子系统的可靠运行。
    应用领域
    QTH-30-XX-D-XX-A广泛应用于计算机、电信设备、医疗设备及工业自动化等领域。它尤其适合于需要高密度连接的应用,如多核处理器板、高性能服务器、存储系统和高速网络设备。

    技术参数


    | 参数 | 规格 |

    | 针脚数 | -030, -060, -090, -120, -150 |
    | 针脚间距 | 0.5 mm |
    | 工作温度范围 | -40°C至+85°C |
    | 推出力 | -01与-02型:≥6 oz |
    | 接地保留力 | ≥1 lb |
    | 材料 | 绝缘体:LCP UL94V-0 |
    端子与接地平面:磷青铜 |
    | 最大公差 | ±0.002英寸 |
    | 插拔寿命 | >1000次循环 |

    产品特点和优势


    1. 高密度设计:采用0.5 mm间距设计,可实现更高密度的连接,节省空间并提高整体系统的集成度。
    2. 多种插头选项:支持多种插头选项(如对齐销、摩擦锁、锁定夹等),以适应不同的应用需求。
    3. 卓越的稳定性:最小推出力为6 oz,最小接地保留力为1 lb,确保连接稳定可靠。
    4. 多功能性和灵活性:提供多种选择,包括金涂层厚度、端子样式、封装方式等,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    QTH-30-XX-D-XX-A已在计算机主板和服务器连接器中得到广泛应用。例如,在多核处理器主板上,这些连接器可以提供高效可靠的信号传输路径,确保数据的高速传递和处理。
    使用建议
    1. 对准销选项:在安装过程中务必正确使用对准销,确保插头与插座完美对齐,避免误插入或损坏连接器。
    2. 锁定机制:在高震动环境中,考虑使用锁定夹或锁定销以增强稳定性。
    3. 防静电措施:在操作过程中应采取防静电措施,防止静电对连接器造成损害。
    4. 定期检查:定期检查连接器的外观和插拔状态,确保长期稳定的工作。

    兼容性和支持


    QTH-30-XX-D-XX-A支持多种封装方式,包括盘装、带状卷盘等,方便客户根据自身需求选择合适的包装形式。此外,厂商提供全面的技术支持和售后服务,包括详细的使用指南和技术咨询。

    常见问题与解决方案


    1. 问题:连接器无法正常插入
    - 解决方案:检查对准销是否正确安装,确保插头与插座对齐无误。
    2. 问题:接触电阻异常
    - 解决方案:确认插头和插座清洁无污,必要时重新涂抹导电膏。
    3. 问题:插拔寿命不足
    - 解决方案:定期检查连接器,必要时更换磨损部件或进行维护。

    总结和推荐


    QTH-30-XX-D-XX-A是一款高性能的双排高密度终端装配,具备高密度设计、多样化的插头选项和卓越的稳定性。它非常适合于计算机、电信和工业自动化领域的高要求应用。通过提供多种插头选项和出色的可靠性,这款连接器在市场上具有很强的竞争优势。因此,我强烈推荐此产品用于各种高密度连接需求的应用场合。

QTH-120-03-F-D-A参数

参数
针脚数 240pin
接合堆叠高度 11mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 10.27mm
长*宽*高 80mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
