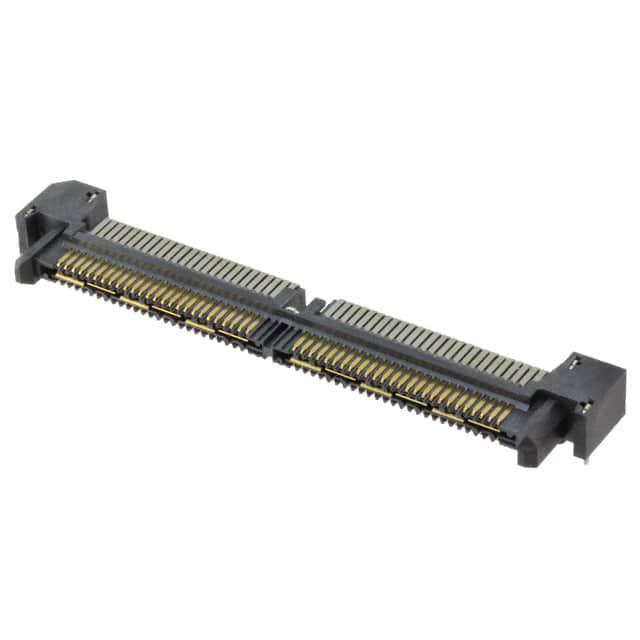

QRM8-052-01-L-RA-GP

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距104p双排排针 板对板连接器, Q Rate QRM8系列, 直角, 通孔安装
供应商型号: 3864951
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRM8-052-01-L-RA-GP

QRM8-052-01-L-RA-GP概述

    # QRM8 系列 0.8mm Q-Rate 右角连接器技术手册

    产品简介


    QRM8 系列是 Samtec 推出的一款高性能 0.8mm Q-Rate 右角连接器。该系列连接器以其独特的设计和卓越的电气性能著称,广泛应用于电信、数据通信、工业控制以及消费电子等领域。该系列产品具有多种配置选择,包括不同引脚数(-026, -052, -078 每行)、尾部焊料类型和安装选项(如直角安装和带导柱版本),为用户提供了极大的灵活性。
    主要功能
    - 提供高达 0.8mm 的间距。
    - 高度集成的右角设计。
    - 兼容多种引脚数,满足不同电路板布局需求。
    应用领域
    - 电信设备:路由器、交换机。
    - 数据通信:服务器背板连接。
    - 工业自动化:人机界面、可编程逻辑控制器。
    - 消费电子产品:智能家电、便携式设备。

    技术参数


    以下为 QRM8 系列连接器的关键技术规格:
    | 参数 | 规格值 |

    | 接触材料 | 磷青铜 |
    | 绝缘材料 | LCP UL94V-0,黑色 |
    | 尾部焊料类型 | 1.57mm 或 2.36mm PCB |
    | 镀层规格 | 30μ" 选择性金(接触区域) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 引脚数 | -026、-052、-078 每行 |
    | 板厚兼容性 | 1.57mm 或 2.36mm PCB |
    其他特性
    - 最大摆动量:±3°。
    - 插拔力:信号端 ≥2.22N,接地端 ≥4.45N。
    - 符合 RoHS 和无卤素环保标准。

    产品特点和优势


    QRM8 系列连接器具备以下独特功能和优势:
    1. 紧凑设计:0.8mm 的间距设计使连接器能够在有限的空间内提供更高的密度。
    2. 卓越性能:通过磷青铜材料和精密制造工艺确保出色的电气性能和机械稳定性。
    3. 灵活性高:支持多种配置,满足多样化的应用场景需求。
    4. 易用性强:直角安装方式简化了 PCB 布局,适合各种复杂的设计。
    5. 耐用可靠:高强度绝缘材料及精确的公差保证了长期使用的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    - 服务器背板:利用其高密度设计,QRM8 连接器可有效支持高速数据传输。
    - 工业设备:紧凑的外形和坚固的结构使其非常适合恶劣环境下的应用。
    - 智能家居:多配置选项方便设计师根据具体需要选择合适的型号。
    使用建议
    - 在设计阶段,应充分考虑 PCB 的厚度及布线规则以匹配尾部焊料类型。
    - 为了最大化可靠性,在高频应用场景中可以选用镀金接触区的版本。
    - 在安装过程中注意确保导柱或导向套的正确对齐,以避免连接器受损。

    兼容性和支持


    兼容性
    QRM8 系列连接器支持标准 PCB 制造工艺,能够轻松适配大多数主流设计。此外,-GP 版本还配备了导柱,便于实现精准定位。
    支持服务
    Samtec 提供详尽的技术文档、样品支持及售后服务。客户可通过电子邮件或电话直接联系 Samtec 客服团队,获取专业指导和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法牢固固定 | 检查焊点是否清洁且焊接良好。 |
    | 插拔力过大 | 确保接触表面未氧化并重新测试。 |
    | 引脚变形 | 调整插入工具的角度并缓慢操作。 |

    总结和推荐


    综合评估
    QRM8 系列连接器凭借其紧凑设计、优异性能和多样化配置,成为众多行业客户的理想选择。无论是对于追求高性能的小型化应用还是需要强韧耐用性的工业场景,它都表现出色。
    推荐结论
    我们强烈推荐 QRM8 系列连接器用于需要高密度连接的应用场合。其卓越的电气特性和可靠性使其成为现代电子设计不可或缺的一部分。

QRM8-052-01-L-RA-GP参数

参数
接合堆叠高度 -
触头镀层厚度 250nm
类型 Array,Male Pins
间距 800μm
排数 2
触头镀层
板上高度 -
针脚数 104pin
长*宽*高 58.26mm(长度)*11.8mm(高度)
通用封装 SMD,P=0.8mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRM8-052-01-L-RA-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRM8-052-01-L-RA-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRM8-052-01-L-RA-GP QRM8-052-01-L-RA-GP数据手册
