QFS-052-04.25-H-D-A-P

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 104pin 10mm,11mm,14mm 7.06mm 760nm 金 SMD,P=0.64mm 贴片安装 43.7mm(长度)*8.13mm(高度)
供应商型号: 200-QFS05204.25HDAP
供应商: Mouser
标准整包数: 1

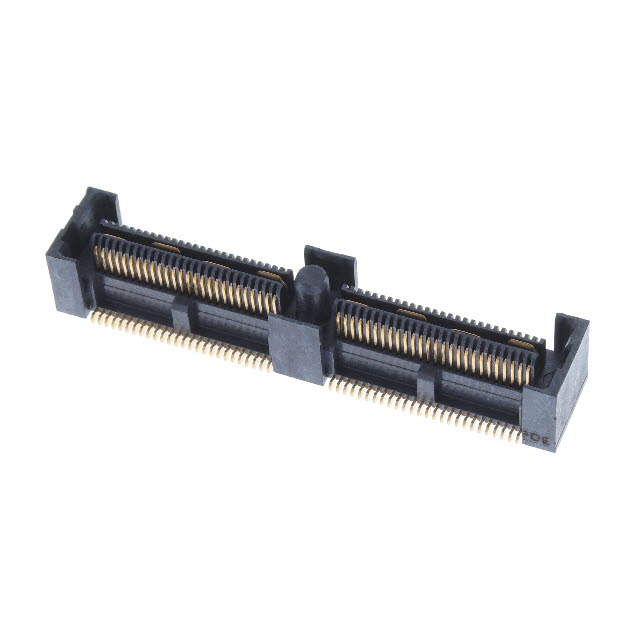

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-052-04.25-H-D-A-P

QFS-052-04.25-H-D-A-P概述


    产品简介




    QFS系列电子元器件是一种专为高速信号传输和高电流承载能力设计的高性能连接器。QFS系列支持单端和差分对连接方式,广泛应用于工业自动化、通信设备、服务器、计算机外设等领域。该系列产品通过提供稳定的电源和接地路径,满足现代电子系统对可靠性和性能的需求。


    技术参数




    - 绝缘材料:液晶聚合物(LCP)
    - 接触与接地平面材料:磷青铜
    - 电镀:金层(10 µ",0.25 µm)覆盖镍层(50 µ",1.27 µm),接地平面尾部为锡
    - 电流承载能力:
    - 接触:每针2.6 A(2针供电)
    - 接地平面:每个接地平面15.7 A(1个接地平面供电)
    - 电压等级:300 VAC
    - 工作温度范围:-55 °C 至 +125 °C
    - 符合RoHS标准


    产品特点和优势




    QFS系列连接器的独特之处在于其强大的机械稳定性、高效能的信号传输能力和广泛的电气特性。它的金属平面增加了插入深度,特别适用于需要高抗振性的场合。此外,它支持多种配置选项,如单端连接(-D)和差分对连接(-D-DP),并且可以根据客户需求定制不同的插针排列和引脚样式。其高电流承载能力和宽广的工作温度范围使得该系列连接器在各种严苛环境中都能表现出色。


    应用案例和使用建议




    QFS系列连接器常用于需要高可靠性和稳定性的应用中,例如工业控制板、网络设备和服务器等。在使用时,需注意以下几点:

    - 确保正确的安装顺序,避免不必要的应力损伤。
    - 选择合适的引脚样式和数量以匹配具体的电气需求。
    - 在高振动环境下使用时,确保使用专用支架或支撑结构,以增强稳定性。


    兼容性和支持




    QFS系列连接器与SUMIT™和PCI/104-Express™系列其他型号兼容,可作为灵活的两件式电源/信号解决方案的一部分。对于更复杂的组装需求,客户可以联系Samtec的技术支持团队以获取更多帮助。同时,Samtec还提供了详细的参考设计指南和技术文档,以便于用户在设计阶段顺利进行。


    常见问题与解决方案




    1. 问题:连接器未能完全座合。
    - 解决方案:检查是否有足够的空间容纳座合机构,并确保正确安装所需的站脚(standoffs)。

    2. 问题:接触电阻不稳定。
    - 解决方案:确认所有接触面清洁无尘,重新安装并调整连接器位置。


    总结和推荐




    总体而言,QFS系列连接器是一款高可靠性和高性能的产品,尤其适合需要高电流承载能力和宽工作温度范围的应用。其独特的金属平面设计、多种配置选项及高效的信号传输能力使其在市场上具有较强的竞争力。因此,强烈推荐使用QFS系列连接器来满足现代电子系统对可靠性和性能的要求。

QFS-052-04.25-H-D-A-P参数

参数
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 104pin
接合堆叠高度 10mm,11mm,14mm
触头镀层厚度 760nm
长*宽*高 43.7mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-052-04.25-H-D-A-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-052-04.25-H-D-A-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-052-04.25-H-D-A-P QFS-052-04.25-H-D-A-P数据手册

QFS-052-04.25-H-D-A-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.9885 ¥ 194.2528
104+ $ 16.7265 ¥ 141.3389
260+ $ 15.309 ¥ 129.3611
520+ $ 12.4635 ¥ 105.3166
库存: 86
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 194.25
