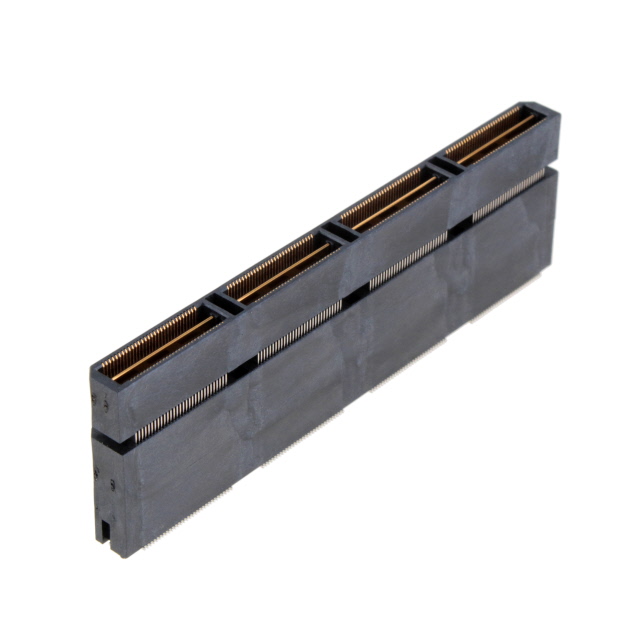

QTH-120-07-L-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 240pin 25mm 24.23mm 250nm 金 SMD,P=0.5mm 贴片安装 80mm(长度)*7.11mm(高度)
供应商型号: 200-QTH12007LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-120-07-L-D-A

QTH-120-07-L-D-A概述

    电子元器件产品技术手册
    本技术手册介绍了一种高密度双排终端组件,广泛应用于通信、工业自动化及消费电子等领域。此组件采用精细加工技术和高品质材料制造,具有高性能和可靠性。本文将从多个方面详细解析此产品的特性及其应用情况。

    1. 产品简介


    类型:高密度双排终端组件
    主要功能:提供高效、可靠的电气连接解决方案
    应用领域:通信设备、工业控制系统、消费电子产品等

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸 | 单个位置最大尺寸为0.168英寸(4.267mm),适用于多种应用场景 |
    | 位置数 | -030, -060, -090, -120, -150(每行) |
    | 排规格 | 双排(可选) |
    | 镀层规格 | -F:3 µ'' 选择性金在接触区域,表面锡镀在尾部;
    -L:10 µ'' 选择性金在接触区域,表面锡镀在尾部;
    -H:30 µ'' 金在接触区域,3 µ'' 金镀在尾部;
    -C:50 µ'' 选择性金在接触区域,表面锡镀在尾部 |
    | 引脚样式 | -01, -02, -03, -04, -05, -06, -07, -08, -09, -10 |
    | 包装选项 | -TR:带与卷(最大位置数为090),全盘数量带与卷(最大位置数为090) |

    3. 产品特点和优势


    此组件的主要特点是其高效的电气性能和结构设计,能够在复杂环境中保持稳定。其紧凑的设计使其在空间有限的应用场景下表现出色,例如手持设备和小型化电子产品。同时,通过不同镀层规格的选择,可以满足不同应用场景下的电气性能要求。

    4. 应用案例和使用建议


    应用场景:
    - 用于高速数据传输的通信系统中
    - 在需要高可靠性的工业控制面板上
    - 适用于对体积有严格限制的手持设备
    使用建议:
    - 在设计时考虑不同引脚样式的机械强度差异,选择合适的引脚样式以提高产品的耐用性。
    - 根据具体应用需求选择不同的镀层规格,确保电气性能达到最佳状态。

    5. 兼容性和支持


    此组件兼容多种电子设备和电路板布局,可根据客户需求提供定制服务。制造商提供了全面的技术支持和售后服务,包括详细的安装指南和技术文档。

    6. 常见问题与解决方案


    - 问题:在焊接过程中出现焊点不均匀
    解决方案:检查焊接设备温度设置是否正确,确保焊点温度均匀分布。
    - 问题:在高振动环境下插头松动
    解决方案:使用锁定夹或摩擦锁来增强插头的稳定性,防止在震动情况下脱落。

    7. 总结和推荐


    综合上述信息,此款高密度双排终端组件在电气性能和机械强度方面表现优异,特别适合于需要高效稳定连接的应用场景。建议在设计初期充分考虑组件的电气特性和机械结构,以确保最终产品的性能和可靠性。总体而言,这是一款值得推荐的产品。

QTH-120-07-L-D-A参数

参数
间距 500μm
排数 2
触头镀层
板上高度 24.23mm
针脚数 240pin
接合堆叠高度 25mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
长*宽*高 80mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-120-07-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-120-07-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-120-07-L-D-A QTH-120-07-L-D-A数据手册

QTH-120-07-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.264 ¥ 281.0808
10+ $ 31.7088 ¥ 267.9394
54+ $ 28.5915 ¥ 241.5982
108+ $ 24.3705 ¥ 205.9307
252+ $ 20.769 ¥ 175.4981
库存: 94
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 281.08
