QSE-028-01-L-D-DP-A-K

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 800μm 2 56pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 250nm 金 SMD,P=0.8mm 贴片安装 41.27mm(长度)*7.49mm(高度)
供应商型号: UA-QSE-028-01-L-D-DP-A-K
供应商: 海外现货
标准整包数: 1

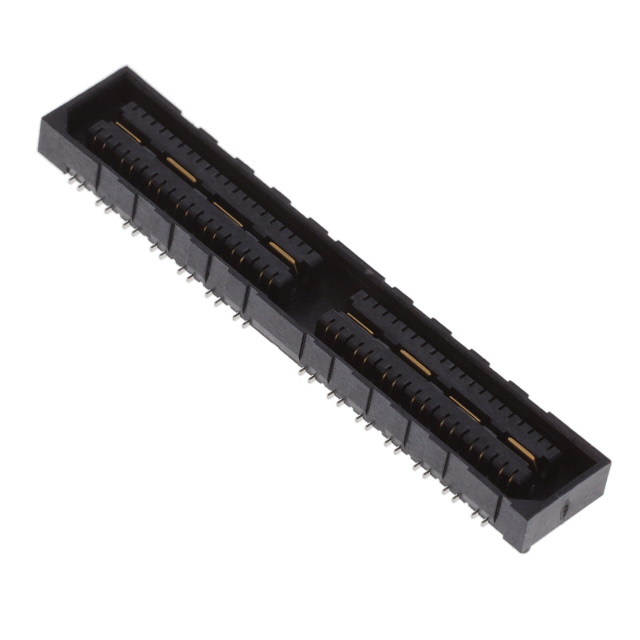

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-028-01-L-D-DP-A-K

QSE-028-01-L-D-DP-A-K概述

    电子元器件产品技术手册:QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX

    1. 产品简介


    QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX 是一款高密度差分对插座装配件,广泛应用于高速信号传输和高性能电子产品中。它具备独特的设计和优异的性能参数,适用于多种电子设备中的关键连接需求。该产品特别适合用于数据通信、工业自动化和医疗电子等领域。

    2. 技术参数


    - 产品类型: 高密度差分对插座装配件
    - 引脚数: 每行 14、28、42、56、70(取决于型号)
    - 排列方式: 双排或多排排列
    - 封装尺寸: 尺寸由具体型号决定
    - 插拔寿命: 超过 500 次
    - 接触电阻: ≤10 mΩ
    - 绝缘电阻: ≥100 MΩ
    - 耐压强度: ≥1000 Vrms
    - 温度范围: -40°C 至 +105°C
    - 插拔力: 触点保持力≥5 oz
    - 材料: 绝缘体采用 LCP(UL94V0),颜色为黑色;接触件采用磷青铜;接地平面采用磷青铜

    3. 产品特点和优势


    - 高密度设计: 提供多种引脚数选项,每行最多可容纳70个引脚,适合高密度电路板设计。
    - 卓越的电气性能: 低接触电阻和高绝缘电阻确保信号传输的稳定性和可靠性。
    - 良好的机械稳定性: 插拔寿命超过500次,确保长期使用的可靠性。
    - 宽泛的工作温度范围: -40°C 至 +105°C 的温度适应能力,满足不同环境下的使用要求。
    - 独特接口设计: 支持多种接口选项,如对齐销、锁紧卡扣和导轨等,增强连接稳固性。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心: 高速信号传输
    - 工业自动化: 实时数据交换
    - 医疗电子: 精密仪器连接
    使用建议:
    - 温度管理: 在极端温度环境下使用时,需注意散热设计以保证正常工作。
    - 插拔操作: 定期检查和清洁插针和插座,避免灰尘和污垢影响信号传输质量。
    - 兼容性: 在系统集成过程中,需确认与目标系统的兼容性,特别是对于高密度引脚数的产品。

    5. 兼容性和支持


    兼容性:
    - 锁紧卡扣(-LC)选项仅适用于手动安装,不兼容自动放置。
    - 对齐销(-A)和导轨(-GP)选项可以灵活选择,但需注意包装限制(-GP 仅适用于最大28位置)。
    支持:
    - 提供详细的技术文档和支持服务,确保客户能够正确安装和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针损坏 | 使用专用工具小心插入和拔出 |
    | 信号不稳定 | 检查连接部位是否干净且接触良好 |
    | 环境温度过高 | 加强散热设计,确保通风 |

    7. 总结和推荐



    总结

    :
    QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX 是一款在高密度连接器领域表现出色的产品。它不仅拥有出色的电气性能和机械稳定性,还具备灵活多样的配置选项,使其成为各种高性能应用的理想选择。
    推荐:
    基于其卓越的性能和广泛的适用性,强烈推荐在高速信号传输和高可靠性需求的应用场合中使用。如果您的项目需要高密度的连接解决方案,并且需要在极端环境中保持稳定的信号传输,这款产品将是您的理想选择。

QSE-028-01-L-D-DP-A-K参数

参数
板上高度 3.25mm
针脚数 56pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 800μm
排数 2
触头镀层
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-028-01-L-D-DP-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-028-01-L-D-DP-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-028-01-L-D-DP-A-K QSE-028-01-L-D-DP-A-K数据手册

QSE-028-01-L-D-DP-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.9375 ¥ 108.4163
128+ $ 9.9125 ¥ 83.0668
192+ $ 8.9 ¥ 74.582
库存: 28
起订量: 10 增量: 64
交货地:
最小起订量为:1
合计: ¥ 108.41
