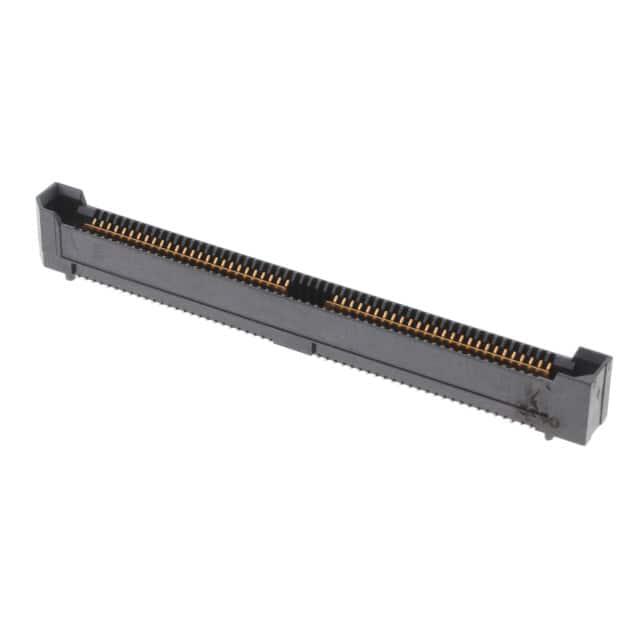

QRF8-052-05.0-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.88mm间距104p双排排母, QRF8系列, 直角, 表面
供应商型号: N-QRF8-052-05.0-L-D-A
供应商: 云汉优选
标准整包数: 1

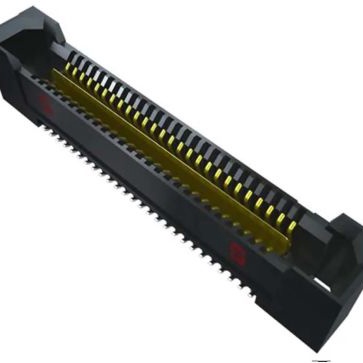

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRF8-052-05.0-L-D-A

QRF8-052-05.0-L-D-A概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍了由Samtec公司生产的QRF8系列电子元器件。这类产品主要用于高速信号传输,如数据通信和计算等领域。它们的特点是高密度、高性能和可靠性。产品采用先进的LCP材料作为绝缘体,具备轻量化和小型化的优势,广泛应用于各种需要高精度连接的应用场合。

    2. 技术参数


    - 尺寸:长度为24.80 mm(典型值),接触点间距为0.80 mm(典型值)。
    - 引脚类型:双垂直(Double Vertical)引脚设计,提供更好的稳定性。
    - 镀层规格:提供光选择性金/哑光锡镀层(Light Selective Gold / Matte Tin)、选择性金/哑光锡镀层(Selective Gold / Matte Tin)和差分对(Differential Pair)选项。
    - 包装规格:支持盘装(Tray)和带装(Tape and Reel),其中带装适用于自动化生产流程。
    - 材料:绝缘体为LCP(液晶聚合物),颜色为黑色;接触件为铍铜(BeCu),地平面为磷青铜(Phos Bronze)。
    - 工作环境:能够在广泛的温度范围内工作,且具有高机械强度和良好的耐腐蚀性。
    - 其他参数:
    - 最大凸起允许量:0.038 mm(0.0015 in)
    - 最小推力要求:信号针1.80 N(0.4 lb),地平面4.44 N(1 lb)

    3. 产品特点和优势


    - 高密度布局:由于采用了双垂直引脚设计,可以实现更高的引脚密度,满足紧凑型设计的需求。
    - 优异的电气性能:选用高质量材料和精密加工工艺,确保信号传输的稳定性和低损耗。
    - 良好的机械强度:高机械强度确保在长时间使用过程中保持稳定的接触性能。
    - 广泛的温度范围适应性:能够在宽广的温度范围内工作,适应多种应用场景。

    4. 应用案例和使用建议


    - 数据通信:适用于数据中心内部高速数据传输的连接。
    - 计算设备:适合于高性能计算机板卡间的互连。
    - 工业自动化:可用于需要高可靠性连接的工业控制系统。
    使用建议:
    - 在安装过程中要确保正确的装配方向和位置,以避免接触不良。
    - 使用前应仔细检查每个接触点的状态,确保无损坏或变形。
    - 为了提高系统的稳定性和可靠性,建议结合使用带有接地引脚的产品。

    5. 兼容性和支持


    - 兼容性:该产品具有与特定型号的引导柱(Guide Post)和其他部件的兼容性,但必须匹配相同选项的部件才能正确配合使用。
    - 支持:Samtec公司提供了详尽的技术文档和支持服务,用户可以通过其官方网站获取更多信息或联系技术支持。

    6. 常见问题与解决方案


    - 问题:连接不稳定。
    - 解决方案:检查是否有错误的装配方向或位置,确保所有的接触点都正确地插入到对应的孔位中。

    - 问题:信号传输质量不佳。
    - 解决方案:确认连接器的镀层和材料是否符合要求,检查接触点是否有损伤或污垢,必要时重新清洁或更换部件。

    7. 总结和推荐


    综上所述,QRF8系列电子元器件凭借其高密度布局、优异的电气性能和广泛的适用范围,在数据通信、计算设备和工业自动化等领域具有显著的竞争优势。对于需要高可靠性和高性能连接的应用,强烈推荐使用这款产品。

QRF8-052-05.0-L-D-A参数

参数
针脚数 104pin
接合堆叠高度 7mm,10mm,12mm
触头镀层厚度 250nm
类型 Array,Female Sockets
间距 800μm
排数 2
触头镀层
板上高度 5mm
长*宽*高 53.17mm(长度)*4.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
