首页  >  产品百科  >  QRF8-026-01-L-RA-GP

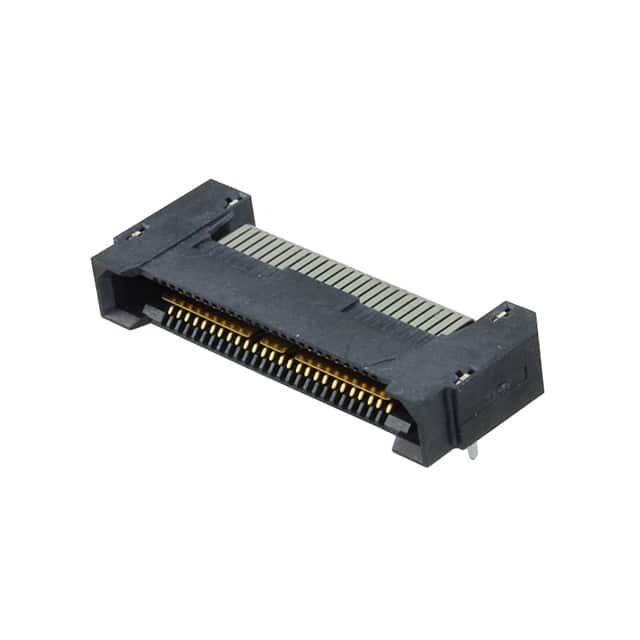

QRF8-026-01-L-RA-GP

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距52p双排排母 板对板, QRF8系列, 直角, 表面
供应商型号: QRF8-026-01-L-RA-GP
供应商: Master
标准整包数: 1

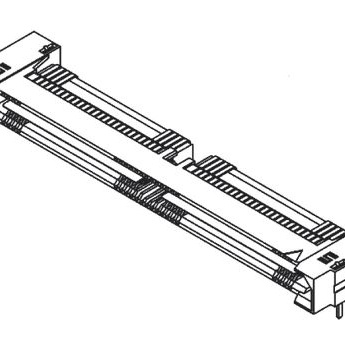

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRF8-026-01-L-RA-GP

QRF8-026-01-L-RA-GP概述


    产品简介


    本技术手册描述的产品为QRF8-XXX-XX-X-RA-GP系列电子元器件,这是一款右角度带焊盘的插座装配件,适用于多种电子设备的连接需求。这类产品通常用于高密度电路板连接,具有卓越的电性能和机械性能。其主要应用领域包括通信设备、计算机外围设备、工业自动化系统以及其他需要高可靠性连接的应用场景。

    技术参数


    - 位置数(每行):26, 52, 78
    - 焊接尾端引脚样式:
    - -01:1.57mm [0.062英寸] 或 2.36mm [0.093英寸] 的板厚
    - 镀层规范:
    - -S:接触区域选择性金镀30μ英寸,尾部选择性镍金30μ英寸
    - -L:接触区域选择性金镀10μ英寸,尾部选择性镍金10μ英寸
    - 贴片选项:
    - -K:聚酰亚胺薄膜
    - 导柱要求:
    - -GP:见注释9
    - 包装:
    - 空白:托盘
    - -TR:带卷
    - -FR:全卷带卷
    - 材料:绝缘体为黑色LCP UL94V-0;接触点为磷青铜;接地平面为磷青铜
    - 公差:一般为小数点后两位(0.01英寸),角度为2度

    产品特点和优势


    QRF8-XXX-XX-X-RA-GP系列插座装配件具备多项独特优势:
    - 高密度设计,适合紧凑空间的应用。
    - 采用磷青铜材料,提供优良的电性能和机械性能。
    - 选择性镀金工艺,确保长期可靠的电气接触。
    - 支持多种板厚,灵活适应不同的安装需求。
    - 聚酰亚胺薄膜贴片选项增加可制造性。
    - 焊接尾端引脚样式保证了高可靠性的焊接连接。

    应用案例和使用建议


    该系列插座装配件广泛应用于通信设备、计算机外围设备和工业自动化系统。在这些应用中,其高密度设计能够显著提高电路板的空间利用率。使用时,建议关注以下几点:
    - 电路板厚度:根据选用的焊接尾端引脚样式来确定合适的板厚。
    - 镀层选择:根据具体应用场景选择合适的镀层规格以确保良好的电气性能。
    - 焊接温度:严格按照制造商推荐的焊接温度进行操作,避免因过高的焊接温度导致元器件损坏。

    兼容性和支持


    QRF8-XXX-XX-X-RA-GP系列插座装配件可以与Samtec公司的其他相关组件无缝兼容。如需进一步的支持和咨询,可以通过以下方式联系Samtec公司:
    - 电话:812-944-6733
    - 传真:812-948-5047
    - 电子邮件:info@SAMTEC.com

    常见问题与解决方案


    以下是一些常见的问题及其对应的解决方案:
    - 问题一:无法实现稳定的电气接触
    - 解决方案:检查焊接尾端引脚样式是否匹配所使用的电路板厚度,必要时重新焊接。
    - 问题二:接触电阻过高
    - 解决方案:确认所选镀层规格是否正确,如有需要,更换为合适的镀层规格。
    - 问题三:产品出现异常的弯曲或偏移
    - 解决方案:确保在操作过程中避免对产品的过度施压或不当处理,建议在使用时采用适当的固定装置。

    总结和推荐


    综上所述,QRF8-XXX-XX-X-RA-GP系列插座装配件凭借其高密度设计、优良的电性能和广泛的适用范围,在多种应用环境中表现出色。其易于集成且灵活多变的特点使其成为众多电子设备的理想选择。对于需要高可靠性和高性能连接的应用场合,强烈推荐使用该系列的插座装配件。

QRF8-026-01-L-RA-GP参数

参数
板上高度 -
针脚数 52pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Array,Female Sockets
间距 800μm
排数 2
触头镀层
长*宽*高 31.35mm(长度)
通用封装 SMD,P=0.8mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRF8-026-01-L-RA-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRF8-026-01-L-RA-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRF8-026-01-L-RA-GP QRF8-026-01-L-RA-GP数据手册

QRF8-026-01-L-RA-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.2625 ¥ 163.1534
10+ $ 18.0722 ¥ 150.2629
25+ $ 17.985 ¥ 149.5379
55+ $ 14.204 ¥ 118.0379
110+ $ 13.0715 ¥ 107.0422
275+ $ 10.9509 ¥ 89.677
550+ $ 10.9509 ¥ 89.677
库存: 76
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 163.15
直接购买
加入购物车
