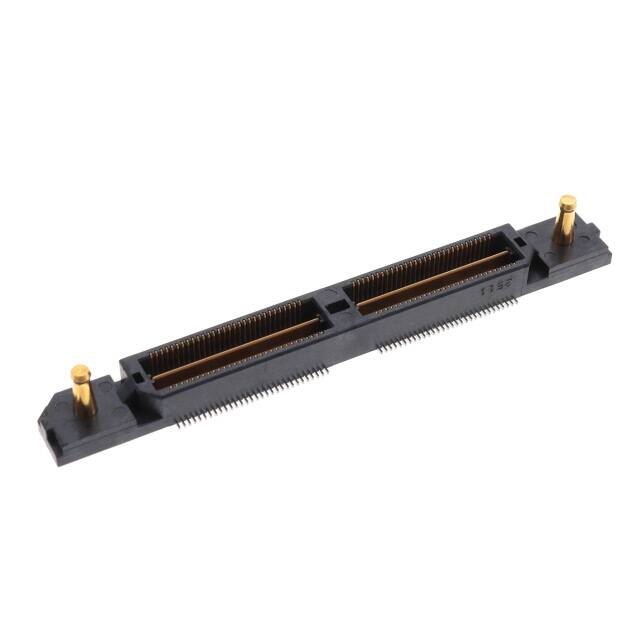

QTH-060-01-F-D-A-RT1

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 120pin 5mm 4.06mm 76nm 金 SMD,P=0.5mm 贴片安装
供应商型号: 200-QTH06001FDART1
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-F-D-A-RT1

QTH-060-01-F-D-A-RT1概述

    产品介绍:SAMTEC QTH-XXX-XX-X-D-XXX-XX-X-XX 系列双排高密度终端装配

    1. 产品简介


    SAMTEC QTH-XXX-XX-X-D-XXX-XX-X-XX 系列是一款专为高密度连接器设计的双排高密度终端装配(Double Row High-Speed Terminal Assembly),主要适用于各种需要紧凑布局的电子产品中,如服务器、网络通信设备、计算机系统及工业自动化设备等。这些连接器旨在提高信号传输的可靠性,并减少整体空间占用,以满足现代电子设备小型化和高性能的需求。

    2. 技术参数


    - 位置数量: 可选位置数包括 30、60、90、120、150(每行)。
    - 引脚尺寸: 引脚风格可选范围广泛,包括但不限于 .1680、.2861、.4043、.6001、.7181、.8361、.9542、1.1511 英寸等。
    - 镀层选项: 选择从 3 微英寸选择性金电镀,到 50 微英寸选择性金电镀,覆盖所有接触区域,尾部则采用光亮锡电镀。
    - 安装方式: 支持多种安装方式,包括锁紧片(locking clips)、摩擦锁(friction locks)及指导柱(guide posts)。
    - 尺寸: 尺寸公差详见手册,总体尺寸符合标准化要求,具体数值请参考相关图纸。
    - 包装方式: 支持标准托盘包装,也支持带卷封装(tape & reel),最大包装位置可达 90 个(含指导柱选项)。

    3. 产品特点和优势


    - 高密度布局: 在有限的空间内实现更多的引脚配置,极大地提升了连接器的集成度。
    - 卓越的信号完整性: 通过优化设计降低信号失真和干扰,提升信号传输质量。
    - 多样化镀层选项: 提供多种电镀方案以满足不同应用场景下的需求,确保长期稳定性。
    - 多功能安装选项: 配备了多种安装方案,满足不同客户的具体需求。
    - 可靠的机械性能: 严格的材料选择和制造工艺确保了产品的耐用性和可靠性。

    4. 应用案例和使用建议


    - 数据中心与服务器: 在数据中心和服务器领域,该系列连接器用于构建高速数据通道,提高了系统的数据处理能力。
    - 网络通信设备: 这些连接器被广泛应用于交换机和路由器中,以支持高速数据传输。
    - 工业自动化: 在复杂的自动化控制系统中,这些连接器能提供稳定的信号传输路径。
    - 使用建议: 在使用过程中,务必严格按照手册中的规范进行操作,以确保最佳性能和延长使用寿命。对于特定的应用场景,可以联系制造商获取更专业的技术支持。

    5. 兼容性和支持


    - 兼容性: 该系列产品具备良好的兼容性,可与其他电子元件无缝对接,同时提供了详细的安装和使用指南。
    - 技术支持: SAMTEC 提供全方位的技术支持和售后服务,包括设计咨询、故障排查和技术培训。

    6. 常见问题与解决方案


    - 问:如何确保正确的引脚对齐?
    - 答: 在组装前,请检查引脚排列是否正确,并使用制造商提供的对准销来辅助安装。

    - 问:如何判断连接器是否安装稳固?
    - 答: 使用合适的工具轻轻拉扯连接器,如果能够轻易拔出,则说明可能未安装到位。应重新检查安装情况。

    7. 总结和推荐


    SAMTEC QTH-XXX-XX-X-D-XXX-XX-X-XX 系列凭借其高密度、可靠性和多功能性,在众多应用场景中表现出色。其多样化的镀层选项和兼容性强等特点使其成为现代电子设备的理想选择。综上所述,我们强烈推荐这一系列的连接器用于需要紧凑且高效信号传输的场合。

QTH-060-01-F-D-A-RT1参数

参数
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 120pin
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-01-F-D-A-RT1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-F-D-A-RT1数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-F-D-A-RT1 QTH-060-01-F-D-A-RT1数据手册

QTH-060-01-F-D-A-RT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.5025 ¥ 139.4461
117+ $ 11.8755 ¥ 100.348
273+ $ 10.941 ¥ 92.4514
507+ $ 9.051 ¥ 76.481
库存: 29
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 139.44
直接购买
加入购物车
