首页  >  产品百科  >  QFS-032-04.25-L-D-DP-A

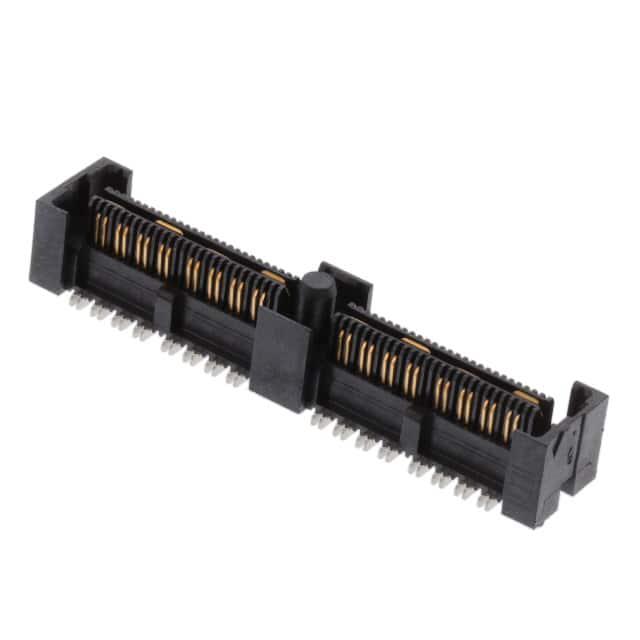

QFS-032-04.25-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距64p双排排母 为板供电, QFS系列, 直角, 通孔安装
供应商型号: 200-QFS03204.25LDDPA
供应商: Mouser
标准整包数: 1

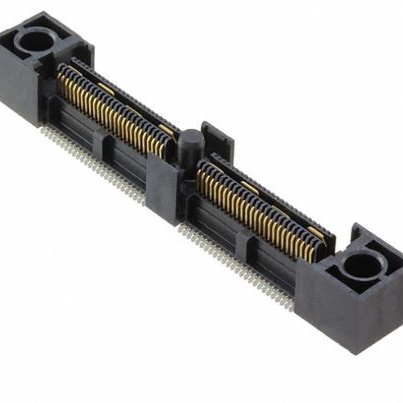

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-032-04.25-L-D-DP-A

QFS-032-04.25-L-D-DP-A概述


    产品简介


    本文档介绍了Samtec公司的QFS系列连接器。QFS连接器属于高密度、双排结构的产品,适用于多种高速信号传输和电源供应场景。它主要应用于电信、网络设备、工业控制、数据中心等领域,满足高速信号传输的需求。该系列连接器通过提供多种选项和定制化服务,满足客户不同应用场合的需求。

    技术参数


    以下是QFS系列连接器的技术规格和技术参数:
    - 尺寸和排数:支持16、32、48、64、80个位置(每行)。
    - 封装样式:双列直插式(D),可选择不同的镀层选项如轻金(L)、重金(H)、选择性金(S)等。
    - 引脚规格:各选项的具体尺寸如下表所示,可根据客户需求进行调整。
    | 参数 | 描述 |

    | 尺寸 | (No OF POS / 16)x .840[21.34] |
    | 排数 | 支持16、32、48、64、80个位置 |
    | 引脚镀层 | 轻金(L)、重金(H)、选择性金(S) |
    | 工作温度范围 | -40°C 到 +85°C |
    | 绝缘材料 | Vectra E130,颜色:黑色 |
    | 接触材料 | 黄铜镀金 |
    | 推出力 | 信号:0.5磅,接地:1磅,电源:0.5磅,射频:0.5磅 |

    产品特点和优势


    QFS系列连接器的主要优势包括:
    - 高密度设计:能够容纳更多的引脚,提高单位面积的信息处理能力。
    - 多种镀层选项:支持轻金、重金和选择性金镀层,以适应不同应用场景。
    - 定制化服务:支持多种不同的安装方式、引脚配置和包装选项,为客户提供灵活的选择。
    - 卓越的可靠性:采用优质黄铜和金属镀层,确保长期稳定可靠的工作。

    应用案例和使用建议


    应用案例
    QFS系列连接器被广泛应用于电信基础设施、服务器、网络交换机和路由器等高速数据传输设备。例如,在数据中心环境中,QFS连接器可用于交换机和服务器之间的高速信号传输。
    使用建议
    - 在使用QFS连接器时,建议根据具体的应用需求选择合适的镀层选项,以提高连接器的耐久性和可靠性。
    - 对于需要较高密度引脚的应用,可以选择更多位置的版本,以实现更高的集成度。
    - 定期检查和清洁连接器接口,以保持良好的接触性能。

    兼容性和支持


    QFS系列连接器支持多种包装选项,包括托盘包装(TRAY)和带卷包装(TAPE & REEL)。这些包装形式适用于不同的生产和装配需求。Samtec公司还提供了详细的文档和技术支持,帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    以下是一些用户在使用过程中可能遇到的问题及其解决方案:
    - 问题1:连接器在组装过程中出现接触不良现象。
    - 解决方案:请检查所有接触点的镀层情况,确保没有氧化或其他污染。必要时可以重新涂覆镀层。
    - 问题2:连接器在高温环境下工作不稳定。
    - 解决方案:检查是否选择了适合高温工作的镀层选项。如果需要,可以咨询供应商进行更换或调整。

    总结和推荐


    综上所述,QFS系列连接器凭借其高密度设计、多种镀层选项和定制化服务,成为众多应用场景下的理想选择。无论是电信基础设施还是工业控制系统,QFS都能提供高效可靠的连接解决方案。因此,我强烈推荐使用QFS系列连接器,尤其是在需要高性能和可靠性的应用场景中。

QFS-032-04.25-L-D-DP-A参数

参数
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 64pin
接合堆叠高度 10mm,11mm,14mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
长*宽*高 43.7mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-032-04.25-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-032-04.25-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-032-04.25-L-D-DP-A QFS-032-04.25-L-D-DP-A数据手册

QFS-032-04.25-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.707 ¥ 98.9242
104+ $ 8.748 ¥ 73.9206
260+ $ 7.7805 ¥ 65.7452
520+ $ 6.321 ¥ 53.4125
库存: 278
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 98.92
直接购买
加入购物车
