RC1608F6041CS

产品分类: 贴片电阻
厂牌: SAMSUNG
产品描述: 6.04KΩ ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: RC1608F6041CS
供应商: Avnet
标准整包数: 5000

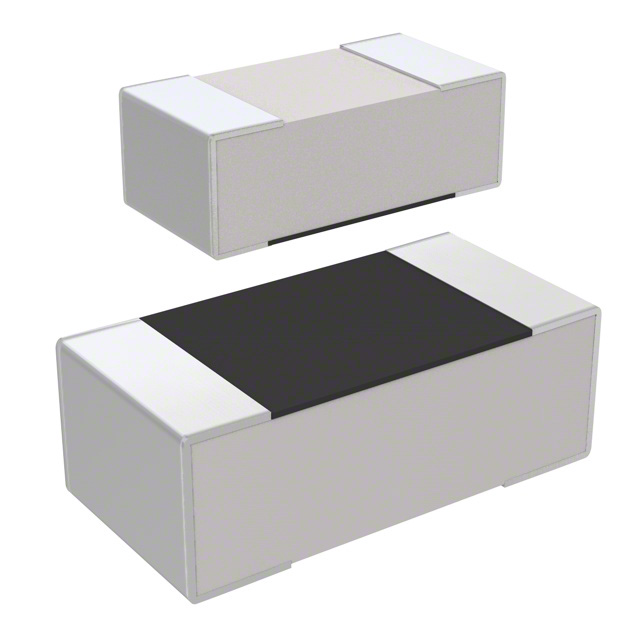

SAMSUNG 贴片电阻 RC1608F6041CS

RC1608F6041CS概述

    厚膜贴片电阻(通用型)技术手册

    产品简介


    厚膜贴片电阻(通用型)是一种广泛应用于各种电路设计中的关键电子元器件。本系列产品涵盖多个尺寸规格,包括0402(01005)、0603(0201)、1005(0402)、1608(0603)、2012(0805)、3216(1206)、3225(1210)、5025(2010)及6432(2512)。这些电阻具备高可靠性、小体积、轻量化的特点,特别适合表面贴装装配工艺,并且符合RoHS标准。

    技术参数


    | 尺寸规格 | 长度(L) (mm) | 宽度(W) (mm) | 厚度(T) (mm) | 最大额定电流(I) (A) | 额定功率(P) (W) | 额定电压(V) |
    ||
    | RC0402 | 0.40±0.02 | 0.20±0.02 | 0.13±0.02 | 0.5 | 1/32 | 15 |
    | RC0603 | 0.60±0.03 | 0.30±0.03 | 0.23±0.03 | 1 | 1/20 | 25 |
    | RC1005 | 1.00±0.05 | 0.50±0.05 | 0.35±0.05 | 2 | 1/16 | 50 |
    | RC1608 | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 4 | 1/10 | 50 |
    | RC2012 | 2.00±0.20 | 1.25±0.15 | 0.55±0.10 | 2 | 1/8 | 150 |
    | RC3216 | 3.20±0.20 | 1.60±0.15 | 0.55±0.10 | 4 | 1/4 | 200 |
    | RC3225 | 3.20±0.20 | 2.55±0.20 | 0.55±0.10 | 4 | 1/3 | 200 |
    | RC5025 | 5.00±0.20 | 2.50±0.20 | 0.55±0.10 | 4 | 2/3 | 200 |
    | RC6432 | 6.30±0.20 | 3.20±0.20 | 0.55±0.10 | 4 | 1 | 200 |

    产品特点和优势


    1. 小型化设计:尺寸从0402到6432,可以适应不同电路板的设计需求。
    2. 高可靠性:适用于流焊和回流焊工艺,适合大批量生产。
    3. 适用性强:符合RoHS标准,环保且符合国际标准。
    4. 高稳定性:温度特性严格控制,确保在极端条件下性能稳定。

    应用案例和使用建议


    这些厚膜贴片电阻广泛应用于消费电子、工业自动化、通信设备等领域。例如,在手机主板上使用0402规格的电阻可以有效节省空间并提高集成度;而在大功率电源转换器中,选用2012或更大的规格可以承受更高的电流负载。
    使用建议:
    - 确保电阻的焊接位置平整,避免焊接不良导致的功能失效。
    - 在高温环境下使用时,应注意电阻的工作温度范围,避免超出其耐受极限。

    兼容性和支持


    本系列产品与其他主流厂商的芯片电阻兼容,可广泛用于各类电路设计。厂商提供详尽的技术文档和客户支持,如有任何疑问,可联系销售代表或技术支持团队。

    常见问题与解决方案


    1. Q: 电阻在焊接过程中出现虚焊现象?
    A: 确保焊盘尺寸合适,并使用正确的焊接工艺参数。
    2. Q: 电阻在长时间运行后阻值发生变化?
    A: 检查电阻的工作温度是否超出规定范围,并考虑更换更合适规格的产品。
    3. Q: 电阻在高温环境下的性能表现不佳?
    A: 使用具有更高耐温特性的电阻型号,如RC系列中的较大规格型号。

    总结和推荐


    综上所述,厚膜贴片电阻(通用型)具备小巧轻便、高可靠性和宽泛的应用范围等显著优势,特别适用于表面贴装工艺。强烈推荐在需要高性能、小体积电阻的各类电子产品设计中使用。如果您对具体规格或参数有任何疑问,建议咨询专业工程师以获取最优选择。

RC1608F6041CS参数

参数
电阻值 6.04KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC1608F6041CS厂商介绍

SAMSUNG(三星)是一家总部位于韩国首尔的跨国电子公司,成立于1938年,是全球最大的信息技术公司之一。三星的业务涉及多个领域,包括消费电子、移动通信、半导体和显示器等。

主营产品分类:
1. 消费电子:包括电视、音响、家用电器等。
2. 移动通信:智能手机、平板电脑等。
3. 半导体:存储芯片、处理器等。
4. 显示器:液晶显示器、OLED显示器等。

应用领域:
三星的产品广泛应用于家庭、商业、工业等多个领域,如智能家居、移动办公、数据中心、医疗设备等。

三星的优势:
1. 技术创新:三星在半导体、显示器等领域拥有强大的研发能力,不断推出创新产品。
2. 品牌影响力:三星是全球知名品牌,拥有广泛的客户基础。
3. 全球布局:三星在全球设有多个生产基地和研发中心,实现全球化运营。
4. 产业链整合:三星在多个领域拥有完整的产业链,实现从原材料到成品的一体化生产。

RC1608F6041CS数据手册

厂牌 PDF简要描述 下载
SAMSUNG 贴片电阻 SAMSUNG RC1608F6041CS RC1608F6041CS数据手册

RC1608F6041CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.008 ¥ 0.0691
10000+ $ 0.0079 ¥ 0.0685
20000+ $ 0.0078 ¥ 0.0674
30000+ $ 0.0076 ¥ 0.0661
40000+ $ 0.0075 ¥ 0.065
库存: 15000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 345.5
