首页  >  产品百科  >  80ZLH560MEFC18X20

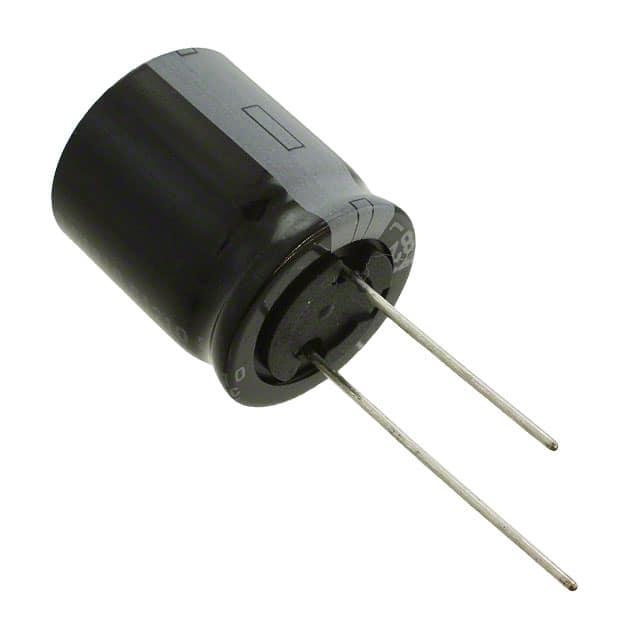

80ZLH560MEFC18X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 560μF 80V ±20% 10000h@ 105°C 1.073A@ 120Hz 通孔安装 18mm(长度)*22mm(高度)
供应商型号: 1189-3057-ND
供应商: Digi-Key
标准整包数: 1
RUBYCON 铝电解电容 80ZLH560MEFC18X20

80ZLH560MEFC18X20概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 技术手册

    1. 产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 是一款高性能铝电解电容器,适用于各种电子设备和电路设计。该系列产品以大容量、低阻抗、高可靠性著称,广泛应用于消费电子、工业控制、汽车电子及通信设备等领域。
    产品特点包括:
    - 宽广的工作温度范围:-40℃至+105℃,适合恶劣环境。
    - 多样化容量和电压选择:涵盖6.3V到100V直流范围。
    - 长寿命设计:典型使用寿命可达6000~10000小时(根据额定电压和尺寸)。
    - 低阻抗特性:优异的高频性能,尤其适合开关电源和滤波电路。

    2. 技术参数


    以下是该系列电容器的关键技术规格:
    | 参数 | 规格范围 |

    | 额定电压范围 | 6.3Vdc 至 100Vdc |
    | 容量范围 | 8.2μF 至 8200μF |
    | 容量公差 | ±20% |
    | 漏电流(最大值) | I = max(0.01CV 或 3μA) |
    | 损耗因子(tanδ) | 最大0.22 |
    | 端子尺寸 | φD ≤ 6.3 mm 至 ≥ 18 mm |
    | 尺寸 | 多种标准规格 |
    | 温度稳定性 | 低温稳定性能优异 |

    3. 产品特点和优势


    - 多功能应用:支持从低频到高频的多种电路需求,如信号耦合、滤波和旁路等。
    - 卓越的电气性能:低漏电流和损耗因子确保电容器在复杂环境中依然保持稳定表现。
    - 高可靠性和耐久性:通过严格的负载寿命测试,能够在长时间运行中保持性能。
    - 定制化选项:提供不同端子形式、绝缘套管及尺寸,满足个性化设计需求。

    4. 应用案例和使用建议


    典型应用场景:
    - 开关电源滤波
    - 工业逆变器电路
    - 汽车音响系统
    使用建议:
    - 在高频率滤波场景中,优先选择低阻抗版本;
    - 对于高温环境下使用,需特别注意散热措施;
    - 在大功率设计中,合理分配并联电容数量以优化性能。

    5. 兼容性和支持


    该系列产品完全符合RoHS标准,且具有良好的与其他电子元器件的兼容性。供应商提供全面的技术支持,包括样品申请、定制开发以及售后维护服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查安装方向是否正确;确保焊接质量 |
    | 容量漂移严重 | 避免超过额定电压操作 |
    | 电容器爆裂 | 确保安装环境通风良好,避免过热 |

    7. 总结和推荐


    综上所述,RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列电容器以其优良的性能和多样的规格成为众多领域的优选产品。无论是在耐用性还是适应性方面,它都表现出色。因此,我们强烈推荐此款产品用于需要高稳定性和高效能的电子设备设计中。

80ZLH560MEFC18X20参数

参数
电容值 560μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.073A@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 18mm(长度)*22mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

80ZLH560MEFC18X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

80ZLH560MEFC18X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 80ZLH560MEFC18X20 80ZLH560MEFC18X20数据手册

80ZLH560MEFC18X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.323 ¥ 19.6294
10+ $ 1.4267 ¥ 12.0554
50+ $ 1.0733 ¥ 8.982
100+ $ 0.9783 ¥ 8.1874
500+ $ 0.8148 ¥ 6.8185
1000+ $ 0.7633 ¥ 6.3877
2500+ $ 0.7084 ¥ 5.9281
5000+ $ 0.6749 ¥ 5.6483
库存: 546
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.62
