450QXW150MEFC18X40

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 150μF 450V ±20% 2000h@ 105°C 1.455A@ 10 kHz,970mA@ 120Hz 通孔安装 18mm*40mm*42mm
供应商型号: 2342118
供应商: element14
标准整包数: 1

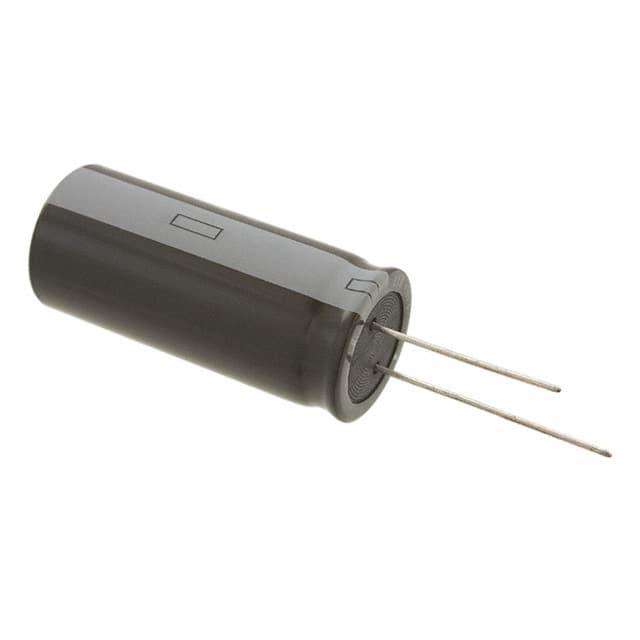

RUBYCON 铝电解电容 450QXW150MEFC18X40

450QXW150MEFC18X40概述

    # RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS QXW 技术手册解析

    产品简介


    基本描述
    QXW系列是径向引线铝电解电容器,适用于广泛的工业和消费电子产品应用。该系列电容器以其高耐压、宽工作温度范围以及优异的长期可靠性而著称,适用于要求严格的应用场景。
    主要功能
    - 高耐压:额定电压范围为400至450Vdc,适用于高压环境。
    - 宽温范围:能够在-40℃至+105℃的环境中稳定运行。
    - 低损耗:低损耗因子,确保高效能。
    - 高耐久性:在105℃环境下使用,经过2000小时的测试后仍能保持优良性能。
    应用领域
    QXW系列电容器广泛应用于电源供应、逆变器、照明系统、工业自动化控制等领域,特别是在需要高耐压和宽温范围的场合。

    技术参数


    | 参数名称 | 参数值 |

    | 工作温度范围 | -40℃~+105℃ |
    | 额定电压范围 | 400~450Vdc |
    | 容量范围 | 18μF~220μF |
    | 容量公差 | ±20% |
    | 泄漏电流 | ≤3CV(5分钟内) |
    | 损耗因子 | tanδ ≤ 0.20 @ 20℃, 120Hz |
    | 额定纹波电流 | 根据具体型号不同,参见详细规格表 |
    | 长期耐久性 | 在105℃下2000小时测试后仍满足要求 |

    产品特点和优势


    独特功能
    - 宽工作温度范围:能够适应极端温度变化。
    - 高可靠性和稳定性:经过严格的测试验证,确保长期可靠使用。
    - 高耐压性能:适合高电压应用,减少对外部电路的保护需求。
    - 尺寸紧凑:超小型化设计,节省空间,适用于对体积有要求的应用。
    市场竞争力
    QXW系列电容器以其卓越的性能和高可靠性在市场上具有明显的优势,尤其是在需要高电压和宽温范围的应用中,如电源转换、电机驱动和LED照明等。

    应用案例和使用建议


    具体应用
    - 电源供应:适用于各种开关电源模块。
    - 逆变器:用于太阳能逆变器和UPS系统。
    - LED照明:提高LED灯具的稳定性和寿命。
    - 工业自动化:在伺服控制器和其他自动化设备中提供稳定的电力支持。
    使用建议
    - 环境条件:请确保工作环境符合规定的温度范围。
    - 散热措施:在高功率应用中,考虑适当的散热设计。
    - 兼容性检查:在选用时确认其与电路板的物理兼容性。

    兼容性和支持


    兼容性
    QXW系列电容器可以与大多数主流电子设备兼容。如果需要更详细的信息,请联系销售办公室获取特定的应用指南。
    支持和维护
    制造商提供了全面的技术支持和维护服务。客户可以在产品使用过程中随时获得技术支持和售后服务。

    常见问题与解决方案


    问题一:泄漏电流偏高
    解决方案:检查是否有外部环境因素影响,如高温或过载,确认接线是否正确。必要时更换电容器。
    问题二:电容器失效
    解决方案:检查工作温度是否超过规定范围。如果工作条件正常,可能是质量问题,联系供应商进行更换。
    问题三:容量下降
    解决方案:检查是否存在长时间的过压情况,如有必要,替换电容器。

    总结和推荐


    综合评估
    QXW系列电容器凭借其高耐压、宽温范围和高可靠性,成为众多高压、宽温环境应用的理想选择。其超小型化的尺寸和卓越的性能使其在市场上具有很强的竞争力。
    推荐使用
    综上所述,QXW系列电容器是一款高性能的产品,非常适合需要高可靠性和稳定性的应用场合。强烈推荐给那些寻找优质电容器的工程师和技术采购人员。

450QXW150MEFC18X40参数

参数
电容值 150μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.455A@ 10 kHz,970mA@ 120Hz
长*宽*高 18mm*40mm*42mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 散装

450QXW150MEFC18X40厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

450QXW150MEFC18X40数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 450QXW150MEFC18X40 450QXW150MEFC18X40数据手册

450QXW150MEFC18X40封装设计

查看详情并下载
Symbol
Footprint
3D Model
