450QXW100MEFC16X35

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 100μF 450V ±20% 2000h@ 105°C 1.095A@ 10 kHz,730mA@ 120Hz 通孔安装 16mm*35mm*37mm
供应商型号: 2342116
供应商: 海外现货
标准整包数: 1

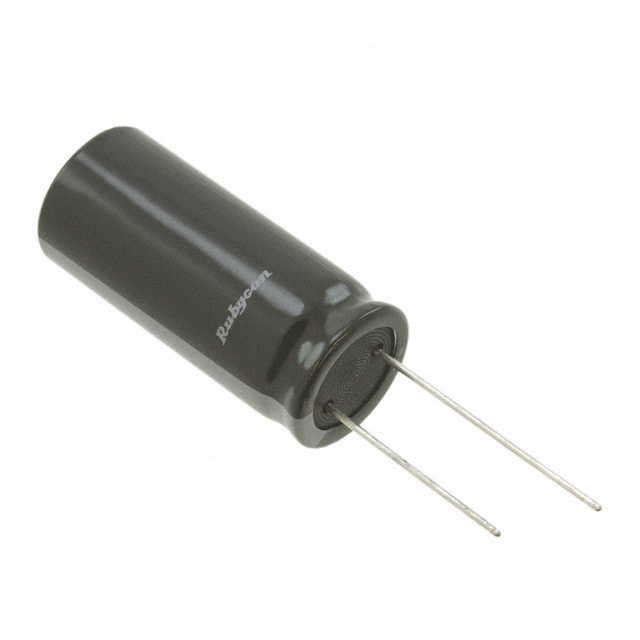

RUBYCON 铝电解电容 450QXW100MEFC16X35

450QXW100MEFC16X35概述

    # RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS QXW

    产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS QXW 系列电容器是一款专为高性能需求设计的产品。该系列电容器适用于广泛的工业应用,如电源转换器、电机驱动、通信设备等。其设计目标是在保证高可靠性的同时提供卓越的电容性能。

    技术参数


    主要技术规格
    - 温度范围:-40°C 到 +105°C
    - 额定电压范围:400 Vdc 至 450 Vdc
    - 电容容差:±20%(在 20°C、120 Hz 条件下)
    - 泄漏电流:最大 I = 3 CV(在额定电压施加 5 分钟后)
    - 损耗因子:最大 tanδ = 0.20
    - 耐久性:在 105°C 下连续施加额定纹波电流 2000 小时后,电容器必须符合以下要求:
    - 额定电压波动范围内
    - 电容变化不大于初始值的 ±20%
    - 损耗因子不大于指定值的 200%
    其他电气特性
    - 阻抗比(最大):
    - 60 Hz: 0.80
    - 120 Hz: 1.00
    - 500 Hz: 1.25
    - 1 kHz: 1.40
    - 10 kHz 及以上:1.50
    工作环境
    - 外壳材料:PET套管(-25°C 到 +105°C)

    产品特点和优势


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS QXW 系列电容器具有以下显著特点和优势:
    - 宽广的工作温度范围:从 -40°C 到 +105°C,确保在极端环境下的稳定性。
    - 出色的耐久性:在高温环境下经过长时间的严格测试,仍然能够满足严格的性能标准。
    - 低泄漏电流:在额定电压条件下,泄漏电流极低,有效减少能量损失。
    - 小体积设计:超小型化设计,适用于空间受限的应用场合。
    - 兼容 PET 套管:提高抗化学腐蚀和机械冲击能力,增强使用寿命。

    应用案例和使用建议


    应用场景
    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS QXW 系列电容器适用于多种工业应用,例如:
    - 电源转换器:用于滤波和储能。
    - 电机驱动器:用于平滑输出电压。
    - 通信设备:用于电源管理和信号耦合。
    使用建议
    - 安装建议:选择合适尺寸和容量的电容器,以确保最佳的性能。
    - 散热考虑:由于高工作电压和电容值,需注意电容器的散热,避免过热导致损坏。
    - 定期检查:对于关键应用,建议定期检查电容器的状态,以确保持续可靠的性能。

    兼容性和支持


    兼容性
    - 与其他电子元器件:RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS QXW 系列电容器通常可以与其他主流品牌和型号的电容器互换使用。具体兼容性请咨询供应商。
    支持和服务
    - 技术支持:制造商提供全面的技术支持,包括安装指南和故障排除文档。
    - 保修服务:该系列产品提供标准保修期,具体细节请参阅销售合同或咨询当地销售代表。

    常见问题与解决方案


    常见问题
    1. 电容值漂移:可能的原因是环境温度过高或负载电流过大。
    - 解决方案:适当降低环境温度或减少负载电流,必要时更换电容器。
    2. 漏电流异常大:可能是由于电容器老化或内部故障。
    - 解决方案:进行绝缘电阻测试或使用替代品。
    3. 寿命短:可能是因为超过了电容器的设计寿命或过度使用。
    - 解决方案:更换电容器,并遵循制造商的使用建议和维护程序。

    总结和推荐


    综上所述,RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS QXW 系列电容器是一款具有高可靠性和广泛应用性的产品。其优异的电气性能、宽泛的工作温度范围和出色的小体积设计使其成为许多工业应用的理想选择。我们强烈推荐这一系列电容器给需要高性能和高可靠性的应用场合。

    请注意,本文内容基于提供的技术手册数据进行了整理和总结。如有进一步详细资料或疑问,请参考原始手册或联系制造商获取更多支持。

450QXW100MEFC16X35参数

参数
电容值 100μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.095A@ 10 kHz,730mA@ 120Hz
长*宽*高 16mm*35mm*37mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 散装

450QXW100MEFC16X35厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

450QXW100MEFC16X35数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 450QXW100MEFC16X35 450QXW100MEFC16X35数据手册

450QXW100MEFC16X35封装设计

查看详情并下载
Symbol
Footprint
3D Model
