首页  >  产品百科  >  450MXK680MEFCSN35X45

450MXK680MEFCSN35X45

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 680μF 450V ±20% 3000h@ 105°C 2.38A@ 120Hz,3.332A@ 10 kHz 卡入式安装,按扣安装,通孔安装 35mm*45mm*47mm
供应商型号: 450MXK680MEFCSN35X45
供应商: 国内现货
标准整包数: 100

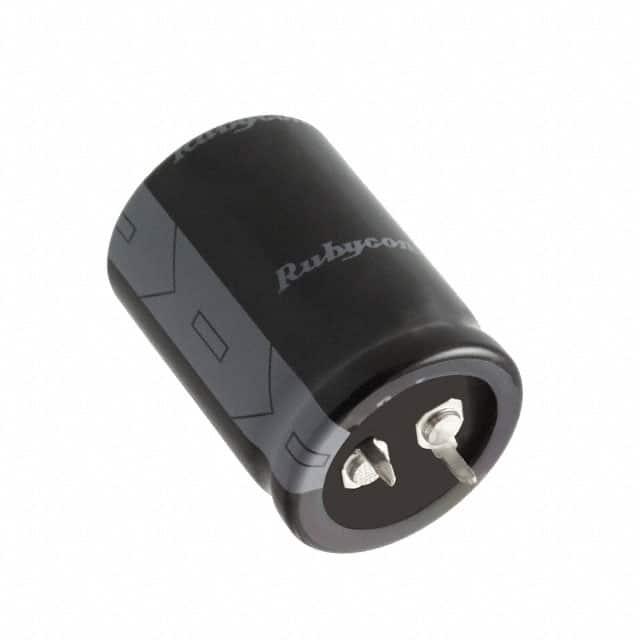

RUBYCON 铝电解电容 450MXK680MEFCSN35X45

450MXK680MEFCSN35X45概述

    SNAP-IN ALUMINUM ELECTROLYTIC CAPACITORS MXK 技术手册

    1. 产品简介


    SNAP-IN 铝电解电容器 MXK 是一款专为高可靠性需求设计的电容器,广泛应用于电源转换、逆变器、通信设备及工业控制等领域。这款电容器采用铝材料制造,具备高容值和紧凑的设计,能够满足严苛的工作环境要求。

    2. 技术参数


    以下是该产品的详细技术参数:
    | 项目 | 参数 |

    | 温度范围 | -25℃ 至 +105℃ |
    | 额定电压 | 400Vdc 至 500Vdc |
    | 容量公差 | ±20%(在 20℃,120Hz 下) |
    | 泄漏电流(最大) | I = 3CV 或 5mA 中较小者(在额定电压下施加 5 分钟后) |
    | 损耗因子(最大) | 400~450Vdc: 0.20
    475, 500Vdc: 0.25 |
    | 等效串联电阻 | 400~450Vdc: 8
    475, 500Vdc: 12 |
    | 阻抗比(最大) | -25℃: 1.15, 0℃: 1.25, 20℃: 1.40 |
    | 励磁电流倍数 | 60Hz (50Hz): 120 (100) Hz |
    | 符合RoHS标准 | √ |

    3. 产品特点和优势


    MXK 铝电解电容器具有以下特点和优势:
    - 超小型化设计:适用于空间受限的应用场景。
    - 高温稳定性:能够在高达 105℃ 的环境下稳定工作。
    - 高可靠性:经过严格的负载寿命测试,在 105℃ 下可以持续工作 3000 小时。
    - 低损耗因子:降低了电路中的能量损失,提高了整体效率。

    4. 应用案例和使用建议


    MXK 铝电解电容器非常适合用于电源转换器和逆变器等高频开关电源应用。例如,在一个典型的逆变器应用中,MXK 电容器可以在高频率和高电压条件下提供稳定的电容值和低损耗性能。在使用时,建议选择符合系统温度和电压要求的电容器型号,并确保正确安装以避免散热不良。

    5. 兼容性和支持


    MXK 铝电解电容器与其他标准的电气设备兼容,易于集成到现有系统中。制造商提供了详尽的技术支持,包括产品选型指南、安装说明和维护服务,以确保用户能够充分发挥电容器的性能。

    6. 常见问题与解决方案


    - 问题:泄漏电流过大。
    - 解决方案:检查是否超过了规定的温度和电压范围;如果在规定范围内,考虑更换电容器。

    - 问题:容值变化超出公差范围。
    - 解决方案:确认电容器是否受到过压或过热的影响;检查电路中的其他因素,如温度、负载等。

    - 问题:电容器爆裂。
    - 解决方案:检查是否有不当的安装或操作方式;确保电容器周围的通风条件良好,避免过热。

    7. 总结和推荐


    总体而言,SNAP-IN 铝电解电容器 MXK 在高性能和高可靠性方面表现优异,特别适合应用于需要高电压和高温度稳定性的场合。其超小型化设计和低温稳定性使其成为市场上极具竞争力的产品之一。因此,强烈推荐 MXK 电容器作为高性能电源转换和逆变器应用的首选组件。

450MXK680MEFCSN35X45参数

参数
电容值 680μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 2.38A@ 120Hz,3.332A@ 10 kHz
长*宽*高 35mm*45mm*47mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

450MXK680MEFCSN35X45厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

450MXK680MEFCSN35X45数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 450MXK680MEFCSN35X45 450MXK680MEFCSN35X45数据手册

450MXK680MEFCSN35X45封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 36.3857
1000+ ¥ 35.2941
库存: 2800
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 3638.57
直接购买
加入购物车
