首页  >  产品百科  >  450HXW39MEFR10X30

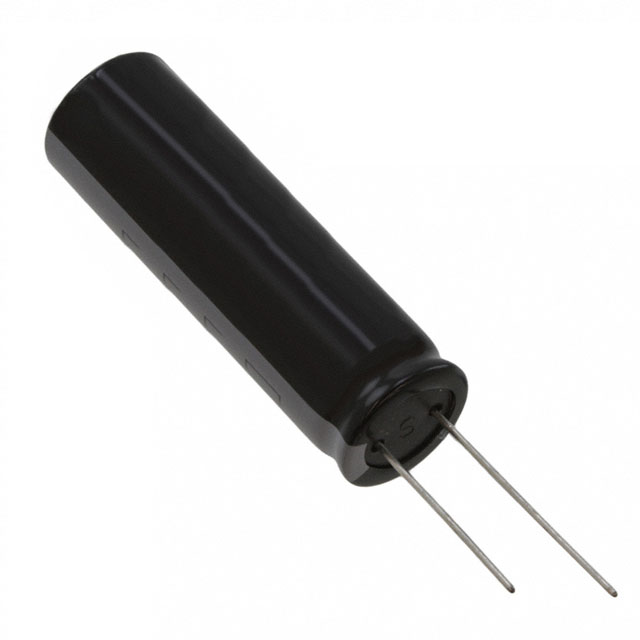

450HXW39MEFR10X30

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 39μF 450V ±20% 2000h@ 105°C 400mA@ 120Hz,600mA@ 10kHz 通孔安装 10mm(长度)*32mm(高度)
供应商型号: 450HXW39MEFR10X30
供应商: 云汉优选
标准整包数: 500
RUBYCON 铝电解电容 450HXW39MEFR10X30

450HXW39MEFR10X30概述

    电子元器件产品技术手册解析
    本文将对一种铝电解电容器的产品手册进行详细解析,包括产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案以及总结和推荐等内容。

    1. 产品简介


    这种铝电解电容器(型号为HXW)是一种广泛应用于各种电子设备中的关键元件。它们主要用于滤波、耦合和旁路等场合,可以有效抑制噪声和稳定电路。这类电容器适用于多种电子设备,如电源管理模块、工业控制设备、消费电子产品等。

    2. 技术参数


    | 参数 | 描述 |

    | 温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 400Vdc 至 500Vdc |
    | 电容值 | 可选范围广,具体型号不同 |
    | 容差 | ±20% @ 120Hz |
    | 泄漏电流 | 最大值需参照手册详细数据 |
    | 阻抗比 (MAX) | Z(-25°C)/Z(+20°C) ≤ 1.40 |
    | 损耗角正切 (tanδ) | 最大值 0.20 |
    | 纹波电流 | 具体数值随型号变化 |

    3. 产品特点和优势


    1. 耐高温性能:可在高达105°C的温度下正常工作。
    2. 超小型化设计:适合紧凑型设计的应用需求。
    3. 高可靠性:通过严格的测试标准,保证长期使用下的稳定性。
    4. 环保合规:符合RoHS标准,无铅无卤素。
    5. 高容值选择:提供广泛的容值选择,满足不同应用场景需求。

    4. 应用案例和使用建议


    这些电容器广泛应用于开关电源、LED驱动器、变频器、医疗设备等领域。例如,在电源管理系统中,它们用于滤波和稳压,确保输出电压的稳定性;在医疗设备中,它们则被用于确保设备运行的精确度。
    使用建议:
    - 在极端环境下使用时,应选择较高额定电压和较宽工作温度范围的型号。
    - 根据应用要求选择合适的电容值和纹波电流承受能力。
    - 考虑到散热问题,特别是在高纹波电流应用场合中,合理布置以确保良好的散热效果。

    5. 兼容性和支持


    该产品系列具有良好的兼容性,可与其他标准电容器及电源模块配合使用。制造商提供了详尽的技术支持文档和服务,包括安装指南、故障排查手册等,有助于用户更好地了解产品特性和应用技巧。

    6. 常见问题与解决方案


    - 问题:电容器发热严重
    - 解决方案:检查应用电路是否存在过高的纹波电流;增加散热措施,如加装散热片。
    - 问题:电容器寿命短
    - 解决方案:避免长时间处于高温环境下工作;定期检测并更换已达到使用寿命极限的电容器。

    7. 总结和推荐


    总的来说,这款HXW系列铝电解电容器凭借其高可靠性、优异的耐温性和广泛的适用性,成为众多电子设备的理想选择。无论是对于初学者还是经验丰富的工程师来说,都是一个值得信赖的元件。强烈推荐在需要高可靠性和稳定性的应用场景中采用此类电容器。

450HXW39MEFR10X30参数

参数
电容值 39μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 400mA@ 120Hz,600mA@ 10kHz
长*宽*高 10mm(长度)*32mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

450HXW39MEFR10X30厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

450HXW39MEFR10X30数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 450HXW39MEFR10X30 450HXW39MEFR10X30数据手册

450HXW39MEFR10X30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.0321
5000+ ¥ 2.9412
库存: 2000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1516.05
