450MXH680MEFCSN35X50

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 680μF 450V ±20% 2000h@ 105°C 2.38A@ 120Hz,3.332A@ 10 kHz 卡入式安装,按扣安装,通孔安装 35mm*50mm*52mm
供应商型号: 450MXH680MEFCSN35X50
供应商: 国内现货
标准整包数: 1000

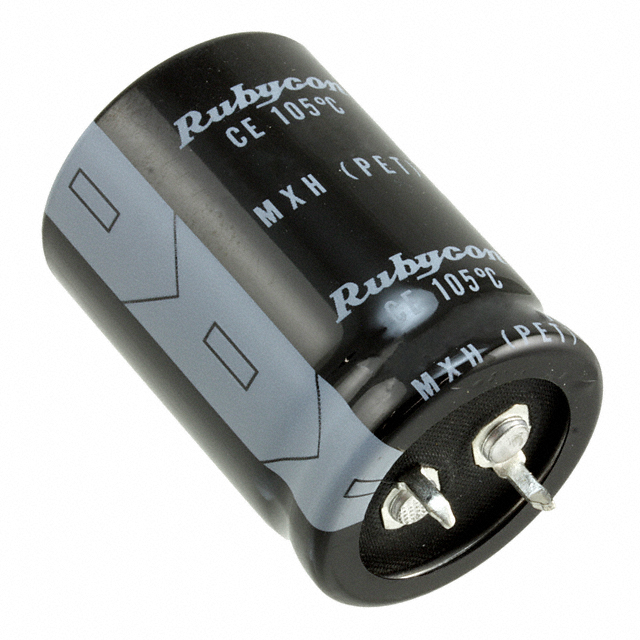

RUBYCON 铝电解电容 450MXH680MEFCSN35X50

450MXH680MEFCSN35X50概述

    SNAP-IN ALUMINUM ELECTROLYTIC CAPACITORS MXH

    产品简介


    SNAP-IN ALUMINUM ELECTROLYTIC CAPACITORS MXH系列是专为高可靠性要求的应用设计的电容器。这类电容器采用铝电解技术制造,适用于广泛的工作温度范围,具有卓越的稳定性和长寿命。主要应用于电力系统、工业自动化设备、汽车电子及通讯设备等领域。

    技术参数


    - 额定电压范围:400Vdc至550Vdc
    - 工作温度范围:-25℃至+105℃
    - 电容范围:68μF至1200μF
    - 容差:±20%
    - 漏电流:根据电容和额定电压不同而变化,例如:470μF@400Vdc时漏电流不超过3CV
    - 损耗角正切:最大值为0.25(475~550Vdc)
    - 耐久性:在105℃条件下,使用寿命可达2000小时
    - 阻抗比:在1kHz频率下,阻抗比不超过1.00
    - 多倍纹波电流:具体数值见标准尺寸表

    产品特点和优势


    - 宽广的工作温度范围:能在极端环境中保持稳定性能。
    - 高可靠性:采用高质量材料和先进的制造工艺,确保长期使用无故障。
    - 低损耗:优秀的损耗角正切特性保证了低功耗。
    - 长寿命:在极端条件下也能保证长时间稳定运行。
    - 多样化选择:提供多种电容值和封装尺寸,满足不同应用需求。

    应用案例和使用建议


    - 应用案例:适用于工业控制系统、电源管理、逆变器、太阳能逆变器等。
    - 使用建议:
    - 散热:由于较高额定电压和大容量,需确保良好的散热条件以延长寿命。
    - 连接方式:采用标准的焊接连接方式,确保接触良好,避免虚焊。
    - 负载特性:在连续工作中要考虑到纹波电流的影响,建议使用时考虑冗余。

    兼容性和支持


    - 兼容性:MXH系列电容器可与标准的铝电解电容器插座兼容,便于替换现有系统中的旧型号。
    - 支持和服务:厂商提供详尽的技术文档、样品支持以及售后服务,帮助客户快速集成并解决问题。

    常见问题与解决方案


    - 问题一:安装过程中出现虚焊现象。
    - 解决办法:确保焊接质量,使用合适的焊接工具和助焊剂。
    - 问题二:电容器在高温环境下过热。
    - 解决办法:增加散热装置,确保周围有足够的空气流通。
    - 问题三:电容器使用寿命缩短。
    - 解决办法:检查电容器是否处于额定工作范围内,避免超过其极限值使用。

    总结和推荐


    SNAP-IN ALUMINUM ELECTROLYTIC CAPACITORS MXH系列电容器在设计上充分考虑了各种极端环境下的工作要求,具备优异的可靠性和稳定性。无论是从技术指标还是实际应用来看,该系列电容器都是工业应用中的理想选择。强烈推荐在需要高稳定性和长寿命的应用场合使用此系列产品。

450MXH680MEFCSN35X50参数

参数
电容值 680μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 2.38A@ 120Hz,3.332A@ 10 kHz
长*宽*高 35mm*50mm*52mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

450MXH680MEFCSN35X50厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

450MXH680MEFCSN35X50数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 450MXH680MEFCSN35X50 450MXH680MEFCSN35X50数据手册

450MXH680MEFCSN35X50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 33.96
10000+ ¥ 32.9412
库存: 6600
起订量: 1000 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 33960
