首页  >  产品百科  >  35ZLH1000MEFC12.5X20

35ZLH1000MEFC12.5X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 1mF 35V ±20% 350mΩ 10000h@ 105°C 1.488A@ 120Hz,2.48A@ 100 kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: 31M-35ZLH1000MEFC12.5X20
供应商: 云汉优选
标准整包数: 5

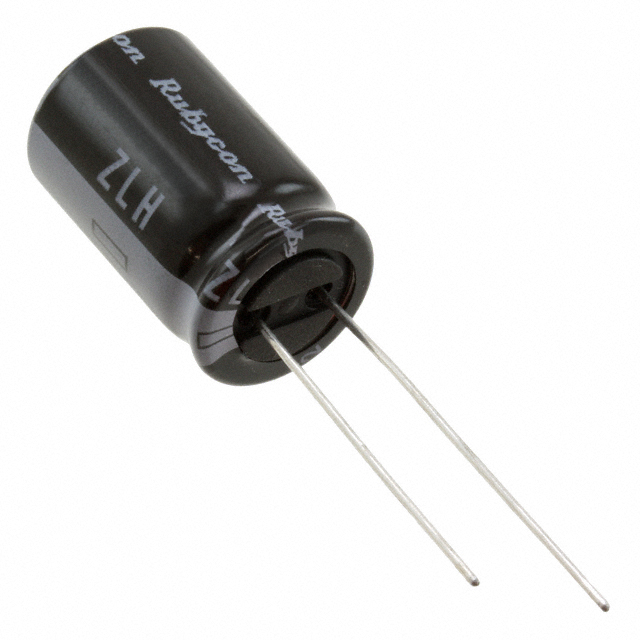

RUBYCON 铝电解电容 35ZLH1000MEFC12.5X20

35ZLH1000MEFC12.5X20概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列

    产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS(径向引线铝电解电容器)ZLH系列是专为需要高稳定性和可靠性的应用场景设计的。这些电容器主要用于交流电路、直流电路、以及各类电力转换装置中的滤波、耦合和旁路。它们广泛应用于工业控制、通信设备、电源管理和消费电子产品等领域。

    技术参数


    - 工作温度范围: -40℃到+105℃
    - 额定电压范围: 6.3Vdc到100Vdc
    - 容差: ±20%(20℃,120Hz)
    - 漏电流: I=0.01CV 或者 3μA,两者中的较大值
    - 损耗因子: 最大值0.22
    - 耐久性: 在105℃条件下6000到10000小时
    - 低温稳定性: 容量变化不超过初始值的±25%
    - 阻抗比: 最大值200%

    产品特点和优势


    - 高温长寿命: 能够在高达105℃的环境下工作超过6000小时,保证长时间的稳定性和可靠性。
    - 低阻抗: 阻抗比小于200%,能够有效降低电源系统的能量损失。
    - 小型化设计: 提供多种尺寸,方便各种应用场合的安装和布局。
    - 容差精准: 容量精度高,确保电气性能的一致性和可靠性。

    应用案例和使用建议


    应用案例:
    - 在电力转换器中用于滤波和平滑输出电压。
    - 在电源管理设备中用于稳定电压输出。
    - 在信号处理设备中用于耦合和旁路电容器。
    使用建议:
    - 在高温环境下使用时,确保有足够的散热措施以延长使用寿命。
    - 根据不同的应用场景选择合适的电容器容量和额定电压。
    - 使用过程中需注意电容器的安装方向,避免反接导致损坏。

    兼容性和支持


    - 兼容性: 适用于大多数电子设备和电路板,特别是需要高稳定性和可靠性的应用场景。
    - 厂商支持: 提供全面的技术文档和支持服务,包括安装指南和故障排查手册。

    常见问题与解决方案


    1. 问题: 电容器发热严重。
    - 解决方案: 检查电路中的其他部件是否有短路或过载现象,并增加散热措施。
    2. 问题: 电容器容量下降。
    - 解决方案: 检查使用环境是否符合工作条件,并更换超出使用寿命的电容器。
    3. 问题: 漏电流过大。
    - 解决方案: 确保使用正确的额定电压和容量,同时检查是否有外部因素影响(如湿度)。

    总结和推荐


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列电容器具有较高的可靠性、稳定性和耐久性,在多种复杂环境中表现出色。它们适合于各种高要求的应用场景,特别是在需要高温长寿命、低阻抗和高容量精度的情况下。总体来说,这款产品是一款非常值得推荐的产品,特别适用于工业控制、通信设备和电源管理等领域。

35ZLH1000MEFC12.5X20参数

参数
电容值 1mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 350mΩ
工作寿命 10000h@ 105°C
纹波电流 1.488A@ 120Hz,2.48A@ 100 kHz
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

35ZLH1000MEFC12.5X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

35ZLH1000MEFC12.5X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 35ZLH1000MEFC12.5X20 35ZLH1000MEFC12.5X20数据手册

35ZLH1000MEFC12.5X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.9609
50+ ¥ 1.6472
150+ ¥ 1.2511
500+ ¥ 1.0785
1500+ ¥ 1.0324
3000+ ¥ 0.9859
5000+ ¥ 0.9347
库存: 9810
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 9.8
直接购买
加入购物车
