首页  >  产品百科  >  63ZLH330MEFCT810X23

63ZLH330MEFCT810X23

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 330μF 63V ±20% 10000h@ 105°C 775.5mA@ 120Hz 插件,D10xL23mm 通孔安装 10mm(长度)*25mm(高度)
供应商型号: 1189-63ZLH330MEFCT810X23TB-ND
供应商: Digi-Key
标准整包数: 500

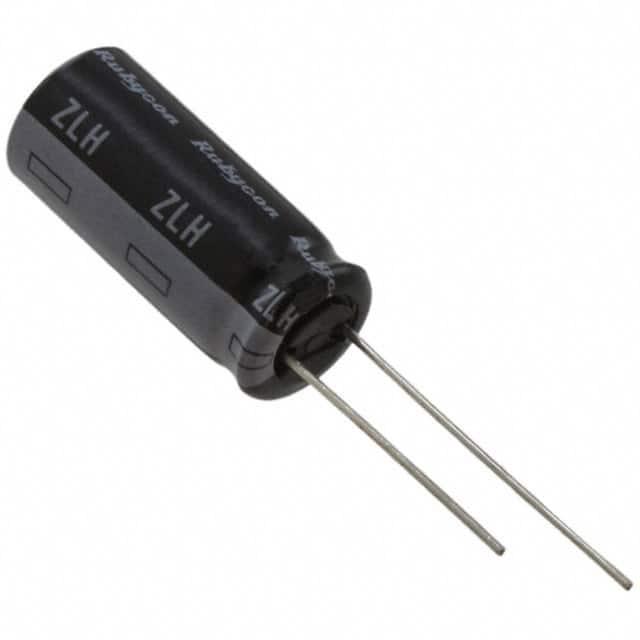

RUBYCON 铝电解电容 63ZLH330MEFCT810X23

63ZLH330MEFCT810X23概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH

    1. 产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列是一款专为高性能要求设计的小型化、长寿命铝电解电容器。该系列产品以其卓越的稳定性和可靠性,在电源滤波、信号耦合、电路调节等多个领域得到了广泛应用。其主要功能是存储电能并提供快速释放电流,适合用于各种电子设备中,包括消费电子产品、工业控制设备、通信设备及医疗设备。

    2. 技术参数


    | 参数名称 | 技术指标 |

    | 类别温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 6.3 VDC 至 100 VDC |
    | 容值公差 | ±20%(20°C,120Hz) |
    | 漏电流(最大值) | I = 0.01CV 或 3μA 中较大值(施加后 2 分钟) |
    | 损耗因子(最大值) | tanδ ≤ 0.22(120Hz) |
    | 使用寿命 | 6000-10000 小时(105°C 负载条件下) |
    | 阻抗比 | ≤200% 的指定值 |

    3. 产品特点和优势


    - 小型化设计:ZLH 系列电容器具有紧凑的尺寸设计,能够在有限空间内实现高效性能。
    - 长寿命:通过改进的材料和技术,ZLH 系列能够承受高应力条件下的长期运行。
    - 低阻抗:优异的低阻抗特性使其成为高频应用的理想选择。
    - 稳定性强:宽广的工作温度范围确保了其在恶劣环境下依然保持可靠性能。
    - 多功能应用:广泛应用于需要滤波、耦合、旁路和储能的多种场景。

    4. 应用案例和使用建议


    ZLH 系列电容器可应用于多个场景:
    - 电源管理:在开关电源中作为输出滤波器,提高电源质量。
    - 信号处理:用于信号耦合与旁路,提升系统响应速度。
    - 电机驱动:提供稳定的大电流支持,保障电机正常工作。
    使用建议:
    - 确保实际工作电压不超过额定电压,以延长使用寿命。
    - 在高温环境中需适当降额使用,避免因过热导致性能下降。
    - 对于大容量电容器,需考虑散热问题,必要时增加散热片或风扇。

    5. 兼容性和支持


    ZLH 系列电容器完全符合 RoHS 标准,保证环保合规性。其标准尺寸兼容多数主流 PCB 板设计规范,易于集成。制造商提供全面的技术支持,包括样品提供、定制化设计服务及售后维护,帮助客户快速解决问题并优化方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 确保接线正确,检查焊接点是否良好 |
    | 容量衰减明显 | 避免长时间高温工作,定期检测电容器状态 |
    | 工作不稳定 | 使用前进行老化处理,确保电容器状态稳定 |

    7. 总结和推荐


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列电容器凭借其紧凑设计、长寿命和卓越性能,成为电子设备的理想选择。无论是消费级还是工业级应用,它都能满足大部分需求。对于追求高效、稳定性能的项目,我们强烈推荐选择 ZLH 系列电容器。
    最终结论:推荐使用。
    希望本文能为读者深入了解该产品及其应用提供帮助!

63ZLH330MEFCT810X23参数

参数
电容值 330μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 775.5mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 10mm(长度)*25mm(高度)
通用封装 插件,D10xL23mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

63ZLH330MEFCT810X23厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63ZLH330MEFCT810X23数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63ZLH330MEFCT810X23 63ZLH330MEFCT810X23数据手册

63ZLH330MEFCT810X23封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4238 ¥ 3.5465
1000+ $ 0.3929 ¥ 3.288
1500+ $ 0.3773 ¥ 3.1575
2500+ $ 0.3599 ¥ 3.0121
3500+ $ 0.3497 ¥ 2.9266
5000+ $ 0.3398 ¥ 2.844
12500+ $ 0.3184 ¥ 2.6647
25000+ $ 0.3054 ¥ 2.5555
库存: 5000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1773.25
