50MS510MEFC6.3X5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 10μF 50V ±20% 15.9Ω 1000h@ 85°C 31mA@ 120Hz,46.5mA@ 10kHz 通孔安装 6.3mm*5mm*6.5mm
供应商型号: 10B-1144604-4
供应商: 国内现货
标准整包数: 5

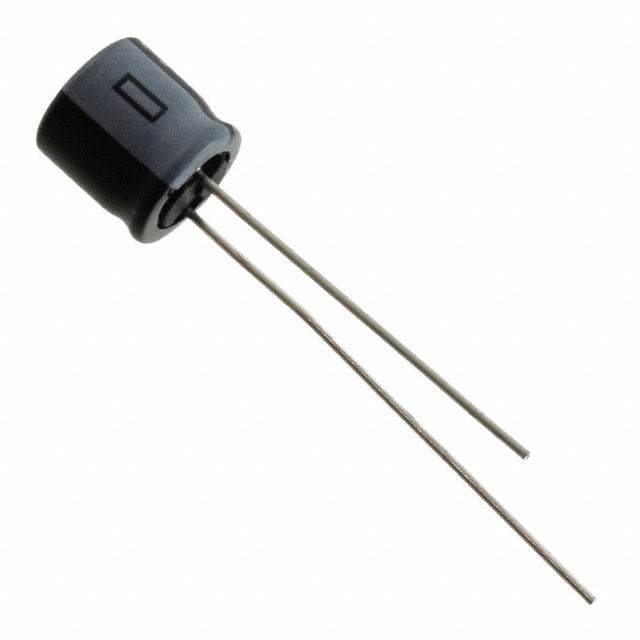

RUBYCON 铝电解电容 50MS510MEFC6.3X5

50MS510MEFC6.3X5概述

    MS5系列铝电解电容器技术手册

    产品简介


    MS5系列是径向引脚铝电解电容器,广泛应用于各种电路中,尤其是在需要大容量电容的应用场景。该系列电容器具有多种额定电压和电容值,能够满足不同应用场景的需求。它们主要用于电源滤波、耦合、旁路、信号平滑和其他许多电路设计中。

    技术参数


    - 额定电压范围: 4 Vdc 至 50 Vdc
    - 电容范围: 0.47 μF 至 470 μF
    - 容差: ±20%
    - 漏电流: I = 0.01CV 或 3μA,以较大者为准(在额定电压下,应用2分钟后)
    - 损耗因子(tanδ): 额定电压下 ≤0.35
    - 阻抗比 (Z(-40℃)/Z(20℃)):
    - 4 Vdc: 4
    - 6.3 Vdc: 12
    - 10 Vdc: 10
    - 16 Vdc: 8
    - 25 Vdc: 4
    - 35 Vdc: 4
    - 50 Vdc:
    - 工作温度范围: -40℃ 至 +85℃
    - 稳定性: 在-40℃下变化不大于初始值的±25%
    - 频率系数:
    - 60Hz (50Hz): 0.50
    - 120Hz: 1.00
    - 500Hz: 1.20
    - 1kHz: 1.30
    - 10kHz: 1.50

    产品特点和优势


    - 高稳定性: 在广泛的温度范围内仍能保持稳定的性能。
    - 低损耗因子: 损耗因子小于等于0.35,保证了高效率。
    - 宽泛的工作温度: 能够适应-40℃到+85℃的极端工作环境。
    - 大容量范围: 提供从0.47 μF到470 μF的多种电容选择,满足不同的电路需求。

    应用案例和使用建议


    MS5系列电容器非常适合用于开关电源滤波器、直流稳压电源、音频设备等场景。根据手册中的应用示例,推荐在设计电路时考虑到电容器的工作条件和额定电压要求,避免过载。

    兼容性和支持


    - RoHS合规性: 符合欧盟的RoHS标准,适用于环保型电子产品。
    - 其他兼容性: 与市面上常见的电路板和电子设备高度兼容。
    - 厂商支持: 厂商提供详细的使用手册和技术支持服务,以帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q1: 漏电流过大
    - 解决方案: 确保电容器工作在规定的额定电压范围内,并且在使用前进行适当的预充电处理。

    - Q2: 温度敏感性高
    - 解决方案: 在高温环境下使用时,考虑降低工作电压,以减少热应力对电容器的影响。

    总结和推荐


    MS5系列铝电解电容器是一款性能稳定、适用范围广的产品,特别适合在严苛的工作环境中使用。其优异的温度稳定性、低损耗因子和宽泛的电压范围使其在市场上具有很高的竞争力。强烈推荐给那些需要高性能电容器的电路设计人员和制造商。
    综上所述,MS5系列铝电解电容器具备多项显著优势,无论是在性能指标还是在应用范围上,都能很好地满足用户的需求。因此,我们推荐将其纳入项目设计中。

50MS510MEFC6.3X5参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 15.9Ω
工作寿命 1000h@ 85°C
纹波电流 31mA@ 120Hz,46.5mA@ 10kHz
长*宽*高 6.3mm*5mm*6.5mm
安装方式 通孔安装
应用等级 通用级
包装方式 散装

50MS510MEFC6.3X5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

50MS510MEFC6.3X5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 50MS510MEFC6.3X5 50MS510MEFC6.3X5数据手册

50MS510MEFC6.3X5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.8713
250+ ¥ 1.156
500+ ¥ 0.9633
1500+ ¥ 0.7398
1615+ ¥ 0.7398
30000+ ¥ 0.5859
库存: 1371
起订量: 80 增量: 1
交货地:
最小起订量为:5
合计: ¥ 14.35
