首页  >  产品百科  >  63ZLH100MEFC8X16

63ZLH100MEFC8X16

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 100μF 63V ±20% 8000h@ 105°C 344mA@ 120Hz 通孔安装 8mm*16mm*17.5mm
供应商型号: 19M-63ZLH100MEFC8X16
供应商: 云汉优选
标准整包数: 1

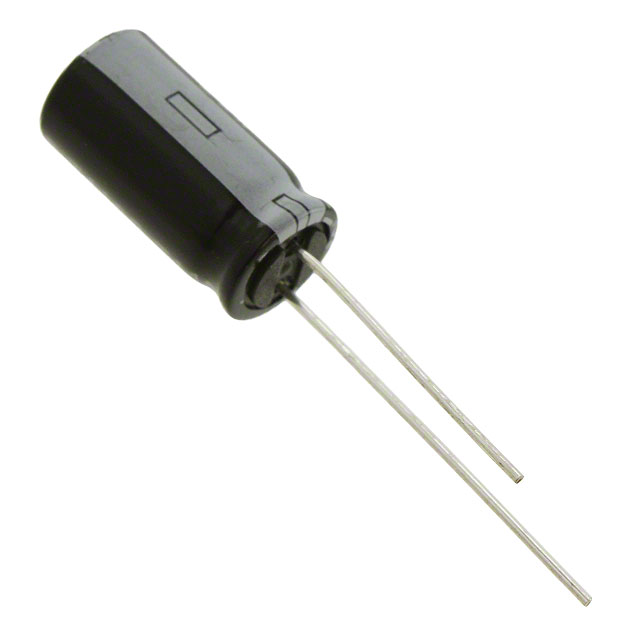

RUBYCON 铝电解电容 63ZLH100MEFC8X16

63ZLH100MEFC8X16概述

    铝电解电容器ZLH系列技术手册

    产品简介


    铝电解电容器ZLH系列是专为高可靠性和长寿命应用设计的径向引线型铝电解电容器。该系列产品具备微型化、低阻抗和长寿命等特点,广泛应用于工业控制、通信设备、电源管理等领域。

    技术参数


    - 工作温度范围:-40°C 至 +105°C
    - 额定电压范围:6.3 Vdc 至 100 Vdc
    - 容值公差:±20%(在20°C,120Hz条件下)
    - 漏电流:最大为 I = 0.01CV 或 3μA(取较大者,测量时间为2分钟)
    - 损耗因数(tanδ):最大为0.22(在120Hz条件下)
    其他详细的技术参数见下表:
    | 额定电压 (Vdc) | 容量 (μF) | 尺寸 (mm) | 额定纹波电流 (mA) | 20°C时阻抗 (Ω max) | -10°C时阻抗 (Ω max) |
    |
    | 6.3 | 10 | 5x11 | 150 | 0.22 | 0.88 |
    | 10 | 10 | 6.3x11 | 150 | 0.094 | 0.35 |
    | 16 | 10 | 8x11.5 | 150 | 0.056 | 0.22 |

    产品特点和优势


    1. 长寿命:在105°C下的负载寿命可达6000至10000小时。
    2. 微型化设计:满足空间紧凑的设计需求。
    3. 低阻抗:适用于高频和大电流的应用场景。
    4. 稳定性高:温度稳定性好,工作温度范围宽。

    应用案例和使用建议


    1. 工业自动化:适用于需要稳定性和耐用性的场合,如电机驱动电路。
    2. 通信设备:用于稳压电源中的滤波电容器。
    3. 电源管理:适合于开关电源、逆变器等场合。
    使用建议:
    - 在选择电容器时,确保其额定电压和容量符合应用要求。
    - 考虑工作环境的温度范围,以保证电容器的稳定运行。
    - 注意电容器的安装方向,避免漏液和短路的风险。

    兼容性和支持


    该产品可与多种电子设备兼容,并且提供相应的技术支持和售后服务。具体的技术支持信息请咨询制造商。

    常见问题与解决方案


    1. 问题:电容器发热严重。
    - 解决方法:检查负载是否超出额定电流,调整负载或更换更高额定电流的电容器。
    2. 问题:电容器容量下降明显。
    - 解决方法:确认工作环境是否超过温度范围,采取降温措施或更换新的电容器。
    3. 问题:电容器寿命缩短。
    - 解决方法:检查是否长期过载运行,降低工作负荷或更换更大容量的电容器。

    总结和推荐


    综上所述,铝电解电容器ZLH系列具备长寿命、低阻抗和微型化的特点,非常适合高可靠性和紧凑设计的需求。对于需要高性能和高稳定性的应用场合,我们强烈推荐使用此系列产品。

63ZLH100MEFC8X16参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 344mA@ 120Hz
长*宽*高 8mm*16mm*17.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

63ZLH100MEFC8X16厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63ZLH100MEFC8X16数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63ZLH100MEFC8X16 63ZLH100MEFC8X16数据手册

63ZLH100MEFC8X16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7313
10+ ¥ 0.7192
30+ ¥ 0.5688
100+ ¥ 0.4794
300+ ¥ 0.4388
1000+ ¥ 0.4063
库存: 4000
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.73
