63PK10MEFC5X11

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 10μF 63V ±20% 2000h@ 85°C 105mA@ 10kHz,70mA@ 120Hz 通孔安装 5mm*11mm*12.5mm
供应商型号: 2346531
供应商: element14
标准整包数: 5

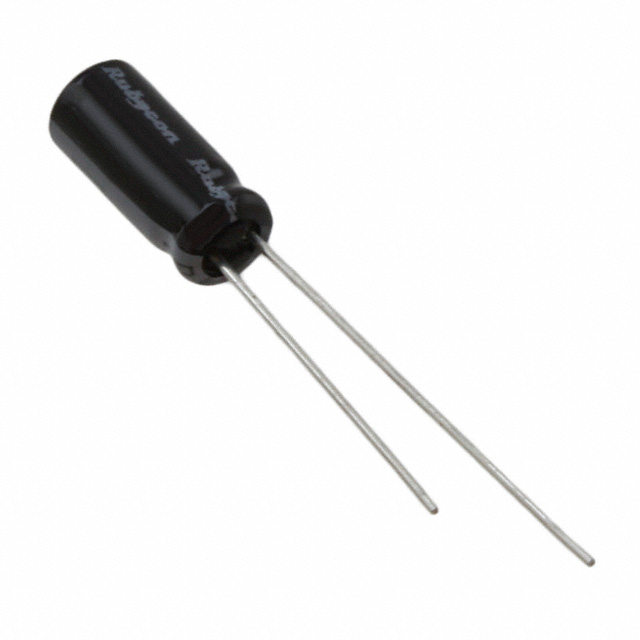

RUBYCON 铝电解电容 63PK10MEFC5X11

63PK10MEFC5X11概述


    产品简介


    本产品为一款铝电解电容器,适用于多种工业及消费电子产品。该电容器主要功能是储存电荷并提供稳定的电源电压,在电路设计中起到关键作用。它广泛应用于电源管理、照明系统、工业自动化设备等领域。

    技术参数


    - 工作温度范围:-25°C 至 +85°C
    - 额定电压范围:6.3 Vdc 至 450 Vdc
    - 标称容量范围:0.47 μF 至 33000 μF
    - 损耗因子(tanδ):≤ 0.28
    - 漏电流:
    - 1 分钟:I ≤ 0.1CV + 40μA (CV > 1000μF)
    - 5 分钟:I ≤ 0.03CV + 15μA (CV > 1000μF)
    - 1 分钟:I ≤ 0.04CV + 100μA (CV ≤ 1000μF)
    - 5 分钟:I ≤ 0.02CV + 25μA (CV ≤ 1000μF)
    - 耐久性:85°C 下连续施加额定电压及纹波电流 2000 小时后,满足以下要求:
    - 容量变化率:不超过初始值的 ±25%
    - 损耗因子(tanδ):不超过初始值的 ±25%
    - 尺寸:多种型号可选,具体参见标准尺寸表

    产品特点和优势


    该电容器具有出色的高温稳定性和长寿命,能够承受严苛的工作条件。其低损耗因子和高容量范围使其成为各种高性能应用的理想选择。相比同类产品,该电容器具备更高的可靠性与更低的漏电流,适用于需要长期稳定性的场合。

    应用案例和使用建议


    应用案例
    - 电源管理:在开关电源中作为储能和滤波元件。
    - 照明系统:LED驱动电源中用于平滑输出电压波动。
    - 工业自动化:伺服驱动器中用于滤波和平稳供电。
    使用建议
    - 选型建议:根据实际需求选择合适的额定电压和容量。例如,对于高电压和大容量的应用,可以选择450Vdc的型号。
    - 安装建议:确保散热良好,避免过热。可以考虑使用散热片或加大安装间距来提高散热效果。

    兼容性和支持


    该电容器与其他铝电解电容器有良好的互换性,但在替换时仍需注意其电气参数和尺寸的一致性。制造商提供了全面的技术支持和服务,包括安装指南、应用咨询和技术文档,确保用户能够充分利用产品的性能。

    常见问题与解决方案


    1. 问题:电容器出现漏电流过大。
    - 解决方案:检查电容器的安装环境,确保温度和湿度符合要求。若发现漏电流依然过大,可能需要更换电容器或检查是否有其他电路问题。
    2. 问题:电容器寿命缩短。
    - 解决方案:确保电容器在额定条件下工作,避免过压或过热。如果在极端环境下使用,可以考虑增加散热措施。

    总结和推荐


    总体而言,这款铝电解电容器以其卓越的性能、高可靠性和宽泛的应用范围在市场上表现优异。无论是工业应用还是消费电子,它都能提供稳定可靠的电源管理解决方案。因此,强烈推荐该产品给需要高质量电容器的工程师和设计师们。

63PK10MEFC5X11参数

参数
电容值 10μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 105mA@ 10kHz,70mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

63PK10MEFC5X11厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63PK10MEFC5X11数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63PK10MEFC5X11 63PK10MEFC5X11数据手册

63PK10MEFC5X11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.989
50+ ¥ 0.9047
250+ ¥ 0.5447
500+ ¥ 0.5008
1500+ ¥ 0.447
3000+ ¥ 0.404
库存: 2911
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 9.94
