35PK2200MEFC16X25

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 2.2mF 35V ±20% 2000h@ 85°C 1.81A@ 120Hz,2.0815A@ 10kHz 通孔安装 16mm*25mm*26.5mm
供应商型号: 1189-1267-ND
供应商: Digi-Key
标准整包数: 1

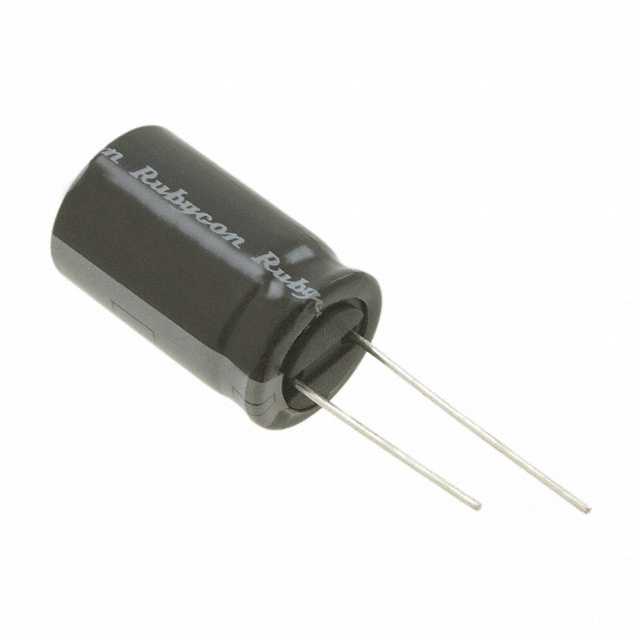

RUBYCON 铝电解电容 35PK2200MEFC16X25

35PK2200MEFC16X25概述

    铝电解电容器 PK 系列技术手册解析

    1. 产品简介


    铝电解电容器是一种常用的电子元器件,具有高容量和低价格的特点,在电力电子设备、汽车电子、工业控制等领域有着广泛的应用。本文将重点介绍铝电解电容器 PK 系列的技术规格和使用指南。

    2. 技术参数


    铝电解电容器 PK 系列的主要技术参数如下:
    - 工作温度范围: -40℃ 至 +85℃
    - 额定电压范围: 6.3 Vdc 至 450 Vdc
    - 容差: ±20%(在20℃、120Hz下)
    - 损耗因数 (tanδ):
    - 6.3 Vdc: 0.28
    - 10 Vdc: 0.24
    - 16 Vdc: 0.20
    - 25 Vdc: 0.14
    - 35 Vdc: 0.12
    - 50 Vdc: 0.10
    - 63 Vdc: 0.10
    - 100 Vdc: 0.20
    - 160 Vdc: 0.25
    - 200 Vdc: 0.25
    - 250 Vdc: 0.25
    - 350 Vdc: 0.25
    - 400 Vdc: 0.25
    - 450 Vdc: 0.25
    - 阻抗比:
    - 6.3 Vdc: 12
    - 10 Vdc: 10
    - 16 Vdc: 8
    - 25 Vdc: 5
    - 35 Vdc: 4
    - 50 Vdc: 3
    - 63 Vdc: 3
    - 100 Vdc: 3
    - 160 Vdc: 2
    - 200 Vdc: 2
    - 250 Vdc: 4
    - 350 Vdc: 5
    - 400 Vdc: 5
    - 450 Vdc: 7

    3. 产品特点和优势


    - 宽温度范围: 可在极端温度环境下稳定工作,适应各种恶劣条件。
    - 高容差和稳定性: 在不同电压和频率下表现出良好的稳定性。
    - 长寿命: 经过2000小时耐久测试,确保长期可靠使用。
    - 高可靠性: 满足严格的工业标准要求。

    4. 应用案例和使用建议


    - 应用案例: 常用于开关电源、直流滤波器、交流整流电路中。
    - 使用建议:
    - 在高温环境中使用时,需注意散热,避免因温度过高导致性能下降。
    - 定期检查电容器的泄漏电流,及时更换有问题的电容器。

    5. 兼容性和支持


    - 兼容性: 与市场上大多数电子设备和电路板兼容。
    - 支持: 提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - 问题: 泄漏电流过大
    - 解决方案: 检查连接是否牢固,确认无短路情况;必要时更换电容器。
    - 问题: 容量衰减
    - 解决方案: 检查工作环境是否符合要求,确认温度和湿度控制良好;定期进行检测和维护。

    7. 总结和推荐


    综上所述,铝电解电容器 PK 系列具有优良的性能和广泛的适用性。无论是从性能指标还是可靠性来看,它都是一个值得信赖的选择。对于需要在复杂工况下工作的电子设备而言,这款电容器无疑是最佳的伙伴。强烈推荐使用铝电解电容器 PK 系列。

35PK2200MEFC16X25参数

参数
电容值 2.2mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 1.81A@ 120Hz,2.0815A@ 10kHz
长*宽*高 16mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

35PK2200MEFC16X25厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

35PK2200MEFC16X25数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 35PK2200MEFC16X25 35PK2200MEFC16X25数据手册

35PK2200MEFC16X25封装设计

查看详情并下载
Symbol
Footprint
3D Model
