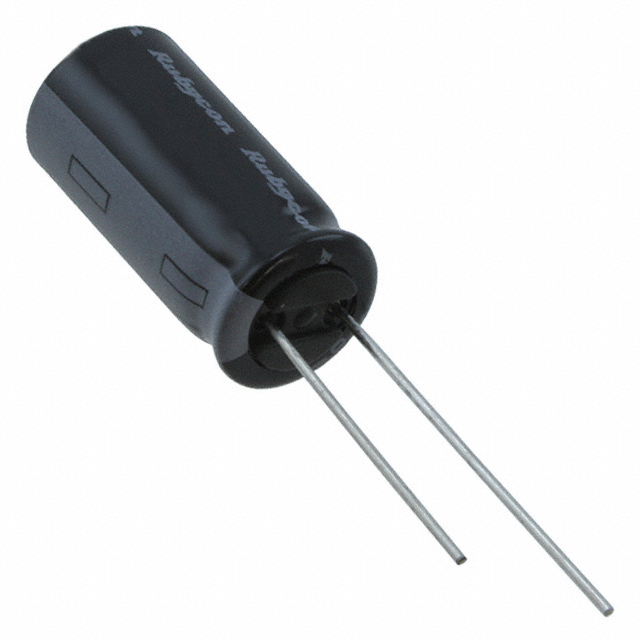

35YXG470MEFCT810X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 470μF 35V ±20% 5000h@ 105°C 1.4A@ 100 kHz,770mA@ 120Hz 通孔安装 10mm(长度)*22mm(高度)
供应商型号: 19M-35YXG470MEFCT810X20
供应商: 云汉优选
标准整包数: 1200
RUBYCON 铝电解电容 35YXG470MEFCT810X20

35YXG470MEFCT810X20概述

    # 铝电解电容器YXG系列技术手册

    产品简介


    YXG系列铝电解电容器是适用于广泛电子设备的理想选择。这些电容器以其高可靠性、长寿命及广泛的温度适应范围而著称。它们被广泛应用于工业自动化、通讯设备、电源管理、医疗设备及消费电子产品等领域。

    技术参数


    规格参数
    - 类别温度范围: -40°C 至 +105°C
    - 额定电压范围: 6.3Vdc 至 100Vdc
    - 容差: ±20%(在20°C,120Hz条件下)
    - 泄漏电流: I = max(0.01CV, 3μA)(在施加额定电压2分钟后测量)
    - 损耗因子: tanδ(最大值)
    - 使用寿命: 3000~6000小时(在105°C条件下)
    额定电压和损耗因子的关系
    | 额定电压 (Vdc) | tanδ |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    容量变化
    - 在初始值的±25%以内。
    - 超过1000μF时,每增加1000μF,损耗因子增加0.02。
    低阻抗
    - 低温下的阻抗比:Z(-40°C)/Z(20°C) = 3~5
    - 低温下的阻抗比:Z(-25°C)/Z(20°C) = 2~4

    产品特点和优势


    - 宽温度范围: -40°C 至 +105°C,适合各种恶劣环境。
    - 高可靠性: 经过严格测试,确保长时间稳定运行。
    - 长寿命: 105°C下可达到3000~6000小时的使用寿命。
    - 小体积: 丰富的尺寸选择,满足不同设计需求。

    应用案例和使用建议


    应用案例
    YXG系列铝电解电容器被广泛用于以下几个方面:
    - 工业控制和自动化设备
    - 通信设备中的滤波和储能
    - 消费电子设备中的电源管理和信号处理
    - 医疗设备中的稳压和滤波
    使用建议
    - 确保在电路设计中留有足够的散热空间,以延长电容器寿命。
    - 在高温环境中使用时,注意监测并维护电容器的工作状态。
    - 根据不同的应用场景,选择合适的电容容量和电压等级。

    兼容性和支持


    YXG系列铝电解电容器与多数常见的电子元件和设备兼容。制造商提供详细的技术支持,包括安装指南、维修手册和更换服务。

    常见问题与解决方案


    问题1: 泄漏电流过大
    解决办法: 检查电路是否存在短路情况,或者尝试更换新的电容器。
    问题2: 电容值下降
    解决办法: 确认电路工作温度是否超出规定范围,检查是否超过使用寿命。
    问题3: 爆炸风险
    解决办法: 避免电容器暴露在过高的温度或电压下,确保正确安装并使用合适的散热措施。

    总结和推荐


    YXG系列铝电解电容器以其卓越的性能、广泛的适用范围和可靠的品质在市场上享有良好的声誉。它不仅在工业领域表现出色,也适用于各类消费电子产品。如果您正在寻找一款稳定可靠的电容器,YXG系列将是您的理想选择。
    总之,这款产品在众多领域都有出色的应用表现,无论是高温稳定性还是可靠性都达到了较高的标准。强烈推荐使用YXG系列铝电解电容器。

35YXG470MEFCT810X20参数

参数
电容值 470μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.4A@ 100 kHz,770mA@ 120Hz
长*宽*高 10mm(长度)*22mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

35YXG470MEFCT810X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

35YXG470MEFCT810X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 35YXG470MEFCT810X20 35YXG470MEFCT810X20数据手册

35YXG470MEFCT810X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
