400LLE4.7MEFC10X12.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 4.7μF 400V ±20% 15000h 61mA,61mA(AC) 通孔安装 13.9954mm(高度)
供应商型号: 2102429
供应商: 海外现货
标准整包数: 1

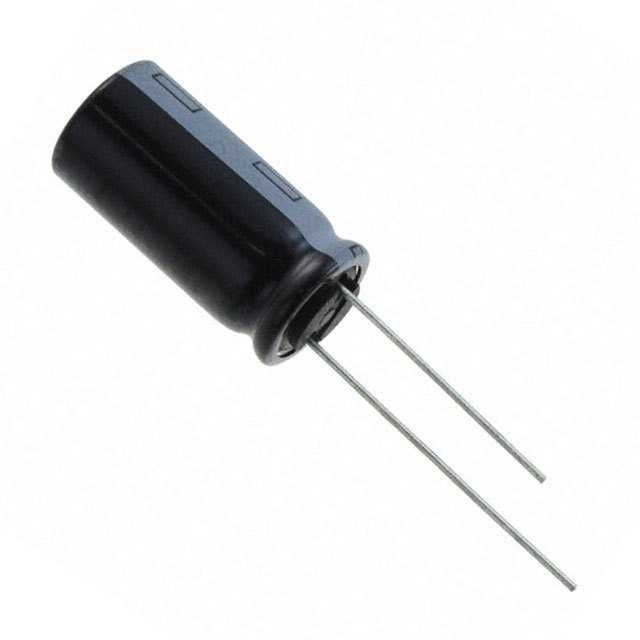

RUBYCON 铝电解电容 400LLE4.7MEFC10X12.5

400LLE4.7MEFC10X12.5概述

    # 铝电解电容器LLE系列技术手册

    产品简介


    铝电解电容器LLE系列是一种高可靠性、适用于LED照明系统的径向引脚铝电解电容器。其主要功能包括提供稳定的直流电压、滤波和能量储存。此系列产品广泛应用于LED照明、电源转换系统及各种需要稳定电流和电压的电路设计中。

    技术参数


    基本规格
    - 负载寿命:105℃环境下可达到12000至20000小时。
    - 额定电压范围:160Vdc至450Vdc。
    - 容许容量偏差:±20%(在20℃下,频率为120Hz时)。
    - 泄漏电流:最大值见下表。
    - 损耗因子(tanδ):最大值0.24(120Hz)。
    - 阻抗比:在不同温度下的变化见下表。
    - 耐压系数:在特定条件下,符合行业标准要求。
    容量与电压对应关系
    | 容量(μF) | 电压(Vdc) |

    | 5.6 | 160 |
    | 10 | 160 |
    | 15 | 200 |
    | 22 | 200 |
    | 33 | 200 |
    泄漏电流
    | 容量(μF) | 泄漏电流(μA) |

    | 2.2 | I=0.1CV+40μA |
    | 3.3 | I=0.03CV+15μA |
    | 4.7 | I=0.04CV+100μA |
    | 6.8 | I=0.02CV+25μA |
    温度稳定性
    - 工作温度范围:-40℃至+105℃。
    - 低温稳定性:容值变化在初始值的±30%以内。
    尺寸规格
    | 长度(L) | 直径(D) | 高度(H) |
    |
    | 70mm | φ8mm | 12mm |
    | 95mm | φ10mm | 16mm |

    产品特点和优势


    - 长寿命:在极端环境下,使用寿命可达12000至20000小时。
    - 高可靠性:满足行业标准要求,具有优异的电气性能和稳定性。
    - 低损耗:损耗因子(tanδ)低至0.24,保证高效率的能源转换。
    - 宽温域适用:能够在广泛的温度范围内稳定工作,适用于各种恶劣环境。

    应用案例和使用建议


    应用场景
    - LED照明系统:在室内和室外LED灯具中,LLE系列可以有效滤除噪声并稳定电压,提高灯具的能效和寿命。
    - 电源转换系统:在开关电源中,LLE系列可以提供稳定的输出电压,减少电压波动对下游电路的影响。
    使用建议
    - 安装位置:尽量避免高温环境,选择散热良好的位置进行安装。
    - 热管理:在高功率应用中,需采取适当的热管理措施以确保正常工作。
    - 匹配选择:根据具体应用需求选择合适的容量和电压等级,以达到最佳效果。

    兼容性和支持


    - 兼容性:LLE系列与各种主流LED驱动器和电源适配器兼容,适用于广泛的电路设计。
    - 支持服务:提供详尽的技术支持和售后服务,包括产品选型指导、故障排查和维护保养等。

    常见问题与解决方案


    问题1:电容器发热严重
    解决方案:检查电路中的电流和电压情况,调整匹配的电容器容量,确保其在额定范围内工作。
    问题2:电容器过早失效
    解决方案:确认工作环境温度是否超出电容器的工作范围,如果超温,则需要改善散热条件或选用更高温等级的产品。

    总结和推荐


    铝电解电容器LLE系列凭借其长寿命、高可靠性、低损耗和宽温域适用性,在LED照明和电源转换系统中表现出色。尽管价格略高于市场上部分竞争对手的产品,但考虑到其出色的性能和长期稳定性,强烈推荐在需要高性能和高可靠性的应用场合中使用。
    总的来说,LLE系列电容器是一款值得信赖的高品质产品,特别适合用于那些需要高度稳定性和高效能的应用场景。

400LLE4.7MEFC10X12.5参数

参数
电容值 4.7μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 61mA,61mA(AC)
工作寿命 15000h
长*宽*高 13.9954mm(高度)
安装方式 通孔安装
应用等级 工业级

400LLE4.7MEFC10X12.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

400LLE4.7MEFC10X12.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 400LLE4.7MEFC10X12.5 400LLE4.7MEFC10X12.5数据手册

400LLE4.7MEFC10X12.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
