400PX47MEFC16X25

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 47μF 400V ±20% 7.5mm 2000h@ 105°C 200mA@ 120Hz,300mA@ 10kHz 插件,D16xL25mm 通孔安装 16mm*25mm*27mm
供应商型号: 400PX47MEFC16X25
供应商: 国内现货
标准整包数: 200

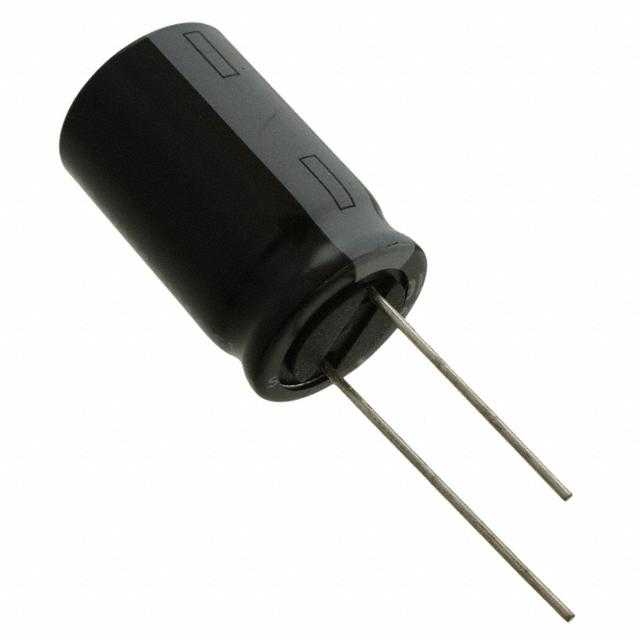

RUBYCON 铝电解电容 400PX47MEFC16X25

400PX47MEFC16X25概述

    电子元器件产品技术手册:铝电解电容器

    1. 产品简介


    本手册介绍的是型号为PX的铝电解电容器,属于径向引线型铝电解电容器系列。这些电容器广泛应用于各类电源转换、滤波、耦合及旁路电路中。它们具有高可靠性和稳定的电气性能,适用于工业控制、消费电子和通信设备等多个领域。

    2. 技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40℃至+105℃ |
    | 额定电压 | 6.3Vdc至450Vdc |
    | 漏电流 | I=0.1CV+40μA(1分钟) |
    | 容量变化率 | 初始值的±25%以内 |
    | 损耗角正切(tanδ) | ≤0.28(20℃, 120Hz) |
    | 耐久性 | 105℃标准品,1000-2000小时负载寿命 |
    | 损失角正接 | Z(-40℃)/Z(20℃) 或 Z(-25℃)/Z(20℃) |

    3. 产品特点和优势


    - 宽工作温度范围:能够在极端环境下稳定工作,适合严苛的应用环境。
    - 高可靠性:具备出色的长期稳定性和寿命,满足各类设备的需求。
    - 高容许电压范围:涵盖了从6.3V到450V的广泛应用需求。
    - 低漏电流:降低了电路的功率损耗,提高了系统的整体效率。

    4. 应用案例和使用建议


    这些电容器在多种应用场景中表现优异,例如:
    - 开关电源:用于输出滤波,减小输出纹波,提高系统稳定性。
    - 电机驱动:作为滤波和储能元件,保证电机的平稳运行。
    - 通信设备:在高频信号处理中作为耦合电容,保证信号传输的纯净度。
    使用建议:
    - 在高湿度环境中,考虑采用防潮封装或采取防潮措施。
    - 在高工作温度环境中,优先选用耐高温等级的产品。

    5. 兼容性和支持


    这些电容器与各种电路板设计兼容,适用于标准的PCB焊接工艺。制造商提供全面的技术支持和售后服务,确保客户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    - 问题:长时间使用后,容量下降明显。
    解决方案:确认使用条件符合额定要求,避免超负荷工作。必要时更换电容器以维持系统正常运行。
    - 问题:纹波电流引起的过热。
    解决方案:使用更大容量或更高级别的电容器以降低纹波电流的影响。

    7. 总结和推荐


    总体而言,这些铝电解电容器凭借其宽广的工作温度范围、高可靠性和广泛的适用性,在多种应用场景中表现出色。对于需要高性能电容器的设计工程师来说,它们是理想的选择。因此,我们强烈推荐使用这些产品来提升您的电路系统的稳定性和效率。

400PX47MEFC16X25参数

参数 值
电容值 47μF
额定电压 400V
容差 ±20%
引线间距 7.5mm
ESR-等效串联电阻 -
纹波电流 200mA@ 120Hz,300mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 16mm*25mm*27mm
通用封装 插件,D16xL25mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售

400PX47MEFC16X25厂商介绍

Rubycon是一家日本电子元器件制造商,创立于1952年,主要生产铝电解电容器、薄膜电容器、导电高分子电容器及电源相关产品。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Rubycon 相关型号,如 35PX470MEFC10X12.5、50SGV100M8X10.5、35YXJ100M6.3X11、35YXJ220M8X11.5 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

400PX47MEFC16X25数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 400PX47MEFC16X25 400PX47MEFC16X25数据手册
