首页  >  产品百科  >  35THV47M8X10.5

35THV47M8X10.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 47μF 35V ±20% 300mΩ@ 100kHz 3000h@ 125°C 150mA@ 120Hz,300mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 35THV47M8X10.5
供应商: 期货订购
标准整包数: 500

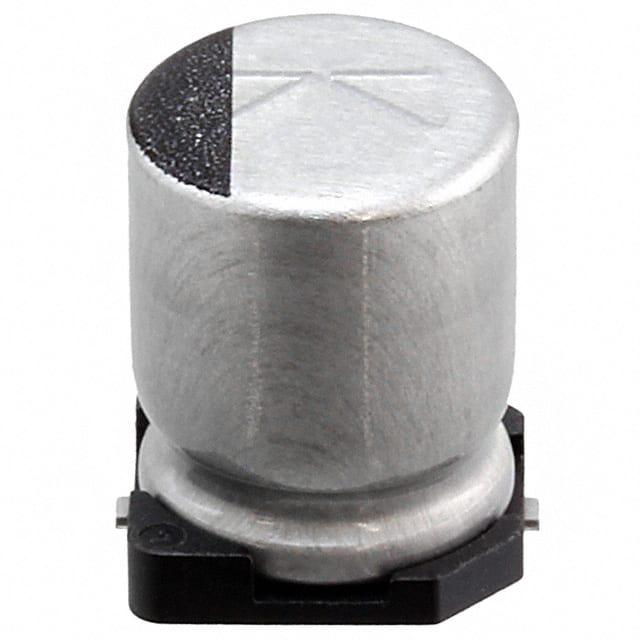

RUBYCON 铝电解电容 35THV47M8X10.5

35THV47M8X10.5概述

    CHIP ALUMINUM ELECTROLYTIC CAPACITORS THV 技术手册

    1. 产品简介


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS THV 是一款适用于高可靠性的铝电解电容器,专为满足工业、汽车和消费类电子设备的需求而设计。这些电容器以其卓越的耐高温能力和低阻抗特性著称,能够广泛应用于开关电源、逆变器、直流滤波、缓冲电路等领域。
    主要功能:
    - 高频低阻抗特性;
    - 宽温度范围适应性强;
    - 优秀的长寿命性能。
    应用领域:
    - 工业控制设备;
    - 汽车电子系统;
    - 可再生能源设备;
    - 通信基础设施。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 16Vdc ~ 50Vdc |
    | 电容值范围 | 10μF ~ 330μF |
    | 耐温范围 | -40℃ ~ +125℃ |
    | 漏电流 | I = max{0.01CV, 3μA} (施加额定电压2分钟后) |
    | 损耗因子 | ≤0.23 @ 20°C, 120Hz |
    | 使用寿命 | 2000~3000小时 @ 125℃ |
    | 阻抗比(@100kHz) | Z(-40℃)/Z(20℃) ≤ 4 |
    - 电容值公差:±20% @ 20°C, 120Hz
    - 端子稳定性:符合AEC-Q200标准
    - 纹波电流能力:最大额定值随电压变化而变化,详见表内详细数据。

    3. 产品特点和优势


    - 低ESR设计:显著降低功耗并提升效率,特别适合高频电路。
    - 高可靠性:即使在恶劣环境下也能保持稳定运行。
    - 宽温度适应性:能够在极端温度下提供可靠的性能表现。
    - 长寿命:满足长期无故障运行需求,尤其适合工业自动化领域。
    这些特性使得THV系列成为高性能电子系统的理想选择,同时提升了整体解决方案的市场竞争力。

    4. 应用案例和使用建议


    典型应用场景:
    - 开关电源滤波;
    - DC/DC转换器中的平滑滤波;
    - 汽车空调控制器中的能量存储。
    使用建议:
    1. 在设计中合理选择电容器的额定电压,确保留有适当的安全余量。
    2. 将电容器放置在散热良好的位置,以避免过热影响寿命。
    3. 考虑环境温度的影响,必要时选用更大容量的电容器来补偿性能下降。

    5. 兼容性和支持


    THV系列电容器完全符合RoHS指令,确保绿色环保。此外,厂商提供详细的安装指南和技术支持服务,帮助客户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 确保正确安装并检查连接方式 |
    | 使用寿命低于预期 | 更换高规格型号以满足具体工作条件需求 |
    | 温度导致性能异常 | 改善散热设计,降低工作环境温度 |

    7. 总结和推荐


    综上所述,CHIP ALUMINUM ELECTROLYTIC CAPACITORS THV 是一款高品质、高性能的产品,尤其适合需要高可靠性及严苛工作条件的应用场合。无论是工业自动化还是汽车电子领域,该系列产品都展现了强大的竞争优势。因此,我们强烈推荐此款电容器作为优质选择。
    推荐指数:★★★★★(满分五星)
    如需进一步技术支持或定制化解决方案,请联系厂商官方渠道获取帮助。

35THV47M8X10.5参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 300mΩ@ 100kHz
工作寿命 3000h@ 125°C
纹波电流 150mA@ 120Hz,300mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

35THV47M8X10.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

35THV47M8X10.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 35THV47M8X10.5 35THV47M8X10.5数据手册

35THV47M8X10.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 0.4912
15000+ ¥ 0.4765
库存: 500000
起订量: 1500 增量: 500
交货地:
最小起订量为:1500
合计: ¥ 736.8
