首页  >  产品百科  >  16PX680MEFC8X11.5

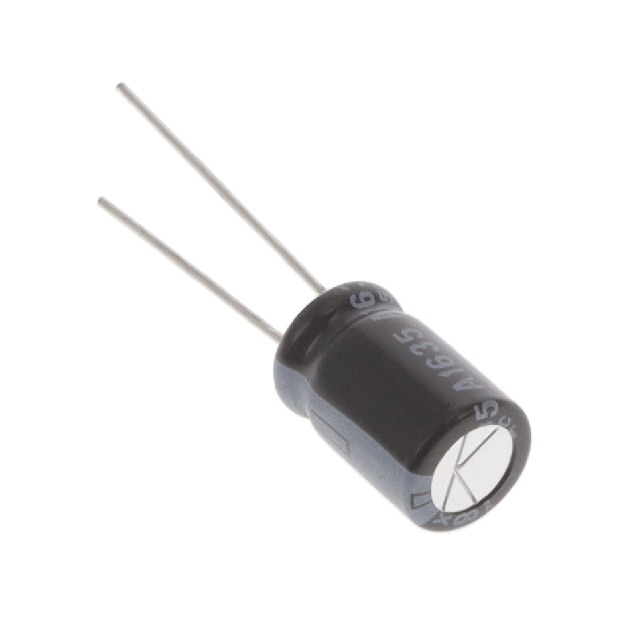

16PX680MEFC8X11.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 680μF 16V ±20% 1000h@ 105°C 480mA@ 120Hz,576mA@ 10kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: 1189-4053-ND
供应商: Digi-Key
标准整包数: 1
RUBYCON 铝电解电容 16PX680MEFC8X11.5

16PX680MEFC8X11.5概述


    产品简介


    本产品是一款径向引线铝电解电容器,适用于各种工业和消费电子领域。其主要功能是存储电能、滤波、平滑电压波动等,在电源管理、电机控制和通信设备中广泛使用。产品型号为PX系列,符合RoHS标准,具备高可靠性和稳定性。

    技术参数


    | 参数名称 | 规格范围 |

    | 工作温度范围 | -25℃至+105℃ |
    | 额定电压(Vdc) | 450Vdc |
    | 容量范围 | 0.47μF至33000μF |
    | 损耗角正切值(tanδ) | ≤0.28(120Hz条件下) |
    | 泄漏电流(I) | I=0.01CV或3μA中较大者 |
    | 阻抗比(Z) | ≤200%初始值 |
    | 尺寸范围(直径×长度) | φD×L:5×11mm至18×40mm |

    产品特点和优势


    - 宽温范围:能够在极端温度条件下稳定工作,适用于恶劣环境。
    - 高可靠性:105℃标准下的负载寿命长达1000至2000小时,确保长时间运行的可靠性。
    - 多样化容量选择:提供从低到高多种容量选择,满足不同应用场景需求。
    - 环保设计:符合RoHS标准,无有害物质,适合绿色生产。

    应用案例和使用建议


    应用案例:
    1. 电源模块:用于整流电路中的滤波,改善电源输出质量。
    2. 工业控制:应用于变频器和平滑直流电压,提高设备运行效率。
    3. 通信设备:用于信号耦合和滤波,提升信号传输质量。
    使用建议:
    - 在高湿度环境中使用时,可增加防护措施以延长使用寿命。
    - 根据实际需求选择合适的额定电压和容量,避免过载。
    - 定期检查泄漏电流和损耗角正切值,及时更换老化部件。

    兼容性和支持


    - 兼容性:支持多种主流设备接口,与主流电路板设计完全兼容。
    - 技术支持:厂商提供全面的技术支持,包括产品选型指导、安装调试及售后维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查是否超过额定电压或工作温度范围 |
    | 容量不稳定 | 确保安装正确并符合推荐的焊接规范 |
    | 工作温度超出范围 | 调整工作环境或选用宽温范围型号 |

    总结和推荐


    PX系列径向引线铝电解电容器以其广泛的适用性、可靠的性能和良好的市场反馈,成为众多电子设备的理想选择。无论是电源管理还是工业控制,该产品都能提供卓越的表现。因此,我们强烈推荐此款电容器作为关键电子元件使用,尤其适合对可靠性要求较高的应用场景。

16PX680MEFC8X11.5参数

参数
电容值 680μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 480mA@ 120Hz,576mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

16PX680MEFC8X11.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

16PX680MEFC8X11.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 16PX680MEFC8X11.5 16PX680MEFC8X11.5数据手册

16PX680MEFC8X11.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6325 ¥ 5.3446
10+ $ 0.3899 ¥ 3.2942
50+ $ 0.2889 ¥ 2.2925
100+ $ 0.2324 ¥ 1.9452
500+ $ 0.1827 ¥ 1.5289
2000+ $ 0.1539 ¥ 1.2878
4000+ $ 0.143 ¥ 1.1967
6000+ $ 0.1375 ¥ 1.1509
库存: 1183
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.34
