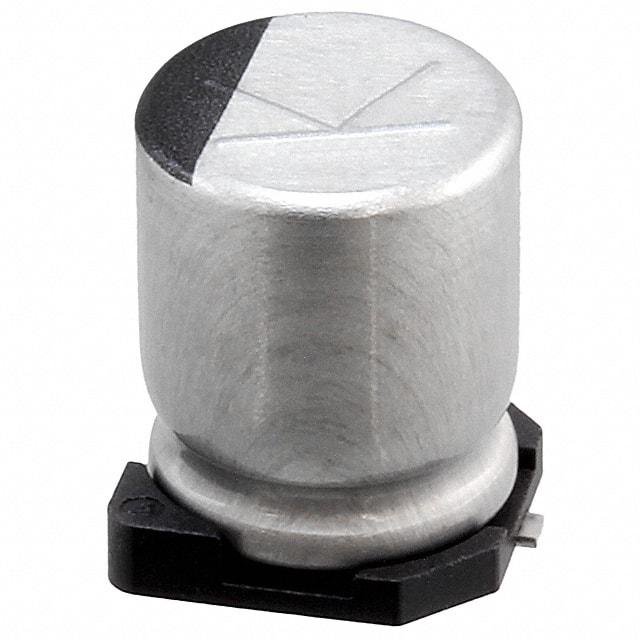

35TKV220M8X10.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 220μF 35V ±20% 80mΩ@ 100kHz 2000h@ 105°C 510mA@ 120Hz,850mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 1189-2076-2-ND
供应商: Digi-Key
标准整包数: 500
RUBYCON 铝电解电容 35TKV220M8X10.5

35TKV220M8X10.5概述

    # CHIP ALUMINUM ELECTROLYTIC CAPACITORS TKV 技术手册

    1. 产品简介


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TKV 是一款适用于广泛电子应用的铝电解电容器系列。该产品具有高容量、低阻抗、宽温度范围和长寿命等特点,特别适合在汽车电子、工业控制、消费电子及通讯设备等领域使用。TKV 系列的产品以其优异的稳定性和可靠性著称,在高频电路和脉冲负载下表现卓越。
    主要功能
    - 高额定电压范围:6.3V 至 35Vdc
    - 宽广的工作温度范围:-55℃ 至 +105℃
    - 长寿命设计:符合 AEC-Q200 标准,支持高温环境下长时间运行
    - 超低阻抗设计:适合高频滤波和大电流负载
    应用领域
    - 汽车电子系统(如引擎控制单元)
    - 工业自动化设备
    - 消费类电子产品
    - 通信基础设施设备

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3V 至 35Vdc |
    | 电容范围 | 33µF 至 1800µF |
    | 耐温范围 | -55℃ 至 +105℃ |
    | 电容容差 | ±20%(室温 20℃,120Hz 测试频率) |
    | 漏电流 | ≤0.01CV 或 3μA(取较大值),测试条件为施加额定电压 2 分钟后 |
    | 损耗因数(tanδ) | 最大值 0.26(120Hz 测试频率) |
    | 阻抗比 | Z(-40℃)/Z(20℃):最大值 3 |
    Z(-55℃)/Z(20℃):最大值 4.4 |
    | 使用寿命 | 在 105℃ 条件下连续工作 2000 小时后仍保持原性能 |

    3. 产品特点和优势


    特点
    - 高可靠性:通过严格的 AEC-Q200 认证,确保在恶劣环境下的稳定工作。
    - 宽温操作能力:可在极端温度条件下提供稳定的性能表现。
    - 低阻抗设计:支持高频电路需求,减少信号失真。
    - 长寿命设计:满足长期使用的耐用性要求。
    优势
    - 高性能过滤:用于高频滤波电路时能显著降低噪声干扰。
    - 多功能兼容性:适配多种电源管理和信号处理应用。
    - 环保合规:RoHS 合规,绿色无铅生产,满足现代环保标准。

    4. 应用案例和使用建议


    典型应用
    - 汽车电子:引擎控制模块、电池管理系统。
    - 工业控制:电机驱动器、变频器。
    - 消费电子:便携式设备、电源适配器。
    使用建议
    - 电路布局优化:建议将电容器放置靠近负载以减少寄生效应。
    - 热管理:在高功率应用中需注意散热措施,避免因过热影响寿命。
    - 防反接保护:确保正负极连接正确,防止因反向电压损坏电容。

    5. 兼容性和支持


    兼容性
    - TKV 系列电容器可直接替代市场上其他品牌的铝电解电容器,无需修改电路设计即可实现平滑过渡。
    - 支持与大多数主流芯片组和控制器的良好配合。
    厂商支持
    - 提供详尽的技术文档和技术支持服务。
    - 提供全面的质量保证体系,涵盖生产到售后全过程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查电路是否存在异常电压或高频干扰 |
    | 电容值偏差超出预期 | 确认测试条件是否符合标准要求,重新校准测试仪器 |
    | 老化导致性能下降 | 更换新电容或调整电路设计,采用更高品质的型号 |

    7. 总结和推荐


    综合评估
    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TKV 系列以其高可靠性和高性能表现脱颖而出,尤其适合需要在严苛环境下工作的电子设备。其广泛的电压范围、优良的温度适应性和较长的使用寿命使其成为众多行业客户的理想选择。
    推荐结论
    强烈推荐使用此系列电容器,特别是对于需要高频滤波、大电流负载或宽温运行的应用场景。产品性价比高,能够有效提升系统整体性能,同时简化开发流程,是值得信赖的专业级解决方案。

35TKV220M8X10.5参数

参数
电容值 220μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 80mΩ@ 100kHz
纹波电流 510mA@ 120Hz,850mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

35TKV220M8X10.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

35TKV220M8X10.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 35TKV220M8X10.5 35TKV220M8X10.5数据手册

35TKV220M8X10.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4371 ¥ 3.6583
1000+ $ 0.4055 ¥ 3.3932
1500+ $ 0.3895 ¥ 3.2595
2500+ $ 0.3717 ¥ 3.1105
3500+ $ 0.3612 ¥ 3.0228
5000+ $ 0.3511 ¥ 2.9382
12500+ $ 0.3291 ¥ 2.7545
25000+ $ 0.3158 ¥ 2.6426
库存: 4000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1829.15
